一、對焊環帶頸松套法蘭型式與尺寸

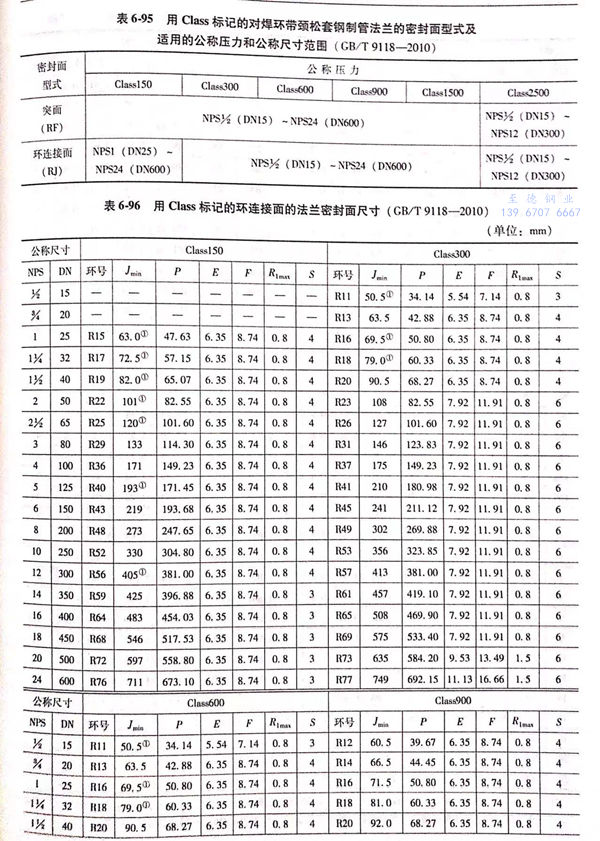

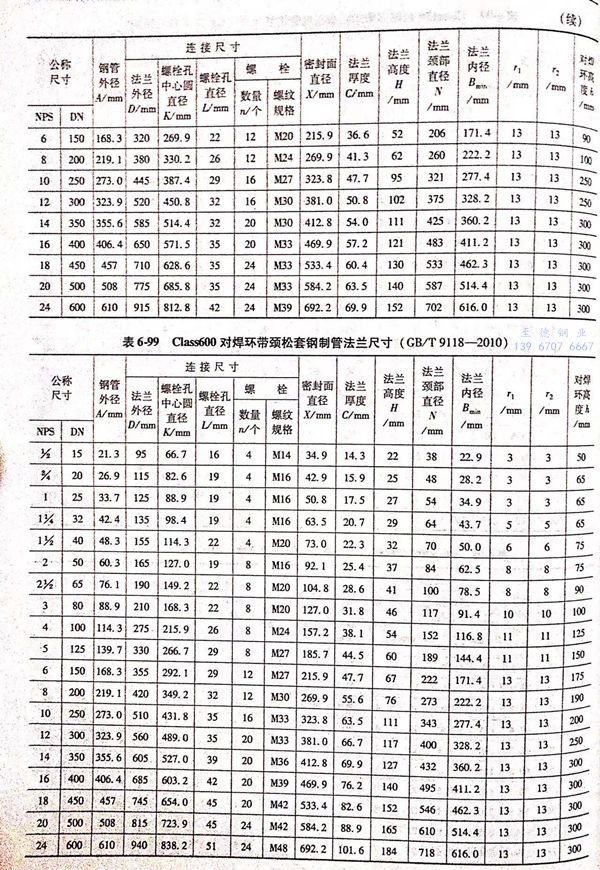

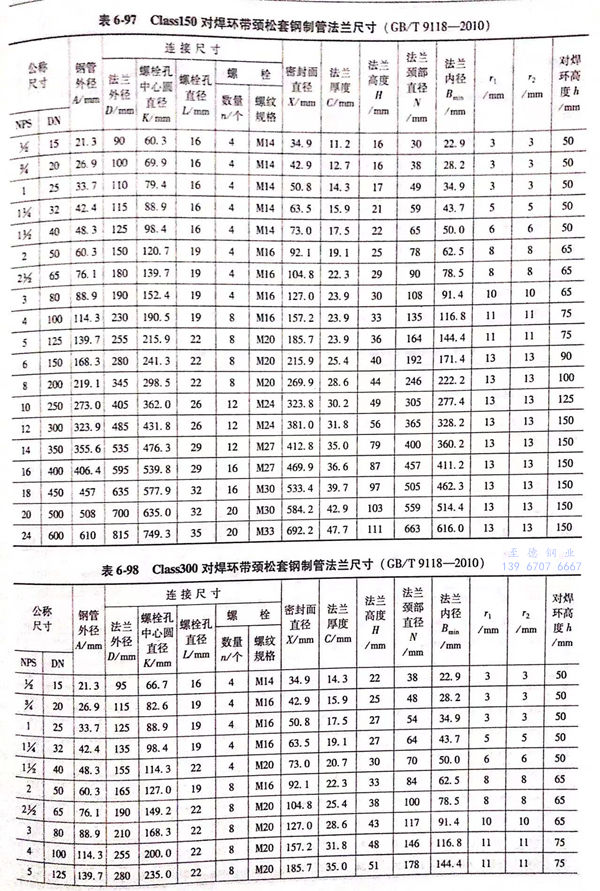

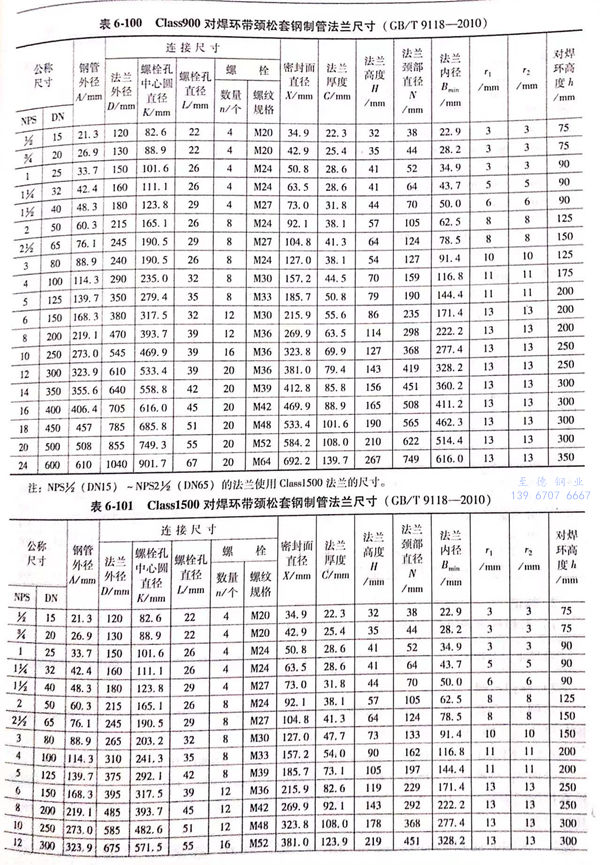

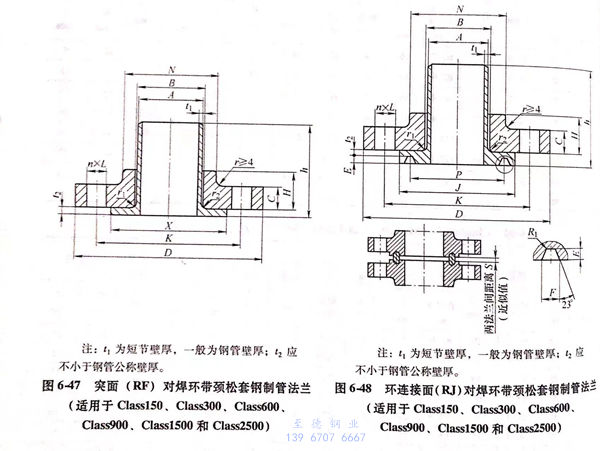

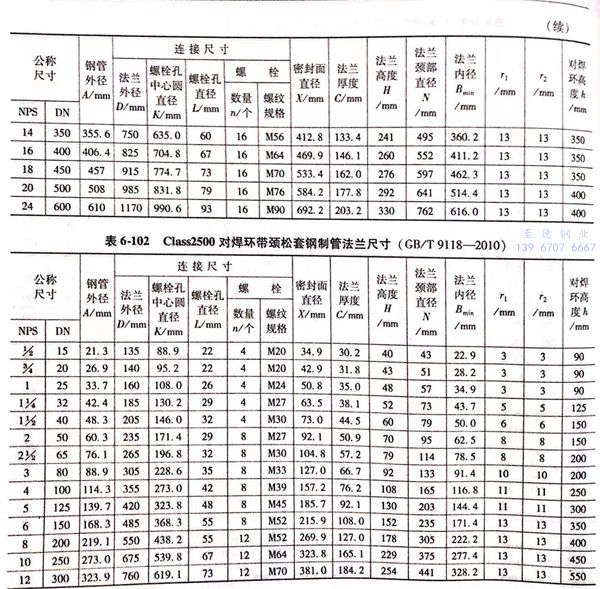

  用Class標記的對焊環帶頸松套鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-95;用Class標記的對焊環帶頸松套鋼制管法蘭的型式如圖6-47、圖6-48所示，法蘭密封面尺寸見表6-96,法蘭結構尺寸或尺寸見表6-97~表6-102。

二、對焊環帶頸松套法蘭標記

1. 對焊環帶頸松套鋼制管法蘭應按下列規定進行標記：

   公稱尺寸 → 公稱壓力 → 蘭型式代號（HL/W) → 密封面型式代號 → 管表號 → 材料代號 → 標準編號

2. 標記示例

  示例 1 : 公稱尺寸NPS20(DN500)、公稱壓力Class150、突面（RF)對焊環帶頸松套鋼制管法蘭（HL/W)、管表號Sch40、材料為 06Cr19Ni10, 其標記為：法蘭 NPS20(或DN500)-Class150 HL/W RF Sch40 06Cr19Ni10 GB/T 9118

  示例 2 : 公稱尺寸NPS10(DN250)、公稱壓力Class2500、環連接面（RJ) 對焊環帶頸松套焊鋼制管法蘭（HL/W)、管表號Sch160、材料：松套法蘭20、對焊環 06Cr17Ni12Mo2 ,其標記為：法蘭 NPS10(或DN250)-Class2500 HL/W RJ Sch160 20/06Cr17Ni12Mo2 GB/T 9118
