一、帶頸承插焊法蘭型式與尺寸

1. 用PN標記的帶頸承插焊法蘭

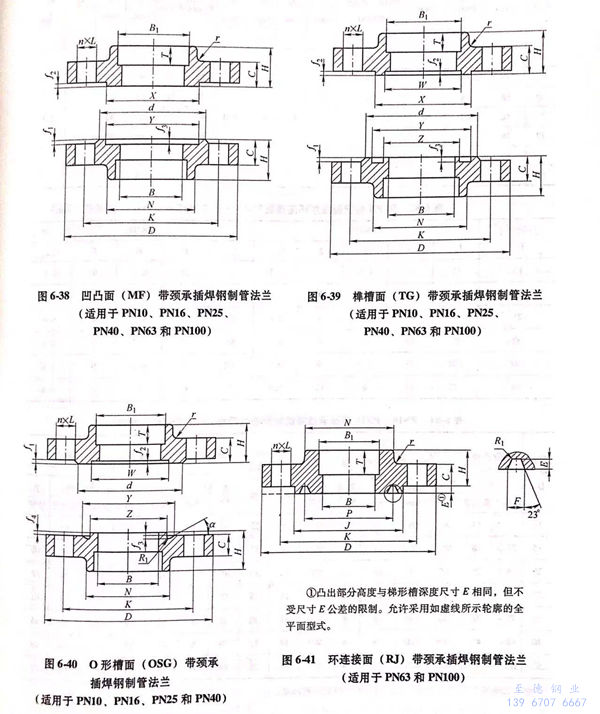

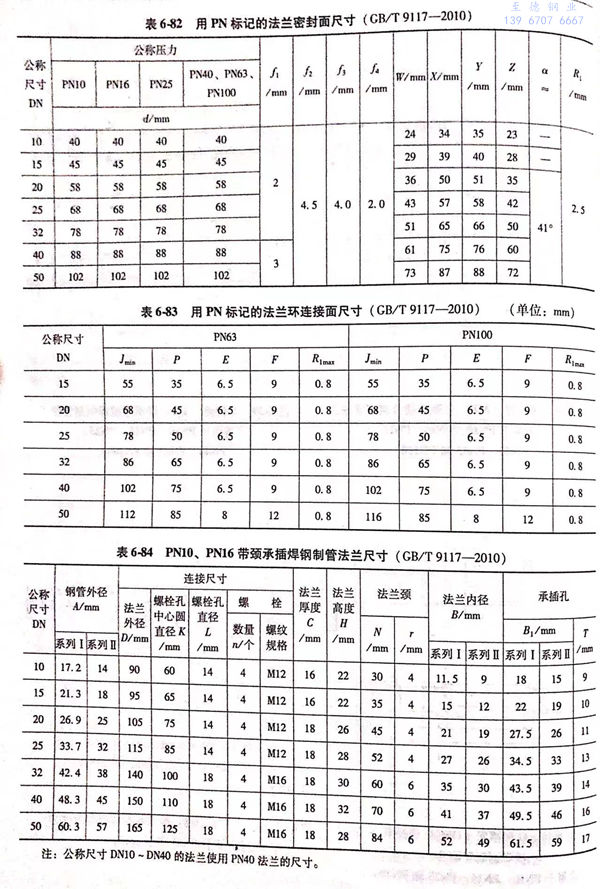

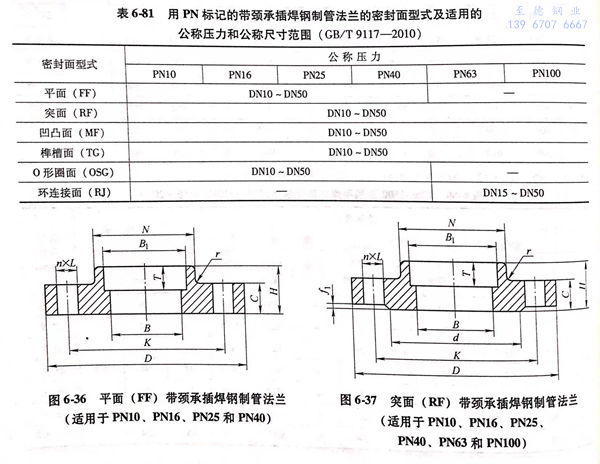

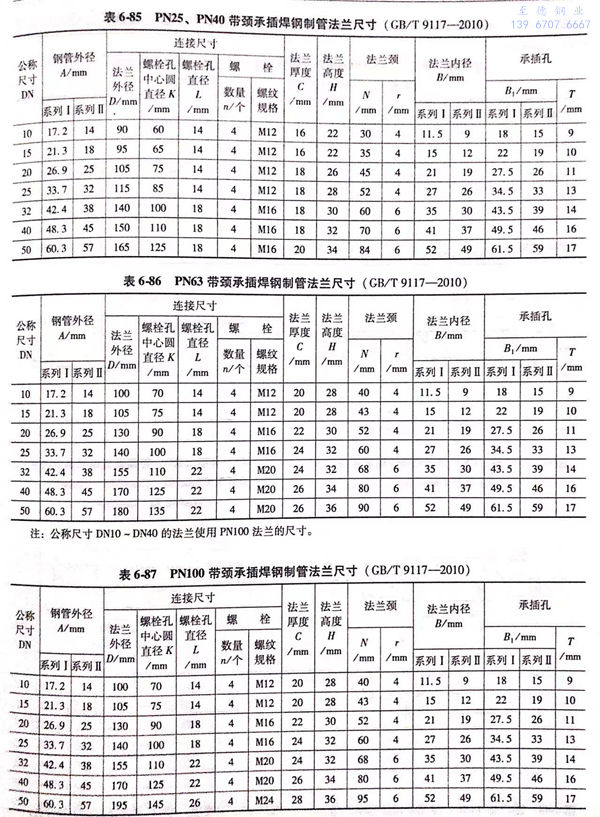

  用PN標記的帶頸承插焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-81;用PN標記的帶頸承插焊鋼制管法蘭型式如圖6-36~圖6-41所示，法蘭密封面尺寸見表6-82、表6-83,法蘭結構尺寸或尺寸見表6-84~表6-87。

2. 用Class 標記的帶頸承插焊法蘭

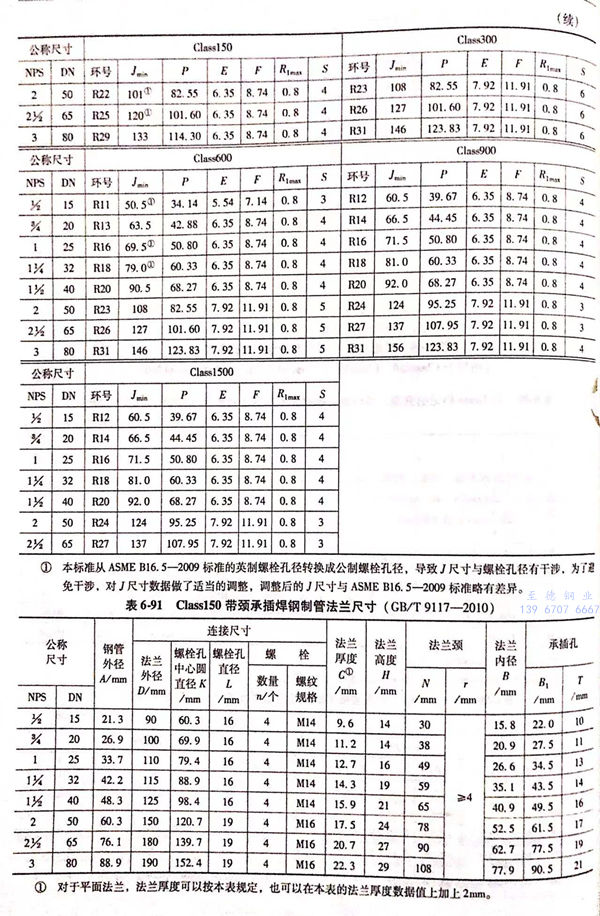

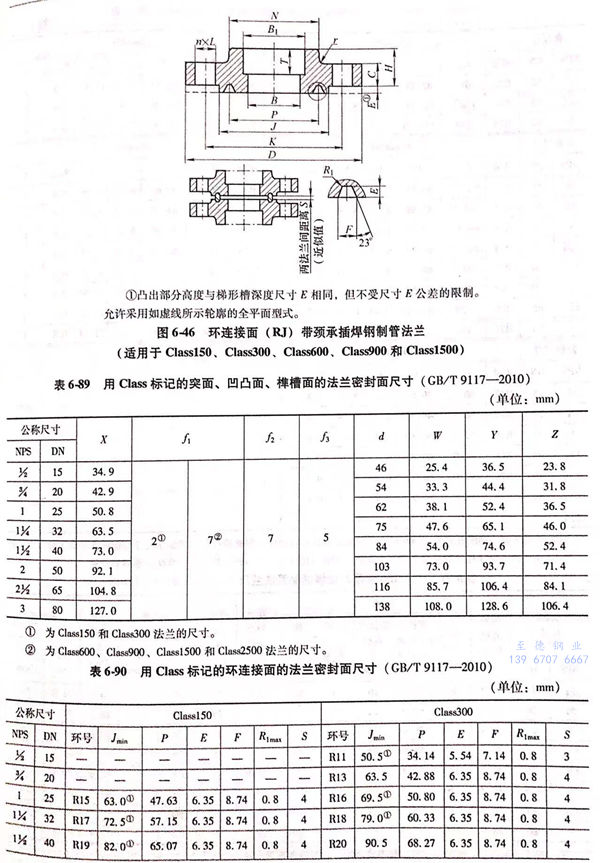

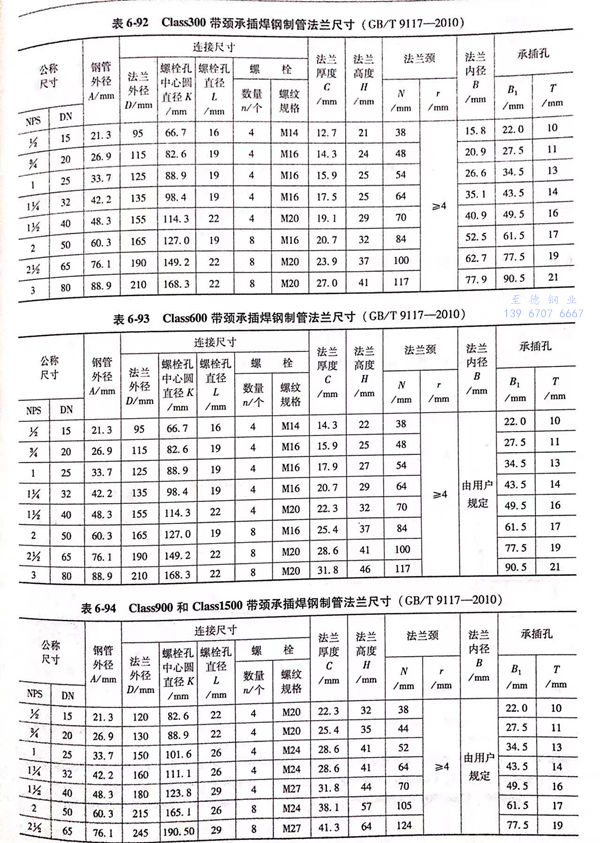

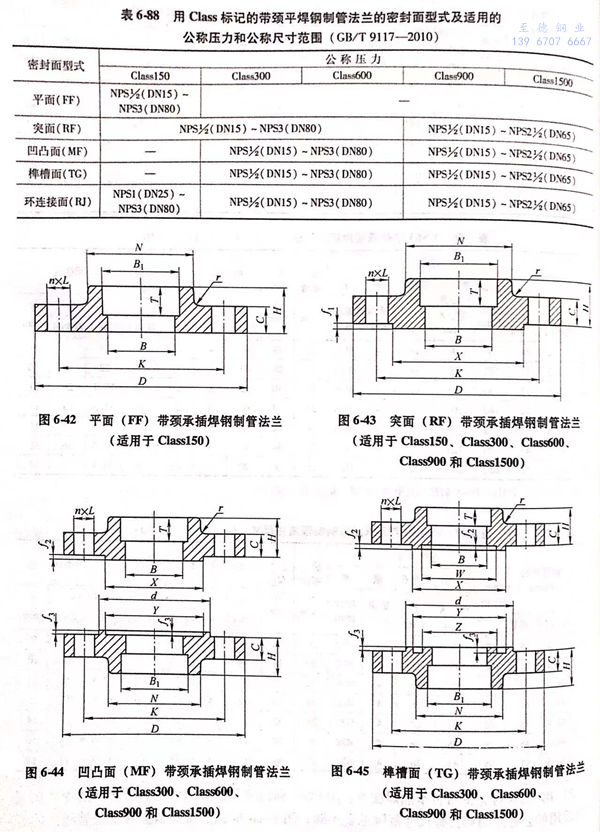

  用Class 標記的帶頸承插焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-88;用Class 標記的帶頸承插焊鋼制管法蘭的型式如圖 6-42 ~圖 6-46 所示，法蘭密封面尺寸見表 6~89、表 6~90 ，法蘭結構尺寸或尺寸見表 6-91~表 6-94。

二、帶頸承插焊法蘭標記

1. 帶頸承插焊鋼制管法蘭應按下列規定進行標記：

  公稱尺寸 → 公稱壓力 → 法蘭型式代號（SW) → 密封面型式代號 → 管表號（可省略） → 材料代號 → 標準編號

2. 標記示例

 示例 1 :  公稱尺寸DN50、公稱壓力PN25、突面（RF)帶頸承插焊鋼制管法蘭（SW)、材料為 06Cr19Ni10 , 其標記為：法蘭 DN50-PN25 SW RF 06Cr19Ni10 GB/T 9117

 示例 2 : 公稱尺寸NPS3(DN80)、公稱壓力Class600、環連接面（RJ)帶頸承插焊鋼制管法蘭（SW)、管表號Sch80、材料為 06Cr17Ni12Mo2, 其標記為：法蘭 NPS3(或DN80)-Class600 SW RJ Sch80 06Cr17Ni12Mo2 GB/T 9117
