一、帶頸平焊法蘭型式與尺寸

1. 用PN標記的帶頸平焊鋼制管法蘭

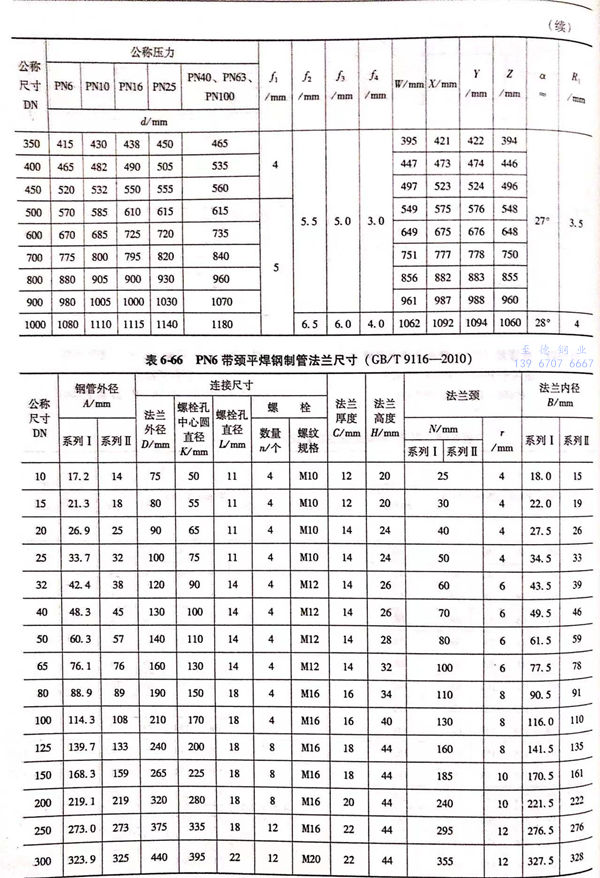

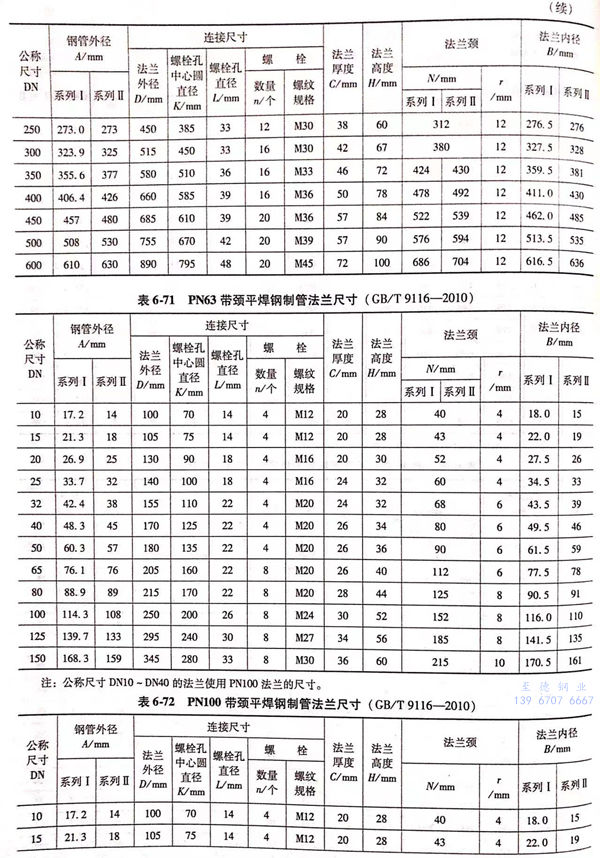

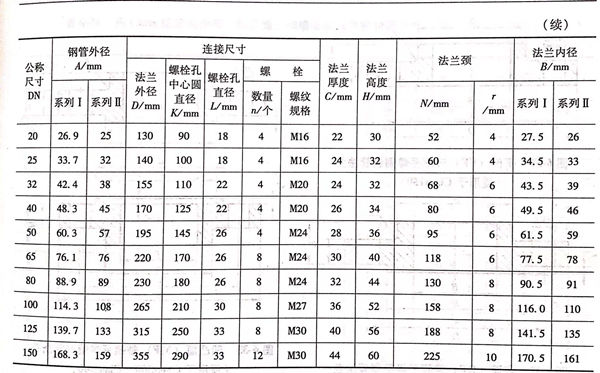

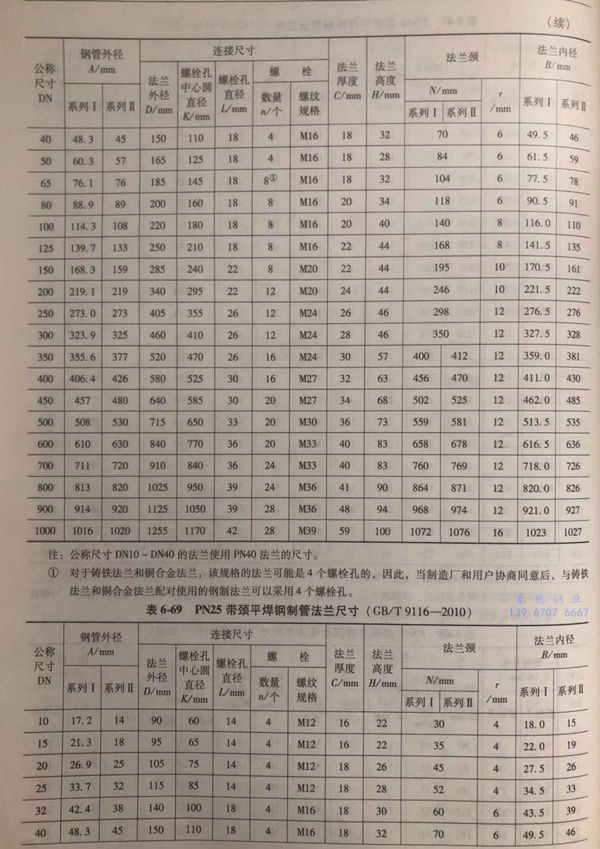

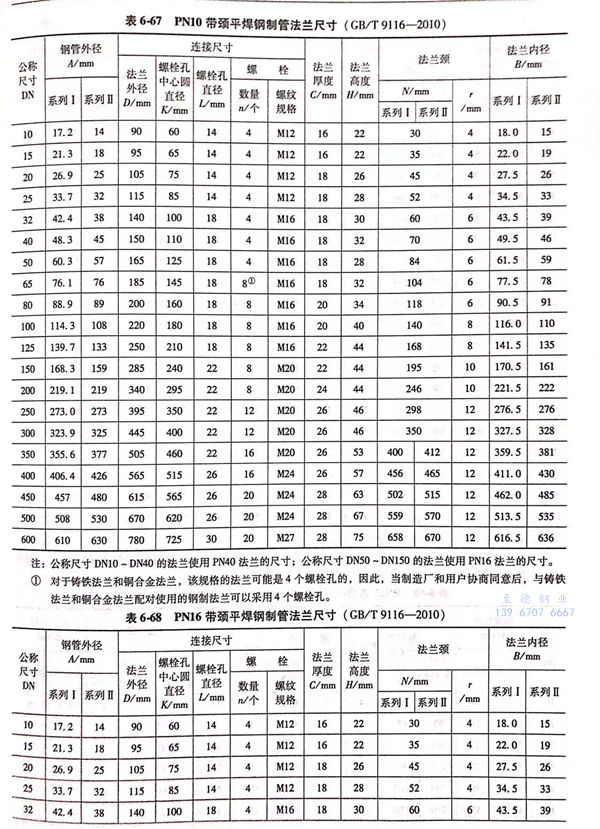

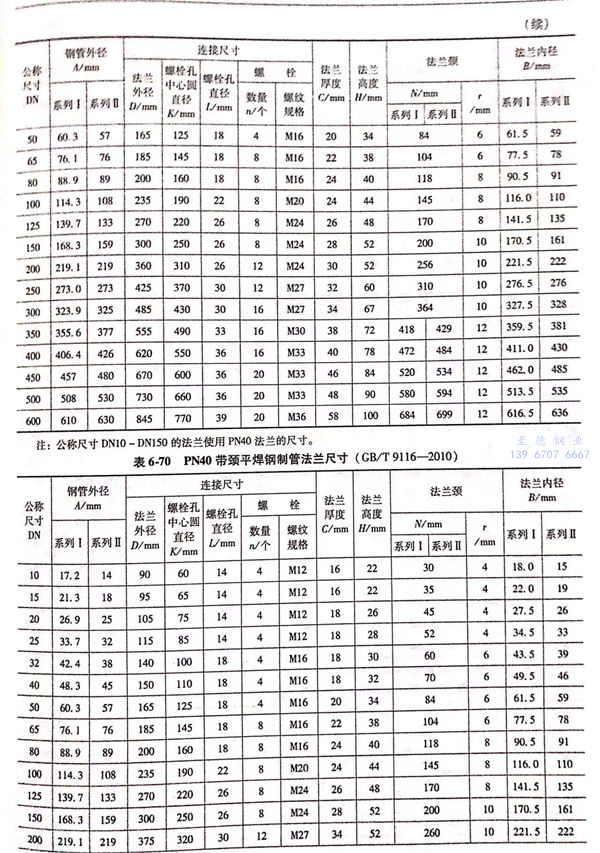

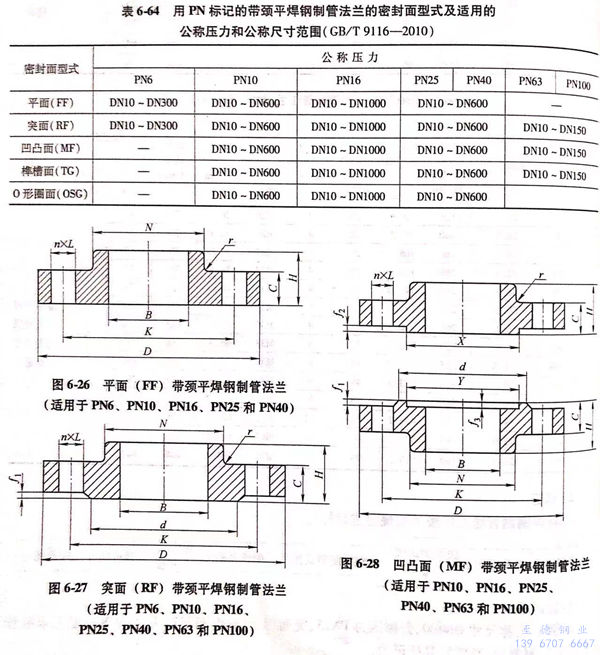

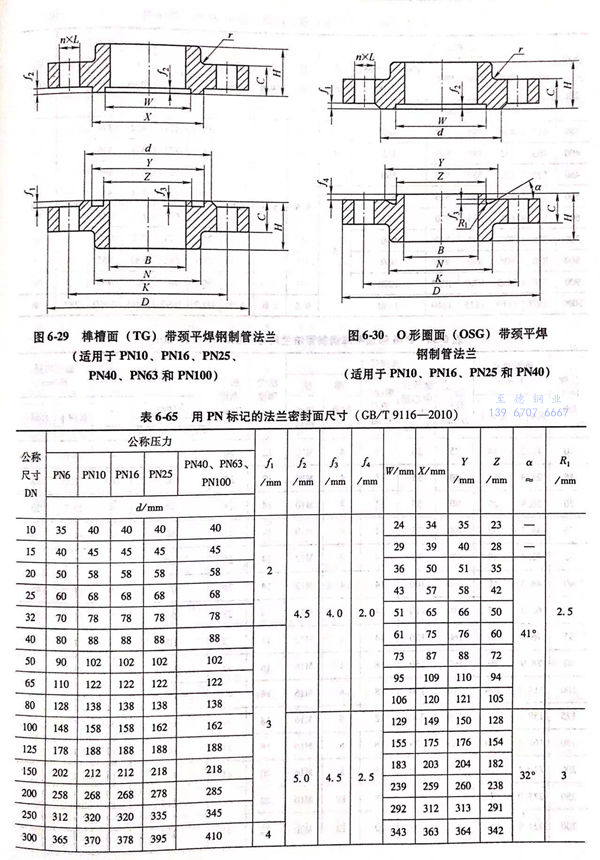

  用PN標記的帶頸平焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-64;用PN標記的帶頸平焊鋼制管法蘭的型式見圖6-26~圖6-30,法蘭密封面尺寸見表6-65,法蘭結構尺寸見表6-66~表6-72.

2. 用Class 標記的帶頸平焊鋼制管法蘭

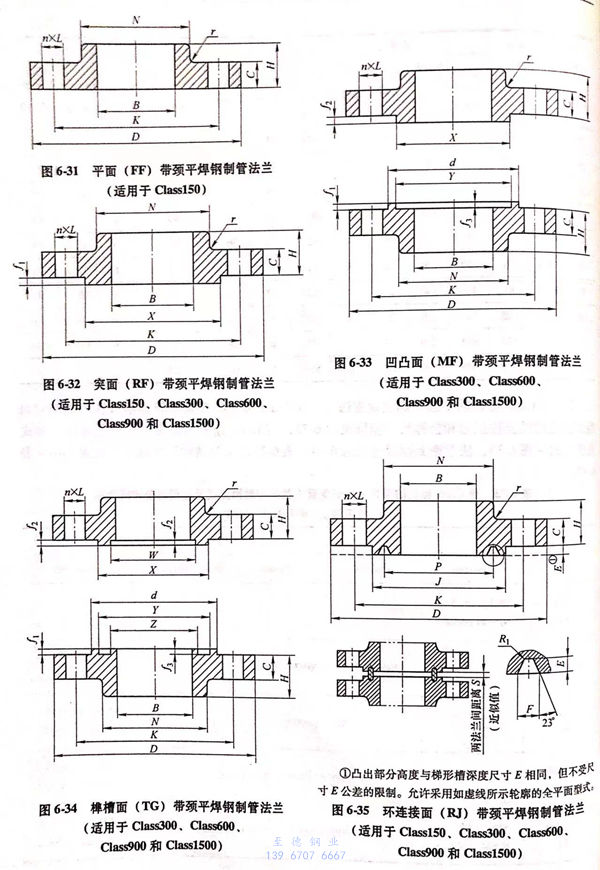

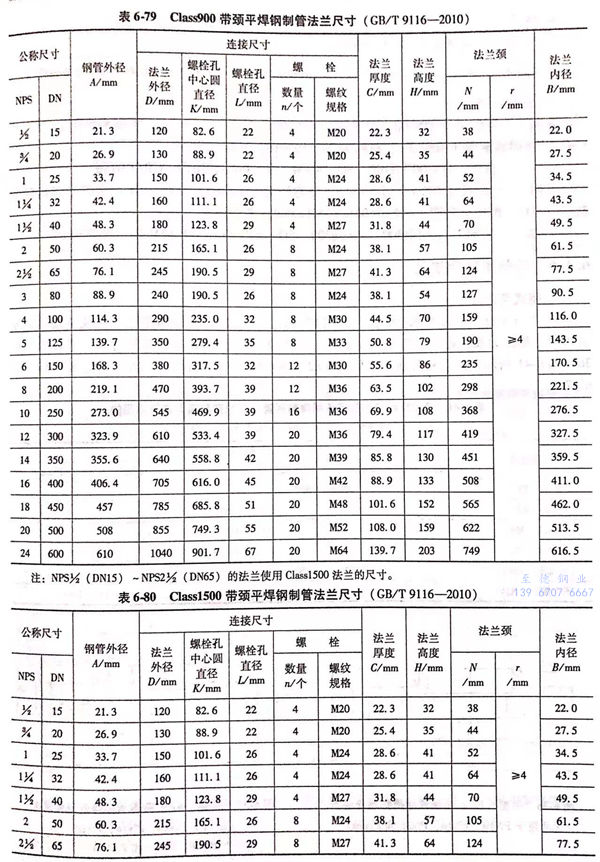

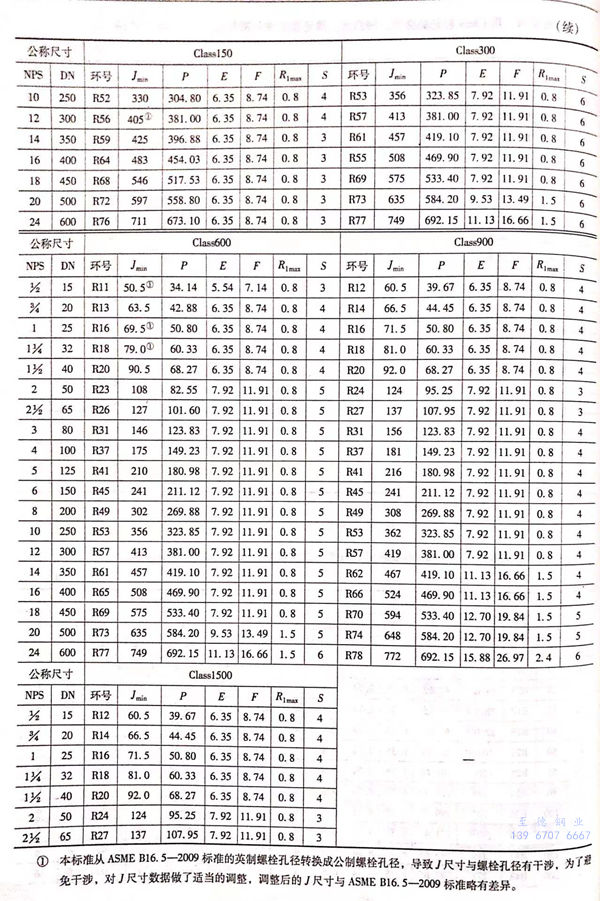

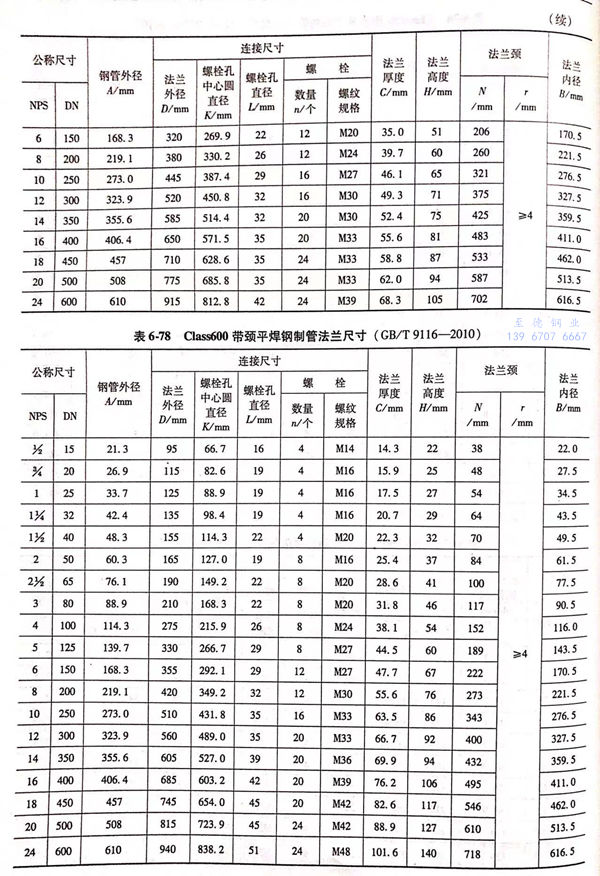

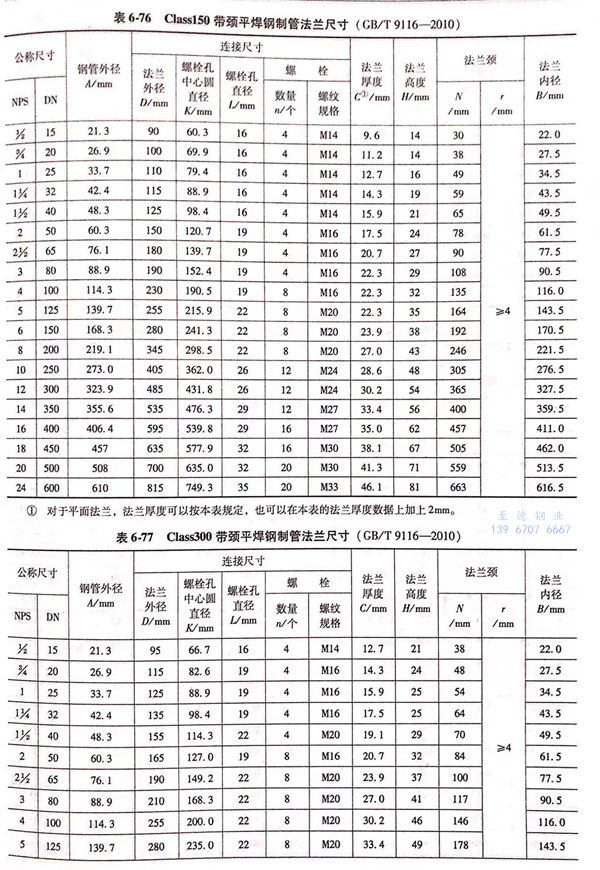

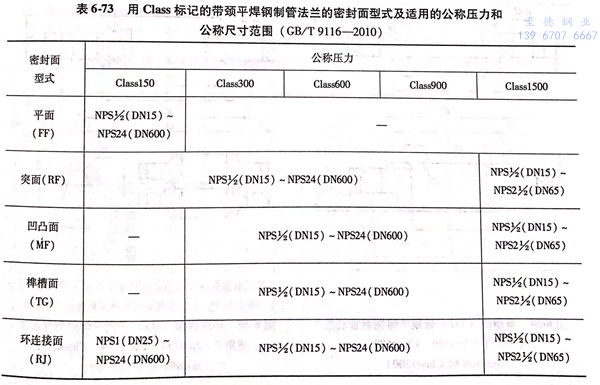

  用Class標記的帶頸平焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-73;用Class標記的帶頸平焊鋼制管法蘭型式見圖6-31~圖6-35,法蘭密封面尺寸見表6-74、表6-75,法蘭結構尺寸或尺寸見表6-76~表6-80。

二、帶頸平焊法蘭標記

1.  帶頸平焊鋼制管法蘭應按下列規定進行標記：

  公稱尺寸 → 公稱壓力 → 法蘭型式代號（SO) → 密封面型式代號 → 配管系列 → 材料代號 → 標準編號

2. 標記示例

  示例 1 : 公稱尺寸DN200、公稱壓力PN100、凹凸面（MFM)帶頸平焊鋼制管法蘭（SO)、配用米制管（系列Ⅱ)、材料為06Cr19Ni10,其標記為：法蘭 DN200-PN100 SO MFM Ⅱ 06Cr19Ni10   GB/T 9116

  示例 2 : 公稱尺寸NPS12(DN300)、公稱壓力Class300、突面（RF)帶頸平焊鋼制管法蘭（SO)、配用英制管、材料為 06Cr17Ni12Mo2,其標記為：法蘭 NPS12(或DN300)-Class300 SO RF 06Cr17Ni12Mo2  GB/T 9116
