一、閥門的選擇和測試準備


1. 必須提供測試閥門的填料API622證書或測試報告,將其附在API624低泄漏測試報告中。


2. 需測試的閥門應全部裝配好,以待測試。閥門應從生產廠家或分銷商庫存處(若存在此庫存)隨機選 擇。若非庫存閥門,廠家需保證被測試的閥門之前沒有進行任何修改以滿足型式測試的要求,且此閥門可 以作為廠家?guī)齑娈a(chǎn)品的典型代表。閥門的選擇需要得到購買方的批準。


 3. 中道和壓蓋螺栓的扭矩需證實與廠家的發行的安裝規范一致。


 4. 閥門所有的先期測試需記錄于低泄漏測試報告(附件一)中。


 5. 作為安全預防措施,在測試之前,需用惰性氣體來清空閥門腔內的空氣。


二、型式測試


 1. 測試的介質需用最小純度為97%的甲烷。


  注意:測試期間使用的甲烷是一種加壓可燃?xì)怏w,要求采取適當?shù)陌踩胧?nbsp;


    a. 閥門的測試具有潛在的危險,必須把人員的安全放在首位考慮。鑒于此測試的性質,可能會發生加 壓氣體危險的釋放。需在測試封閉區域提供充分的屏障或隔離以及恰當?shù)娜藛T保護措施。



    b. 測試設施需設計成可確保所有的測試狀況是在安全,有保護的環境下進行。測試廠家有責任去分析 由于壓力和溫度造成的危害,并作出適當?shù)陌踩Wo(hù)措施。應遵守所有可適用的安全法規。


    c. 所有的設備需有相應的證書證明其可以承受最小和最大的壓力以及測試環境的溫度。


   d. 供應甲烷的進口和出口所用的軟管和管道應可適用最大和最小壓力和溫度。當用到軟管時,需設計 適當?shù)目刂葡到y(tǒng)來防止萬一發生介質吹出時,軟管從測試臺面分離。


   e. 所有測試需遵守當?shù)睾蛧业南嚓P(guān)法律法規。


 2. 測試的閥門的閥桿方向需是垂直的。


 3. 閥門需根據圖1進行總共310個機械循環和3個熱循環周期。


    閥門在室溫情況下開始做機械循環。若買方 有要求,可選做在–29 °C (–20 °F)的低溫測試(見圖1)





 4. 閥門可用內部熱源或者如電熱毯,線圈等外部熱源來加熱,也可用其他合適的設備或適當?shù)膬?nèi)部熱源 來加熱。


 5. 加熱溫度應升高至260 °C (500 °F) ±5%


 6. 可適用的材料的測試壓力需低于41.4barg(600psig),或根據ASME B16.34在 260 °C (500 °F)下的 最大允許壓力值,并且在整個測試期間保持不變。


 7. 測試的閥門可安裝一種使閥門機械循環的驅動。此驅動不可強加給閥桿或填料額外的側邊載荷。第一 次和最后一次的測試需記錄運行扭矩值。


 8. 需記錄靜態和動態的閥桿泄漏測量值。


   a. 泄漏需在靜態空氣中進行測量。


      測試期間應使用鋁箔外殼來屏蔽受環境影響的潛在的滲漏通路。鋁 箔外殼應包括閥桿外徑和填料的外徑。


   b. 需對中道連接和輔助連接進行泄漏探測。


   中道連接和輔助連接的泄漏會影響泄漏測量的讀數,應在 測試之前糾正過來,并在報告中記錄。閥蓋的探測針頭的速率應該在每秒25mm(1英寸)。應調整儀器來彌補 后臺的甲烷水平。


  c. 應在以設備反應時間兩倍的時間延遲后,記錄靜態/動態泄漏。

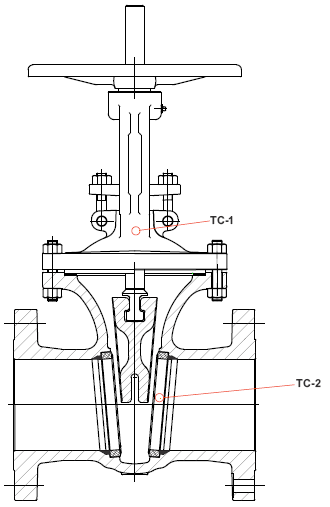

 9. 閥門應配備熱電偶來監測測試期間的溫度。應在兩個位置監測并記錄溫度。(見圖2)




   a. TC-1處,附在填料箱上。附在填料箱上的熱電偶需控制溫度。


   b. TC-2處,固定在閥體外部,臨近流通路徑的地方,可作為參考測量。


   c.  TC-2處,需與TC-1處值同等或大于TC-1處。


 10.  不允許在型式測試過程中調整填料。
