影響點(diǎn)蝕的因素較多，為尋找各因素對(duì)點(diǎn)蝕的重要性，采用灰色理論進(jìn)行關(guān)聯(lián)度分析。實(shí)驗(yàn)數(shù)據(jù)來(lái)源于文獻(xiàn)，實(shí)驗(yàn)材料為321不銹鋼，考慮氯離子濃度、溫度、pH值的影響，總共設(shè)計(jì)了16組實(shí)驗(yàn)。實(shí)驗(yàn)采用電化學(xué)方法中的三電極體系，實(shí)驗(yàn)材料制作為工作電極。通過(guò)電化學(xué)工作站測(cè)量動(dòng)極化曲線，獲得點(diǎn)蝕電位值。點(diǎn)蝕電位值的獲取方法是：參考GB/T 17899-1999，以陽(yáng)極極化曲線上電流密度為100μA/c㎡的電位值作為點(diǎn)蝕電位。對(duì)于不銹鋼材料，點(diǎn)蝕電位越大，表示材料耐腐蝕越好。

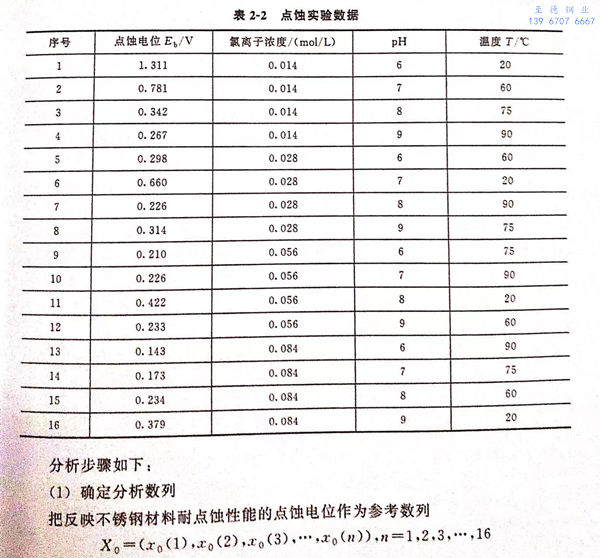

文獻(xiàn)中給出了點(diǎn)蝕電位偏差值，在此不考慮偏差，數(shù)據(jù)如表2-2所示。

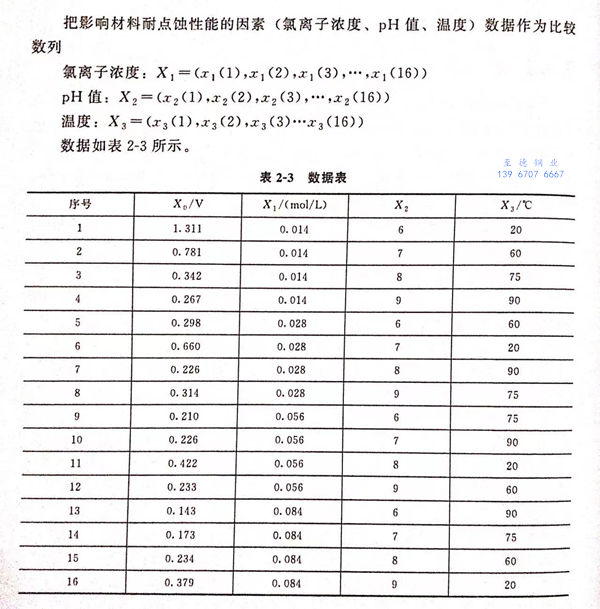

2. 無(wú)量綱化處理

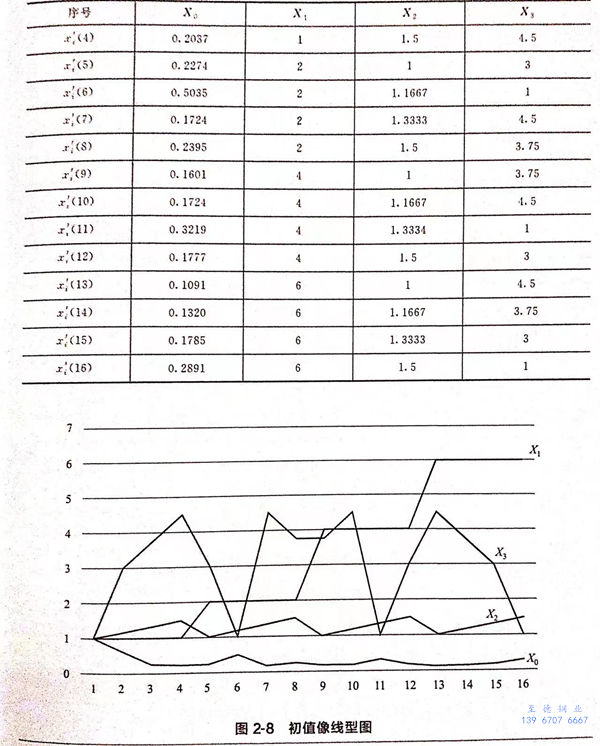

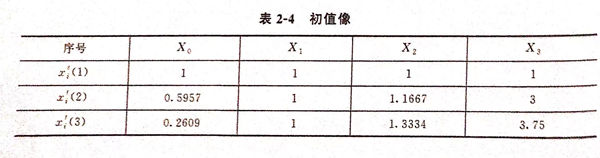

本案例中，各數(shù)據(jù)的無(wú)量綱化處理采用求初值像的方法。處理后的數(shù)據(jù)如表2-4所示，對(duì)應(yīng)的線型圖如圖2-8所示。
從圖2-8可以看出，pH值與點(diǎn)蝕電位的變化趨勢(shì)最為相似。
3. 計(jì)算絕對(duì)差 Δi(n)

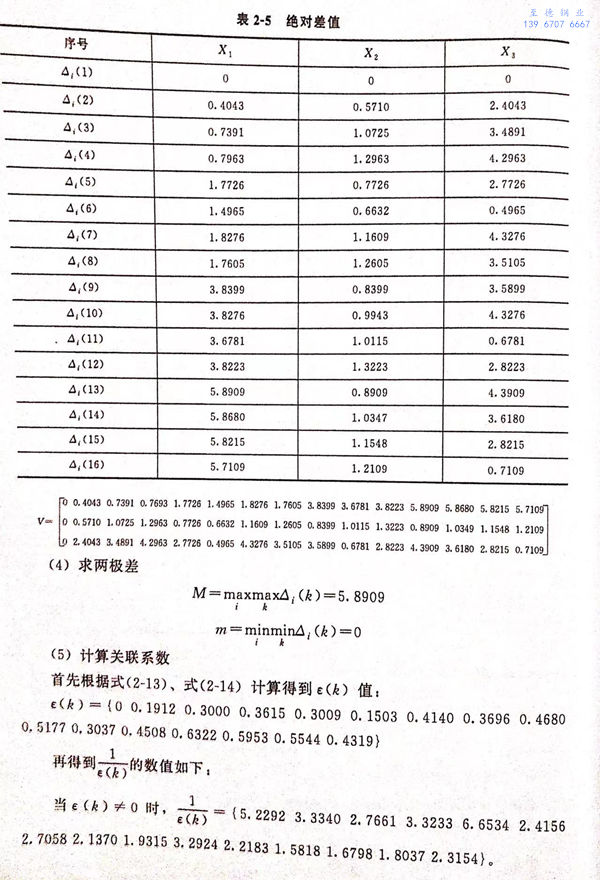

根據(jù)公式，求比較數(shù)列與參考數(shù)列差的絕對(duì)值，結(jié)果見(jiàn)表2-5.

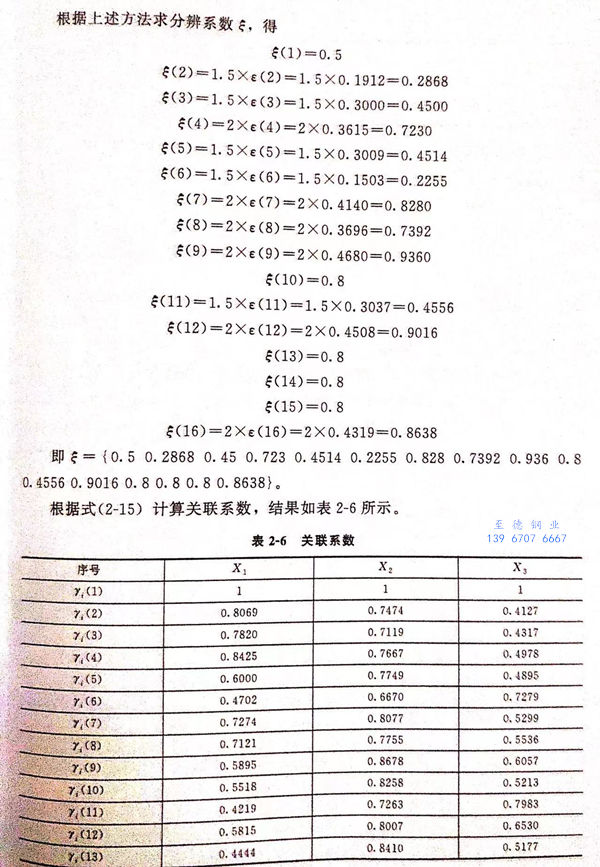

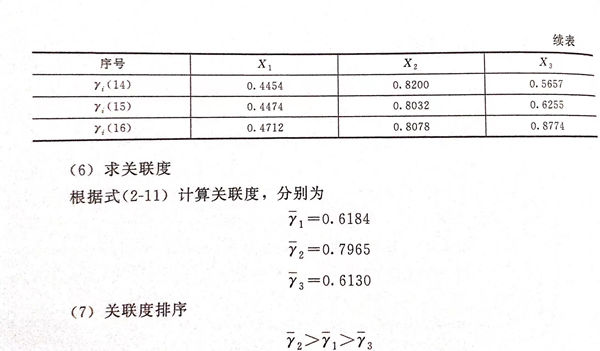

即，本實(shí)驗(yàn)中，三個(gè)因素對(duì)點(diǎn)蝕的影響程度為pH值＞氯離子濃度＞溫度。

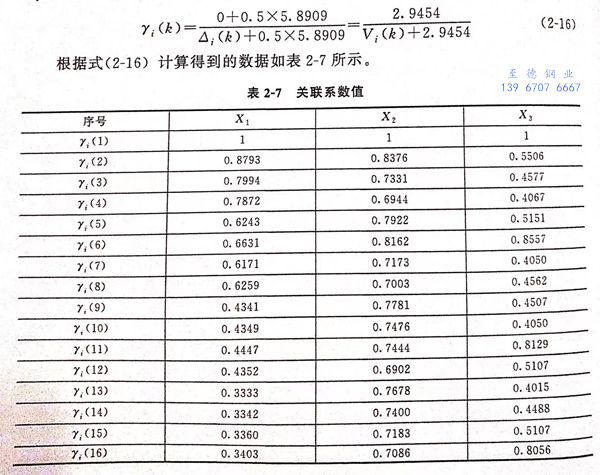

為了比較分辨系數(shù)5的取值對(duì)分析結(jié)果的影響，現(xiàn)取分辨系數(shù)為固定值（ξ=0.5),進(jìn)行計(jì)算。關(guān)聯(lián)系數(shù)的計(jì)算公式轉(zhuǎn)化為：

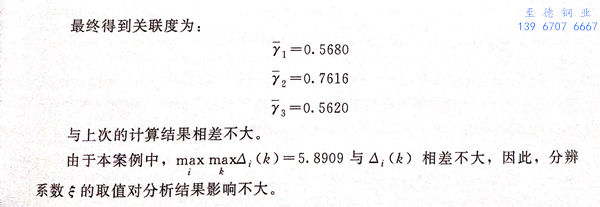

與上次的計(jì)算結(jié)果相差不大。因此，分辨系數(shù)ξ的取值對(duì)分析結(jié)果影響不大。
