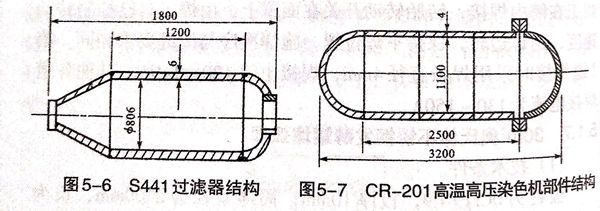

化纖設備S441過濾器結構如圖5-6所示，其材質為1Cr18Ni12Mo2.

 CR-201高溫高壓染色機部件結構如圖5-7所示。其材質為06Cr18Ni11Ti.

1. 焊接設備

  采用LH-300型等離子弧焊機。焊槍為大電流等離子弧焊槍及對中可調式焊槍。使用的噴嘴為有壓縮段的收斂擴散三孔型。

2. 焊接參數

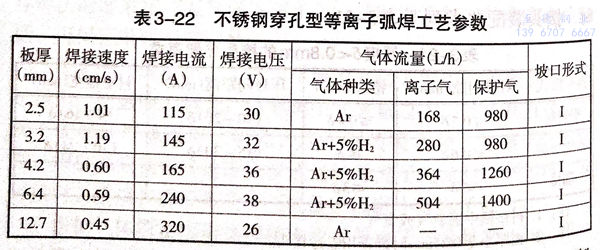

  等離子弧焊焊接參數見表3-22.

3. 焊接工藝要點

 ①. 坡口形式為Ⅰ形。板材經剪床下料，使用丙酮清除油污后即可進行裝配、焊接。

 ②. 接頭裝配時不留間隙，使剪口方向一致（剪口向上），進行裝配定位，定位焊縫間距≤300mm。

 ③. 直縫及簡體縱縫在焊接卡具中焊接并裝有引弧板及引出板。

 ④. 筒體環縫焊接接頭處有30mm左右的重疊，熄弧時焊件停轉，電流、氣流同時衰減，并且電流衰減較慢，焊絲繼續送進以填滿弧坑。

 ⑤. 為保證焊接質量及合理使用保護氣體，焊縫的保護形式采用以下幾種：焊縫背面為分段跟蹤通氣保護；焊縫正面附加拖罩保護。直形及弧形拖罩長度均為150mm,分別用于直縫及環縫焊接，弧形拖罩半徑為焊件半徑加5~8mm.

4. 焊接質量分析

  接頭抗拉強度為580~590MPa,冷彎角α>120°.接頭經檢驗無裂紋。經腐蝕試驗及金相分析，焊縫質量達到產品的技術要求。
