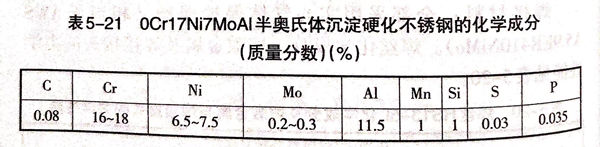

高壓容器材質(zhì)為0Cr17Ni7MoAl不銹鋼，壁厚為7mm,化學(xué)成分見(jiàn)表5-21.

兩半球殼體對(duì)接采用自動(dòng)鎢極氬弧焊打底，埋弧焊填充及蓋面工藝制造。

焊接工藝如下：

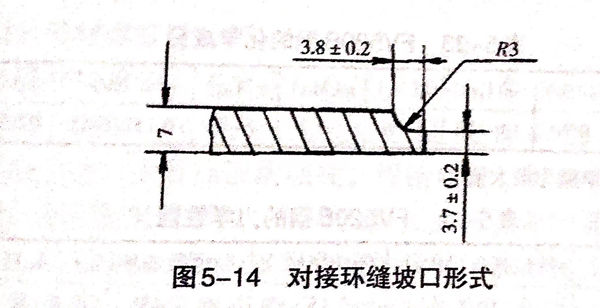

 ①. 兩半球殼體對(duì)接坡口形式如圖5-14所示。

 ②. 氬弧焊和埋弧焊用焊絲成分均與母材相同，直徑均為2mm,焊劑牌號(hào)為HJ260.

 ③. 焊件焊前進(jìn)行噴砂處理。

 ④. 用手工鎢極氬弧焊進(jìn)行定位，不填焊絲，定位間距為50mm,對(duì)接處間隙不大于0.5mm.

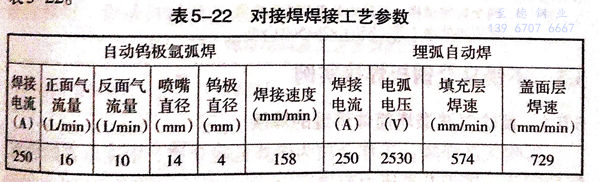

 ⑤. 將定位焊后的球形容器置于專(zhuān)用的焊接轉(zhuǎn)胎上采用自動(dòng)鎢極氬弧焊打底，采用埋弧自動(dòng)焊填充蓋面，焊接工藝參數(shù)見(jiàn)表5-22.

 ⑥. 焊接后的高壓容器接頭強(qiáng)度達(dá)到母材的98%,沖擊韌度達(dá)到母材的60%,容器的低溫及常溫疲勞試驗(yàn)均合格，容器的性能滿(mǎn)足設(shè)計(jì)和使用要求。
