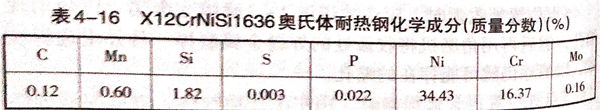

X12CrNiSi1636奧氏體耐熱鋼是一種高鉻單相奧氏體不銹鋼，其化學成分見表4-16,采用鎢極氬弧焊打底，焊條電弧焊多層多道填充和蓋面。


表 16.jpg


1. 焊接材料


  焊條E3-16-35-15,Φ3.2mm和ф4.0mm.焊前350℃烘干90min.


  焊絲4Cr16Ni35Mo,Φ1.2mm.


2. 焊接設備


ZXG-500直流焊機。


3. 焊接坡口

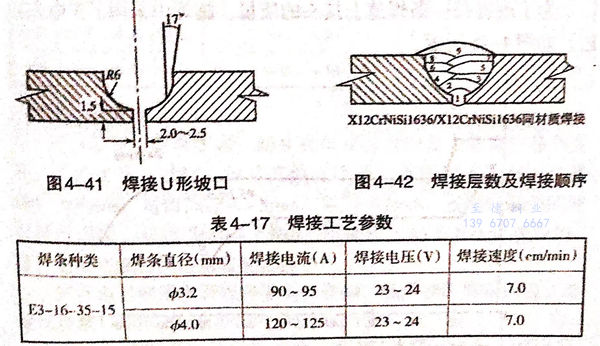

焊接坡口形式見圖4-41.




4. 焊接工藝參數


  焊接過程如圖4-42所示，層1采用氬弧焊打底；層2使用ф3.2mm焊條填充；3~8層使用?4.0mm焊條填充；層9使用ф3.2mm焊條蓋面。焊接工藝參數見表4-17.


5. 焊接順序與方向

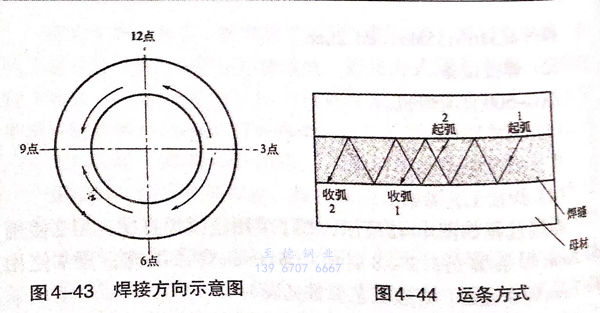

  焊接方向如圖4-43所示。a. 3點～12點，逆時針?lè)较蚝附樱籦. 3點～6點，順時針?lè)较蚝附樱籧. 6點～9點，順時針?lè)较蚝附樱籨. 9點～12點，逆時針?lè)较蚝附印：附禹樞驗棰佗冖邰堋?/span>




  運條方式：為了減小在起弧點和收弧點出現裂紋傾向，采用在一側坡口面起弧、另一側坡口面熄弧的方法。熄弧的同時衰減電流和填滿弧坑，如圖4-44所示。

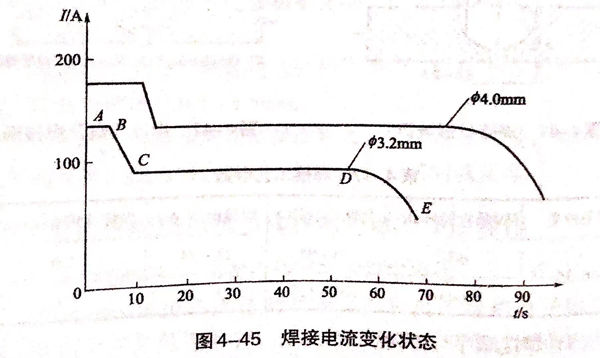

  為了改善每一條焊道上接頭的質量，施焊中采用了變電流工藝，如圖4-45所示。




  A~B:焊接電流較大，有利于引弧，又可消除前一弧坑處易出現的夾渣、氣孔和表面微裂紋，也利于熔去此處未清理干凈的藥皮，避免在起弧處夾渣。該段時間較短，一般在5~8s,電流IAB=1.3Icd。


  B~C:在前一弧坑熔化時，電流恰到點附近，迅速將焊接電流減小到C值。


  C~D:此區間為正常焊接電流Icd。


  D~E:收弧前5~8s迅速將焊接電流衰減，同時壓低電弧將強坑填滿，在另一側坡口表面上收弧。一般情況下熄強時m=0.5Icd。


6. 層間溫度


  為了減小熱裂紋傾向，需要嚴格控制層間溫度。一般情況下待表面溫度降到低于200℃以后再焊下一道焊縫。
