奧氏體不銹鋼采用手工鎢極氬弧焊可以進(jìn)行各種位置的操作，其中包括水平固定管（全位置）的對(duì)接焊，但主適用于薄壁件和打底層的焊接。

  根據(jù)接頭的形式，平焊位置包括對(duì)接平焊和平角焊兩種。

①. 對(duì)接平焊

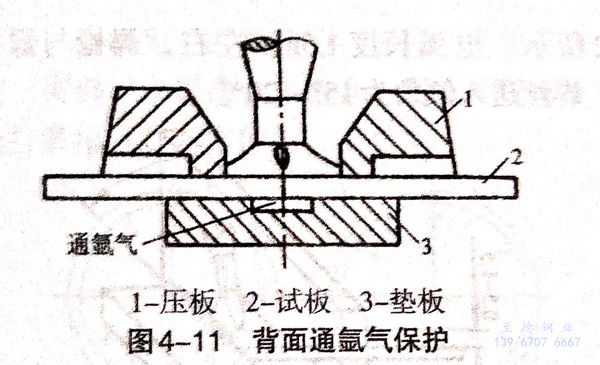

 焊件在裝配時(shí)，為了防止焊接過程中產(chǎn)生變形，應(yīng)放在夾具中緊固，并在焊件坡口背面安放墊板，墊板上應(yīng)開設(shè)凹槽，內(nèi)通氬氣，保護(hù)背面焊縫，如圖4-11所示。

  焊接時(shí)，首先在定位焊縫根部后10mm左右處開始引燃電弧，運(yùn)弧至定位焊點(diǎn)根部，此時(shí)焊槍畫一個(gè)半圓形的圈，在坡口根部形成一個(gè)熔孔，熔孔形成后向右側(cè)鈍邊處填加焊絲，然后得向左側(cè)運(yùn)弧，向左側(cè)鈍邊處填加焊絲，再向右運(yùn)弧，如此往復(fù)循環(huán)，逐漸形成熔透焊縫。

  操作過程中要保持熔孔始終深入母材0.5~1.0mm,出現(xiàn)熔孔后應(yīng)立即填充焊絲，這時(shí)形成的焊縫才會(huì)均勻。如果填充焊絲過遲，熔孔過大，反面焊縫就過高，甚至產(chǎn)生焊瘤；填充焊絲過早，若還未形成熔孔，就會(huì)產(chǎn)生未焊透。焊接過程中在不影響視線的情況下盡量采用短弧，以增強(qiáng)氬氣的保護(hù)效果和提高電弧的穿透能力。鎢極端部距熔池表面以2~3mm為宜，要注意觀察熔池的形狀，熔池應(yīng)保持與焊縫軸線對(duì)稱，否則焊縫就會(huì)偏斜。

  熔透的識(shí)別：焊接過程中應(yīng)通過仔細(xì)觀察熔池的變化來判斷是否熔透，以達(dá)到單面焊雙面成形的目的。當(dāng)填充焊絲上一顆熔滴落入熔池時(shí)，熔池表面位置就會(huì)升高，隨著熱量向下傳輸，基本金屬熔化形成熔孔。由于重力使熔池下沉，于是熔池水平下降，熔池表面積擴(kuò)張，這是焊透的重要標(biāo)志。如果沒有焊透，熔池便不會(huì)下沉。

  當(dāng)運(yùn)弧至終焊端的定位焊縫根部3~5mm時(shí)，焊槍畫圈，把定位焊縫根部熔化，然后填充2~3滴熔滴，繼續(xù)向前施焊10mm左右，把定位焊縫表面熔化，最后用電流衰減法收弧。收弧焊縫應(yīng)在定位焊縫后方10mm左右處，以保證接頭部位能焊透。

②. 平角焊

  操作時(shí)，焊槍、焊絲和焊件之間的相對(duì)位置如圖4-12所示。電弧長(zhǎng)度1.5mm左右，焊槍與焊件的傾角為40°~50°,焊絲送入傾角為15°~20°。
