1. 馬氏體型耐熱鋼焊接工藝要點(diǎn)
①. 常采用焊條電弧焊，氬弧焊和埋弧自動(dòng)焊 不宜采用氣焊。
②. 應(yīng)嚴(yán)格做好焊件的焊前清理工作，保證焊件、焊材處于低氫狀態(tài)。
③. 宜采用較大的電流施焊，以減慢焊縫的冷卻速度。
④. 必須進(jìn)行預(yù)熱。多層焊時(shí)，層間溫度保持在預(yù)熱溫度以上，且焊后應(yīng)緩冷。
⑤. 焊后應(yīng)待焊接接頭冷至100~150℃(對厚度小于10mm的焊件，可冷至室溫），保持1~2h,再進(jìn)行回火處理。
⑥. 焊接工藝參數(shù)可參照馬氏體不銹鋼的焊接。
2. 焊接材料的選擇及預(yù)熱、焊后回火規(guī)范

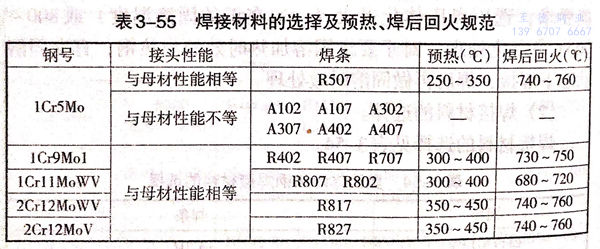

焊接材料的選擇及預(yù)熱，焊后回火規(guī)范見表3-55.
