1. 焊接工藝要點
①. 奧氏體型耐熱鋼可用于氯弧焊、埋弧自動焊以及點焊、縫焊，其焊接工藝可參考奧氏體不銹鋼的焊接。
②. 焊接時，盡量采用低線能量的工藝參數(shù)。
③. 焊條電弧焊應采用短弧焊，焊條不做橫向擺動。
④. 焊接過程中可以采取強迫冷卻措施。
⑤. 具有裂紋傾向的鋼種應盡量避免選用埋弧焊，因埋弧焊具有較大的熱輸入。
⑥. 焊后一般不進行熱處理，對于剛性大的焊接件，可根據(jù)性能要求，選用奧氏體化退火（一般在鋼的固溶溫度）或800~900℃穩(wěn)定化處理。對于要求固溶加熱時效的耐熱鋼，宜在固溶狀態(tài)下焊接，焊后再做固溶時效處理。
2. 焊接材料的選擇

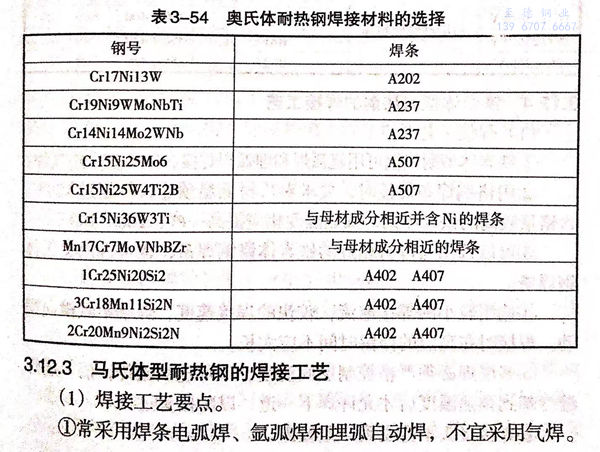

焊接材料的選擇見表3-54.
