0Cr21Ni6Mn9N 鋼是Cr-Ni-Mn-N系超高強(qiáng)度奧氏體低溫?zé)o磁不銹鋼，它在超低溫（-269℃)無(wú)磁環(huán)境中有廣泛的應(yīng)用。

1. 化學(xué)成分

鋼的化學(xué)成分見(jiàn)表1-15.

2. 合金元素的作用

  在超低溫工程中，一般的奧氏體不銹鋼由于組織的不穩(wěn)定，在低溫下易發(fā)生馬氏體相變而降低韌性。這種情況下，主要應(yīng)用超低碳不銹鋼、含鉬不銹鋼、含氮的奧氏體不銹鋼以及某些鎳基合金：但在無(wú)磁場(chǎng)合，馬氏體還會(huì)增大磁性。作為無(wú)磁鋼，除要求奧氏體組織穩(wěn)定，不發(fā)生馬氏體相變外，還要在低溫下不呈順磁性和鐵磁性。因此要求奈爾（Neel)轉(zhuǎn)變溫度要盡量高。

3. 物理性能

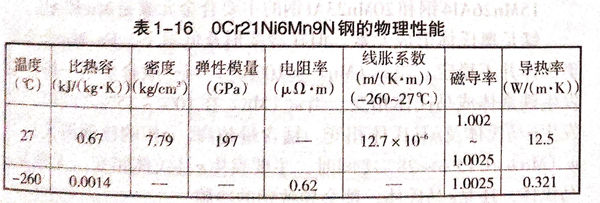

  鋼的物理性能見(jiàn)表1-16.

4. 熱處理

  該鋼一般只需經(jīng)過(guò)1050℃的固溶處理。

5. 力學(xué)性能

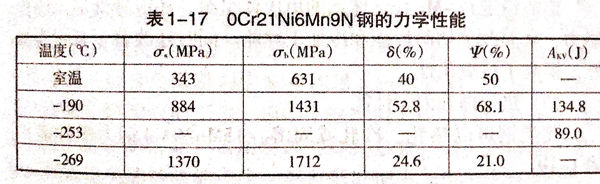

  0Cr21Ni6Mn9N鋼室溫和低溫的力學(xué)性能見(jiàn)表1-17。此鋼被氮合金化，因而強(qiáng)度高，塑性好，斷裂韌性也好。氮能增強(qiáng)組織穩(wěn)定性，因此低溫性能也較好。
