目前，在動力工程、石油化工和其他工業(yè)部門應(yīng)用的低合金耐熱鋼已有20余種。其中最常用的是Cr-Mo型、Mn-Mo型耐熱鋼和Cr-Mo基多元合金耐熱鋼，如俄羅斯鋼種12X2MΦCP和我國自行研制的12Cr2MoWVTiB等。
在普通碳鋼中加入各種合金元素，可提高鋼的高溫強度，其中以鉬、釩、鈦等元素的作用最為強烈。
當在鋼中再加入其他合金元素，可明顯提高鋼的組織穩(wěn)定性，如在鉬鋼中加入1.0%(質(zhì)量分數(shù)）以上的鉻和微量的鈮、鎢和硼等碳化物形成元素，可進一步提高鋼的蠕變強度和鋼的組織穩(wěn)定性。

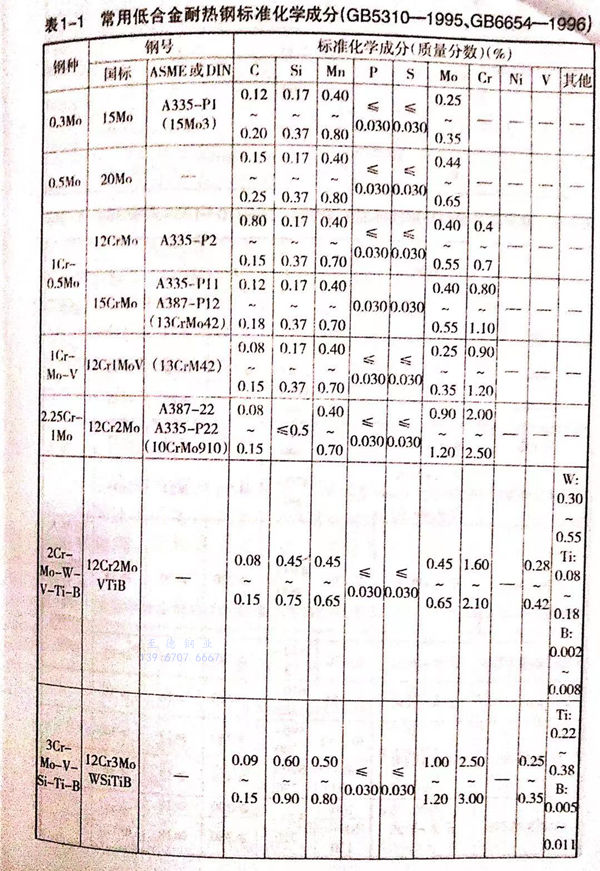

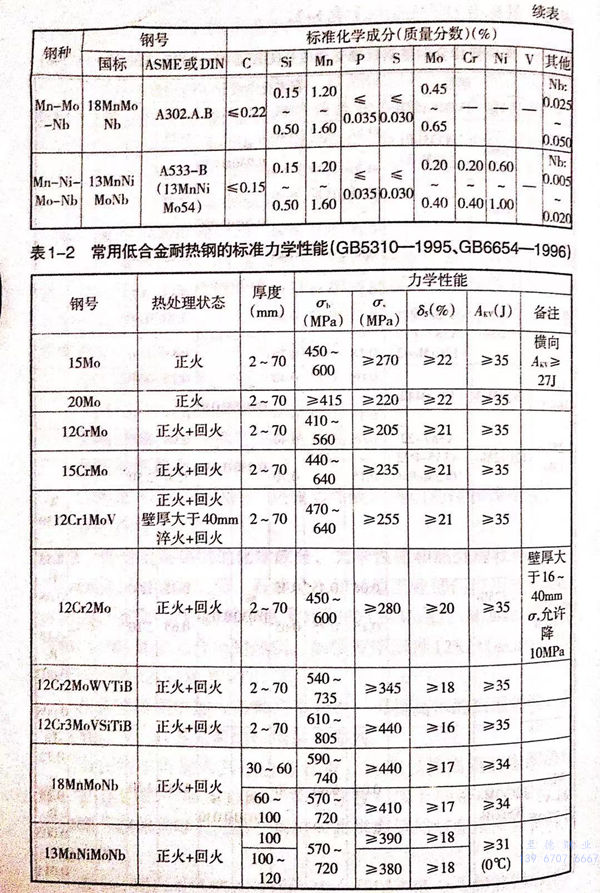

表1-1列出了已納入國標的10余種國產(chǎn)低合金耐熱鋼的化學(xué)成分，其標準力學(xué)性能列于表1-2。
