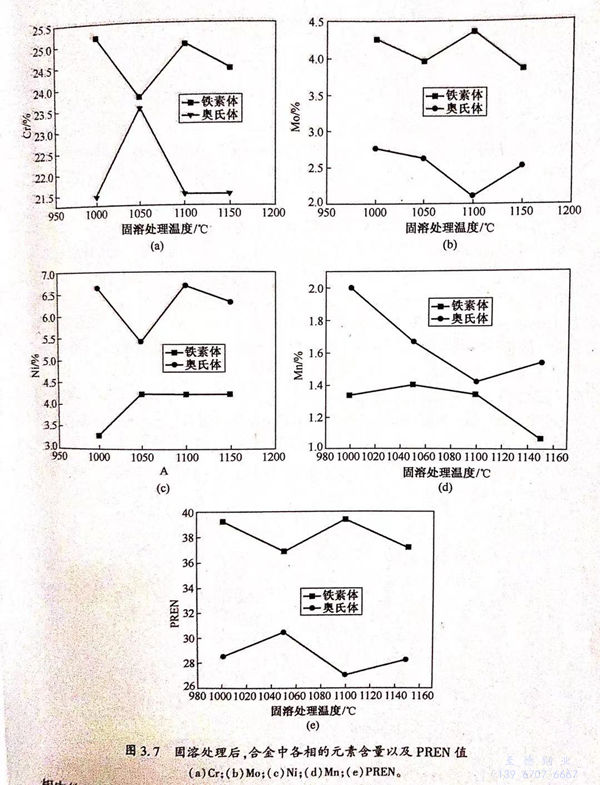

圖3.7(a)~(d)為鐵素體和奧氏體相中的Cr、Mo、Ni元素含量與固溶溫度的關系圖。圖3.7(a)~(d)證實了鐵素體相中的Cr和Mo含量更高，而奧氏體相中的Ni和Mn含量更高。從圖中可看出，鐵素體相中的Cr含量為23.77%~25.16%,比奧氏體相中Cr含量高2%左右；鐵素體相中Mo含量為3.86%~4.37%,比奧氏體相中的Mo含量高1.7%左右；奧氏體相中的Ni含量為5.42%、6.7%,比鐵素體相中的Ni含量高2%;當固溶處理溫度為1050℃時，鐵素體相中的Cr、Mo和Ni含量分別為23.77%、3.97%、4.24%,奧氏體相中的Cr、Mo和Ni含量分別為23.53%、2.63%、5.42%.可見在1050℃溫度下進行固溶時，兩相中的Cr、Mo、Ni含量差異最小，此時鐵素體含量為51.9%,奧氏體含量為48.1%.當固溶溫度改變時，鐵素體／奧氏體兩相比例相差變大，且兩相中的Cr、Mo、Ni含量差異也變大。當固溶溫度為1000℃,兩相中Cr為3.69%、Mo為1.51%、Ni為3.37%;當固溶溫度為1150℃時，兩相中Cr為2.29%、Mo為1.34%、Ni為2.09%,可見1000℃固溶試樣的兩相中的Cr、Mo、Ni元素含量差大于1150℃固溶試樣的兩相中Cr、Mo、Ni元素含量差。




  由公式“PREN.=[Cr]+3.3[Mo]”計算鐵素體的PREN值，由公式“PREN,=[Cr]+3.3[Mo]+16[N]-[Mn]”計算奧氏體的PREN值，可得PREN值與固溶溫度的關系圖，如圖3.7(e)所示。從圖3.7(e)可看出，在不同固溶狀態下，兩相的PREN值有所不同，但PRENa>PRENy.當固溶溫度為1050℃時，PREN.最小、PREN,最大，分別為36.9和30.6,兩者相差最小。

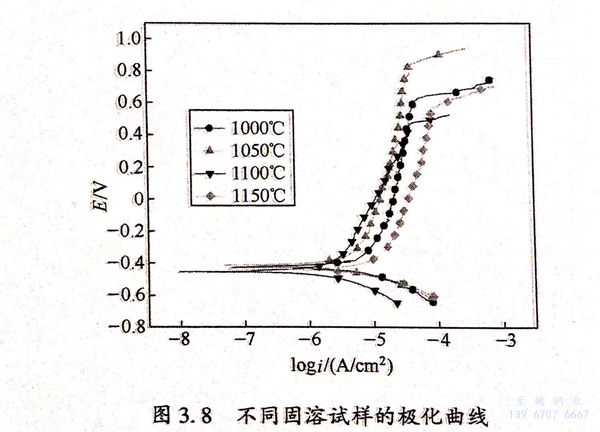

  圖3.8為不同固溶試樣的極化曲線?？梢?，在自腐蝕電位下，材料開始發生鈍化；當極化電位升高到一定值時，不同固溶的材料都發生點蝕，電流密度急劇增大。根據GB 4334.9-1984中電流密度為0.1mA/c㎡所對應的電位為點蝕電位和Tafel擬合，分別得到點蝕電位、自腐蝕電流密度與固溶溫度的關系圖，如圖3.11(a)所示。

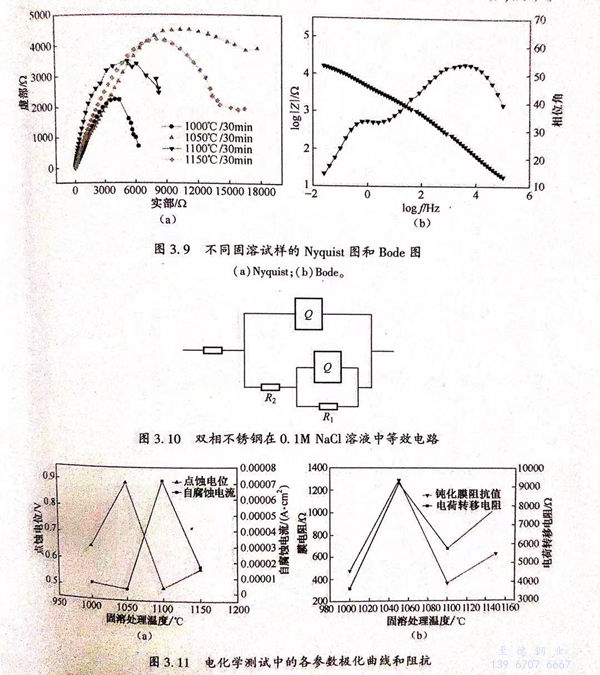

  圖3.9(a)、（b)分別為不同固溶試樣的Nyquist 圖和Bode圖。從圖3.9(a)可見，試樣在低頻和高頻區分別存在一個容抗弧。從圖3.9(b)可見，試樣在低頻和高頻處分別存在一個時間常數。根據曹楚南的《電化學阻抗譜導論》可知。雙相不銹鋼在NaCl溶液中的阻抗譜中存在兩個時間常數，常以圖3.10所示的等效電路（R1為電荷轉移電阻，R2為鈍化膜電阻）進行阻抗擬合。經阻抗擬合，得到鈍化膜電阻、電荷轉移電阻與固溶處理溫度的關系圖，如圖3.11(b)所示。




 從圖3.11(a)可見，1050℃固溶試樣的點蝕電位最高，約為0.89V,且1050℃固溶試樣的自腐蝕電流密度最低，約為2.34×10-6A/c㎡,說明該狀態下試樣的耐點蝕性能最好。由圖3.11(b)可知，1050℃固溶試樣的鈍化膜電阻值最高，約為1300Ω,且其電荷轉移電阻值也最高，約為9500Ω,說明該狀態下試樣的鈍化膜較穩定，耐點蝕性能較好。

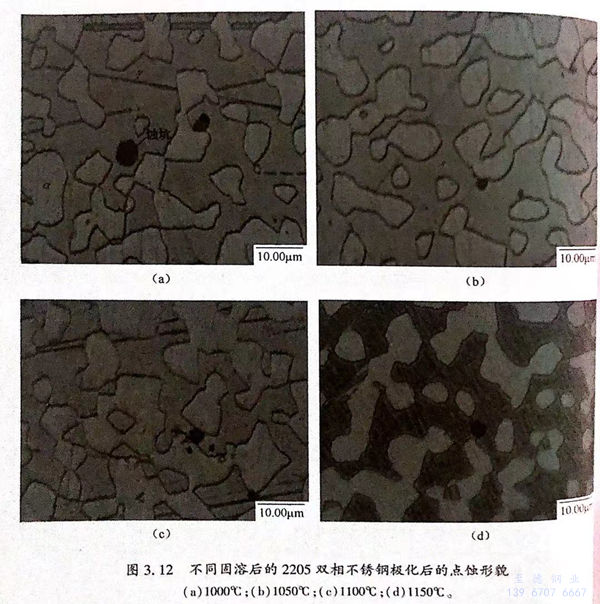

  圖3.12為不同固溶的2205雙相不銹鋼極化后的點蝕形貌圖，圖中黑色為蝕坑，深色為鐵素體，淡色為奧氏體。從圖3.12可見，四種固溶試樣的點蝕都發生于鐵素體與奧氏體相界面處，且易向鐵素體相中長大。當固溶溫度為1050℃時，試樣的點蝕尺寸最小，點蝕敏感性最低。




  通過計算得到不同相比例下的鐵素體PREN值和奧氏體PREN值，可見不同相比例下的PREN.都大于PREN,.雙相不銹鋼的耐點蝕性能可通過點蝕電位衡量。點蝕電位越高，耐點獨性能越好。前人認為雙相不銹鋼的耐點蝕性能由B能N值較區的相決定，且PEN值越高，耐點蝕性能越好，從圖3.71e)可矩，不同海溶試樣的PREN.都大于PREN,,當固溶溫度為1050℃時，PHEN,最大，材料的耐點蝕性能應最好。從圖3.11(a)、（b)可知，1050℃固溶試樣的點蝕電位最高，鈍化膜阻抗值最大，電荷轉移電阻值最商；且從圖3.12(b)可見，1050℃固溶試樣的點蝕坑尺寸最小，表現出最好的耐點蝕性能。綜上可知，雙相不銹鋼的耐點蝕性能由 PREN 值較小相決定的理論是有實驗依據的。


  從圖3.12(a)~(d)可見，在不同固溶狀態下，鐵素體相都更易發生點蝕；而從圖3.7(e)可見，在不同固溶狀態下，PREN.都大于PREN,,鐵素體的耐點蝕性能應優于奧氏體相，可見兩者存在矛盾。


  隨固溶溫度變化，雙相不銹鋼中的鐵素體和奧氏體相的比例改變，且兩相形態也發生變化。Cr是鐵素體形成元素，可提高材料的耐蝕性能；Mo是鐵素體形成元素，可提高點蝕電位，降低腐蝕速率；Ni是奧氏體形成元素，可維持兩相平衡，提高耐蝕性能。并且材料中存在一定量的N,其為奧氏體形成元素，提高局部腐蝕抗力。從圖3.7(a)~(c)可見，隨固溶溫度變化，兩相中的Cr、Mo、Ni元素含量發生變化。由于Cr、Mo、Ni元素之間的腐蝕電位存在差異，勢必造成兩相之間存在電化學差異，使腐蝕更易發生。從圖3.7(e)可知，不同固溶狀態下材料的PREN,大小關系為1050℃>1000℃>1150℃>1100℃,因此根據前人的研究，不同固溶態材料的耐點蝕性能優劣關系應為：1050℃優于1000℃優于1150℃.當固溶溫度為1050℃時，PREN,值較大，兩相中的Cr、Mo、Ni元素含量差異最小，材料的點蝕坑較小，材料的耐點蝕性能最優。1000℃固溶試樣的點蝕坑尺寸大于1150℃固溶試樣的點蝕坑尺寸，因此，前者的耐點蝕性能劣于后者的耐點蝕性能。由此可見，雙相不銹鋼中的相腐蝕不能僅僅由PREN值來解釋。由圖3.7(a)~(c)可知，1000℃固溶試樣的兩相中的Cr、Mo、Ni元素含量差大于1150℃固溶試樣的兩相中的Gr、Mo、Ni元素含量差，因此，雙相不銹鋼中的相腐蝕還與兩相中的元素分布有關，并且還需考慮到材料中點蝕敏感性較強的區域，如晶界和相界。


  點蝕是一種局部腐蝕現象，是由氯離子破壞鈍化膜而導致的。點蝕產生后，蝕坑處的基體被暴露在溶液中，導致材料進一步發生腐蝕，蝕坑長大。蝕坑前長大速率由材料的均勻溶解速率決定，溶解越快，蝕坑長大速度越大。因此，雙相不銹鋼的耐點蝕性能由兩部分構成：控制點蝕萌生和控制蝕坑長大的能力。本書中的點蝕電位意味著點蝕已長大。影響點蝕萌生的因素不僅包括PREN 值，還包括兩相中的元素分布和兩相的比例。從本書的分析可見，點蝕的長大與元素分布有關，兩相中的元素分布越均勻，蝕坑的長大速度越慢。因此在1050℃固溶狀態下，兩相中的元素分布最均勻，PREN,最高，合金的點蝕電位最高，材料的耐點蝕性能最好。而1000℃固溶試樣兩相中的元素分布不均勻，導致點蝕電位較低，點蝕坑尺寸較大，降低材料的耐點蝕性能。


  影響雙相不銹鋼相腐蝕的因素不僅包括PREN值，還包括各相中的元素分布和兩相比例，并且三者互相影響、關系復雜。因此，不能僅憑PREN值的大小來判斷耐點蝕能力，應該綜合考慮各因素的影響。
