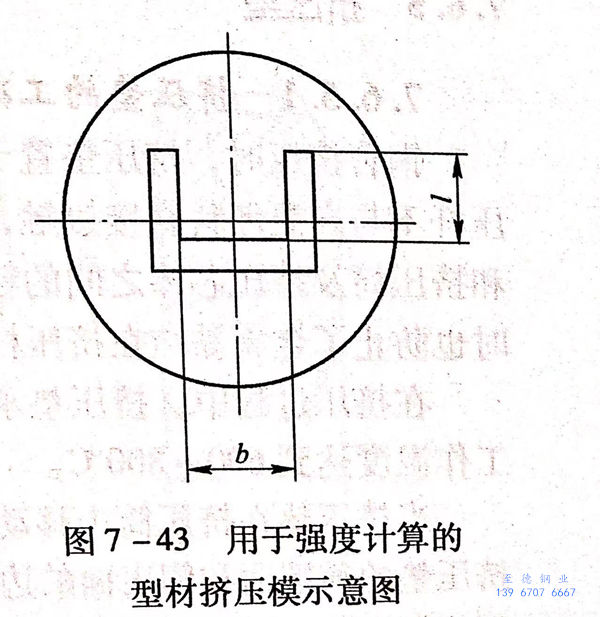

浙江至德鋼業有限公司在設計不銹鋼管擠壓模時，還要對擠壓模的危險斷面進行強度校驗。對于圓孔擠壓模主要是進行圓孔支撐平面的撓曲強度校驗，而對于型材擠壓模則主要是對擠壓模的懸臂部分，按照固定懸臂梁的公式進行強度校驗（圖7-43).

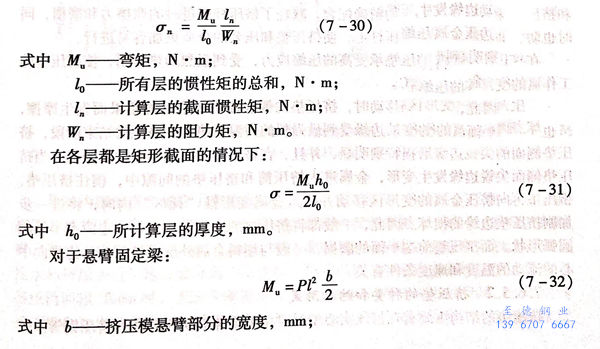

型材擠壓模懸臂部分的強度計算按照墊有圓環支承的懸臂部分進行校核。在每一層（模子為一層，支撐作為另一層）中，由外部載荷引起的應力，按下式確定：

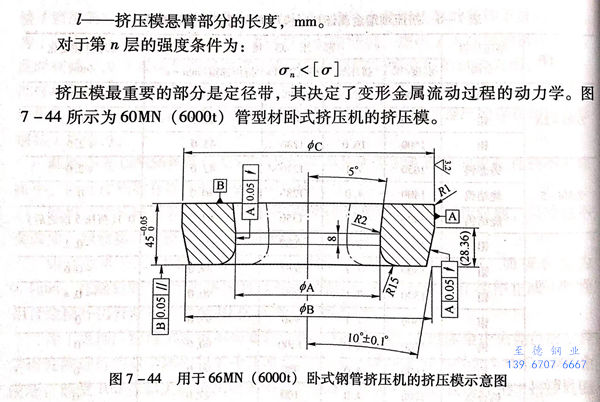

不銹鋼管擠壓模最重要的部分是定徑帶，其決定了變形金屬流動過程的動力學。圖7-44所示為60MN(6000t)管型材臥式擠壓機的擠壓模。
