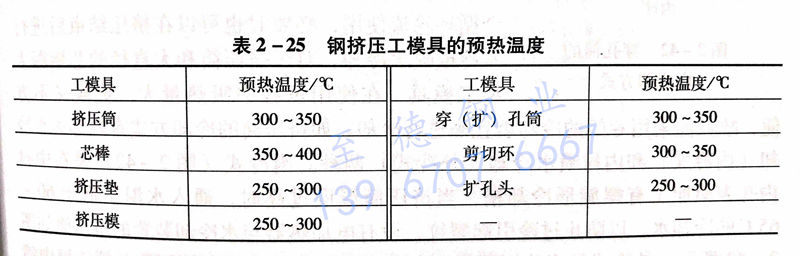

浙江至德鋼業(yè)有限公司為了減少不銹鋼管坯料與工模具接觸表面的溫降，有利于玻璃潤(rùn)滑劑的軟化，提高潤(rùn)滑效果，降低工模具表面熱沖擊引起的溫度應(yīng)力，提高工模具的使用壽命，擠壓工模具使用前應(yīng)進(jìn)行預(yù)熱，其預(yù)熱溫度與擠壓材料和工模具的材質(zhì)有關(guān)。擠壓不銹鋼管和型材時(shí)，工模具的預(yù)熱溫度見表2-25。

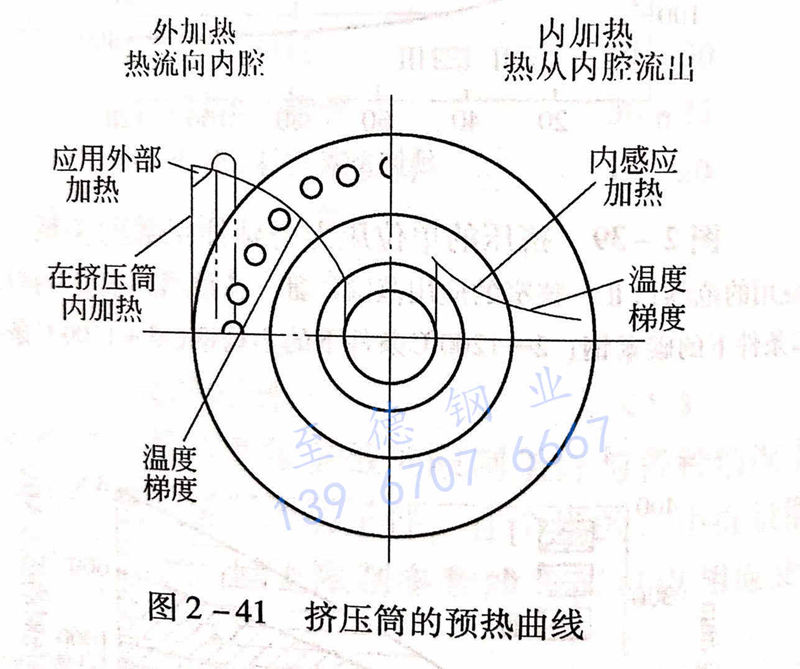

 美國(guó)PMAC公司的2500噸擠壓機(jī)推薦的預(yù)熱溫度如下：工具鋼制作的擠壓模和穿孔頭為200℃，擠壓芯棒為250~320℃，擠壓筒為260~320℃，穿孔筒為360~370℃。擠壓模、擠壓墊、芯棒等小型工模具的預(yù)熱一般采用箱式電爐。擠壓筒的預(yù)熱主要有電阻加熱和感應(yīng)加熱兩種。感應(yīng)加熱是將感應(yīng)線圈放入擠壓筒內(nèi)進(jìn)行加熱，加熱時(shí)熱流由內(nèi)襯向外傳導(dǎo)，擠壓簡(jiǎn)內(nèi)的溫度分布較電阻加熱合理（圖2-41),因?yàn)閮?nèi)襯、中和外套之間的過(guò)盈配合應(yīng)力不會(huì)降低，但感應(yīng)加熱時(shí)操作不便，感應(yīng)圈易損壞，所以目前主要還是采用電阻加熱。

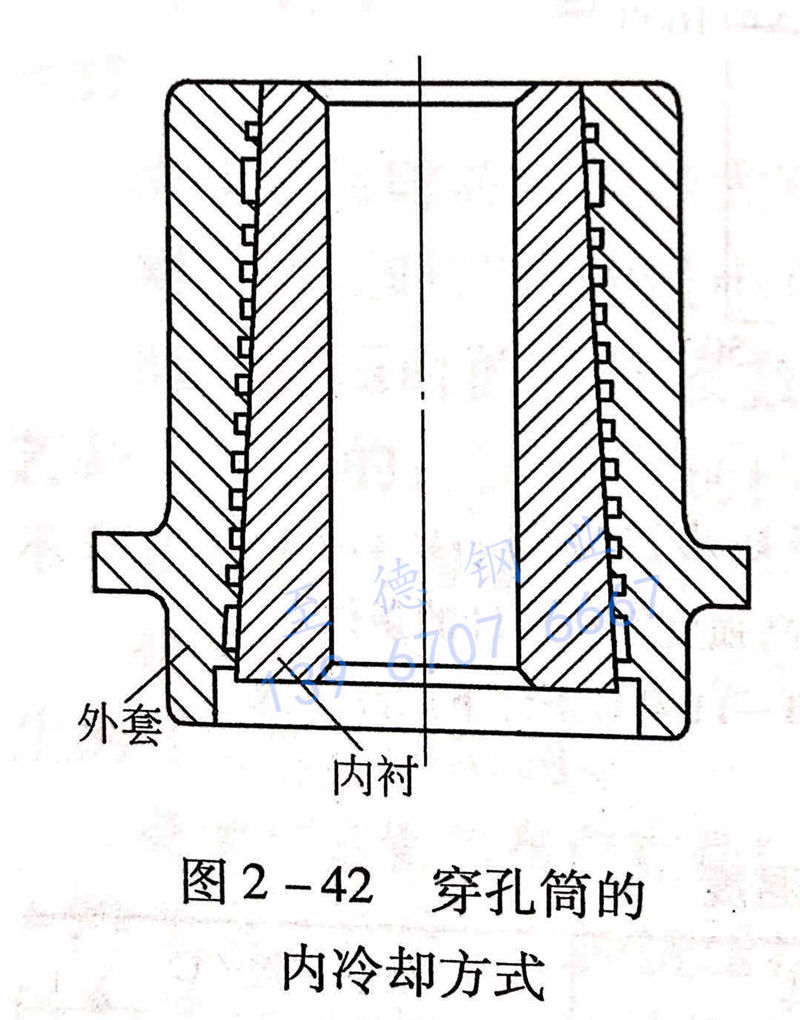

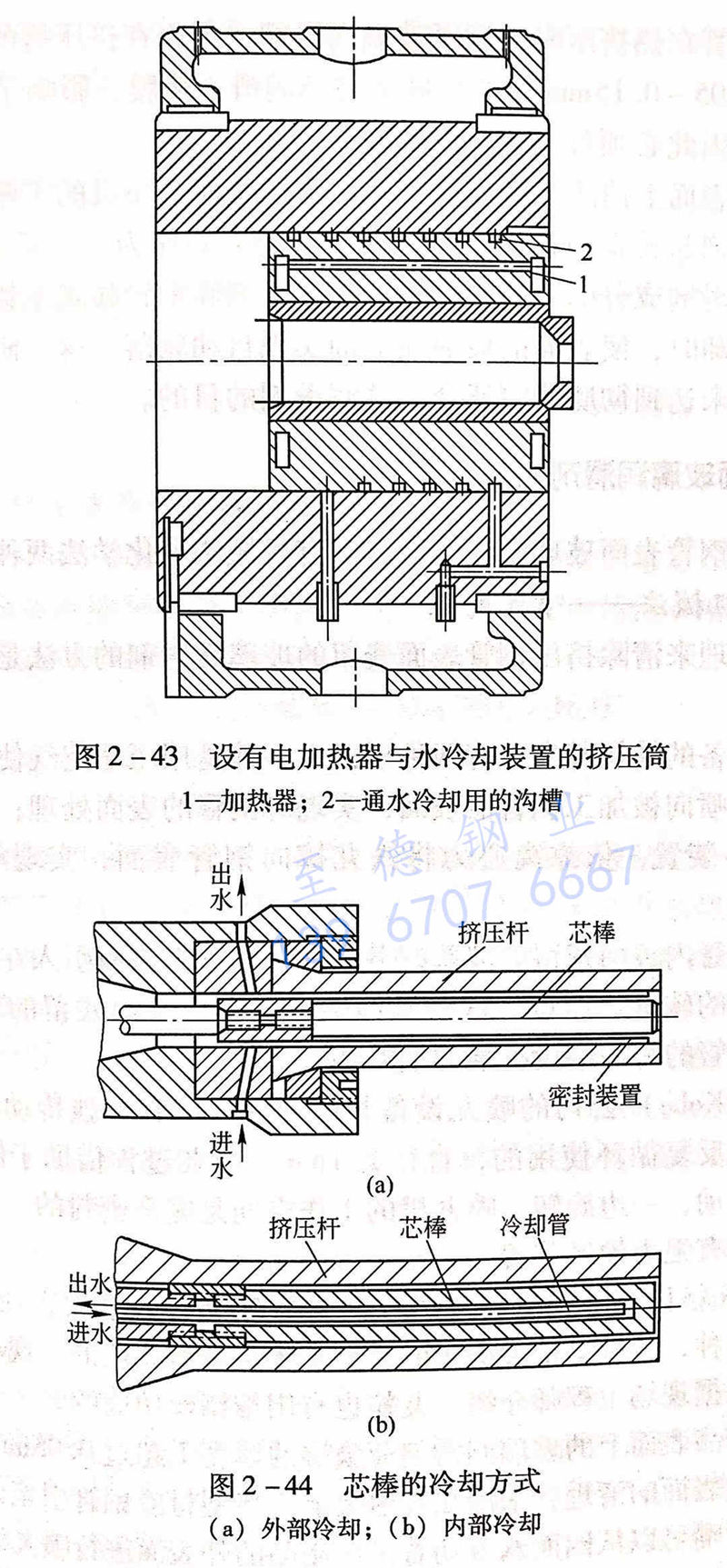

 在正常擠壓生產(chǎn)不銹鋼管過(guò)程中，擠壓工模具連續(xù)使用時(shí)，溫度將會(huì)逐漸升高，而引起工模具材質(zhì)高溫回火，降低了紅硬性，導(dǎo)致工模具產(chǎn)生變形而影響擠壓過(guò)程的順利進(jìn)行。如擠壓墊的使用溫度過(guò)高，因熱膨脹過(guò)大產(chǎn)生變形而引起擠壓墊卡在擠壓筒內(nèi)。為此，擠壓工模具在使用過(guò)程中又需要進(jìn)行必要的冷卻，使其保持在所要求的溫度范圍內(nèi)工作。對(duì)于外套內(nèi)襯擠壓墊，擠壓模和小直徑的芯棒一般可以采用3~4個(gè)循環(huán)輪流使用，必要時(shí)也可以在擠壓結(jié)束后進(jìn)行水冷或噴水冷卻。對(duì)于擠壓筒和大直徑的芯棒等大型工模具，在使用過(guò)程中吸熱量大，更換又不方便，故只能采用專門的冷卻裝置來(lái)進(jìn)行冷卻。如擠壓筒的冷卻方式有內(nèi)部通水冷卻（內(nèi)冷式）和內(nèi)襯噴水冷卻（外冷式）兩種。內(nèi)冷式（圖2-42)是在中襯內(nèi)孔表面加工有螺旋形冷卻槽，當(dāng)擠壓筒溫度過(guò)高時(shí)，通入水溫不低于60~65℃的冷卻水，以防止過(guò)冷引起裂紋，設(shè)有電加熱器與水冷卻裝置的擠壓筒，如圖2-43所示；外冷式是當(dāng)擠壓循環(huán)結(jié)束時(shí)，采用環(huán)狀噴嘴在擠壓筒一端向筒內(nèi)噴入壓力水冷卻，這種方法比較簡(jiǎn)單，但內(nèi)襯的材質(zhì)要具有良好的耐急冷急熱性能。擠壓芯棒的冷卻也有內(nèi)冷式和外冷式兩種（圖2-44)。
