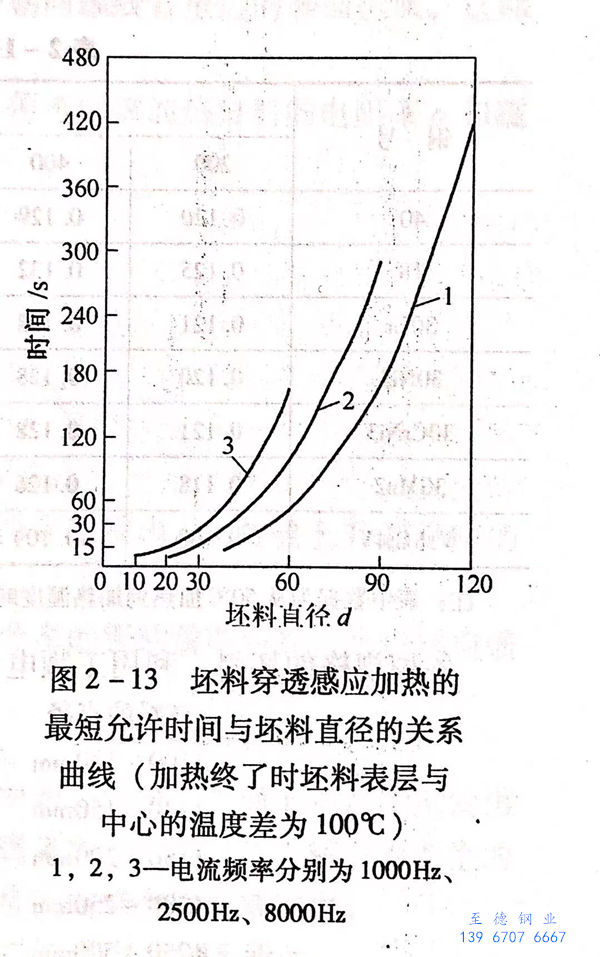

要減少感應(yīng)加熱時間，主要應(yīng)考慮縮短坯料中心的加熱時間。在一定的電流頻率下，這會引起坯料表里溫差的增加。一般不銹鋼管坯料表里溫差控制在100℃之內(nèi)（圖2-13）。這個數(shù)值就明確了提高加熱速度的極限，即限定了坯料的加熱時間。對于不同斷面尺寸的坯料，采用不同頻率的電流時，其加熱時間是不同的。
在規(guī)定的溫差下，金屬穿透加熱的最短允許時間可用理論方法計算。但實(shí)際上用實(shí)驗數(shù)據(jù)更為準(zhǔn)確和便捷。

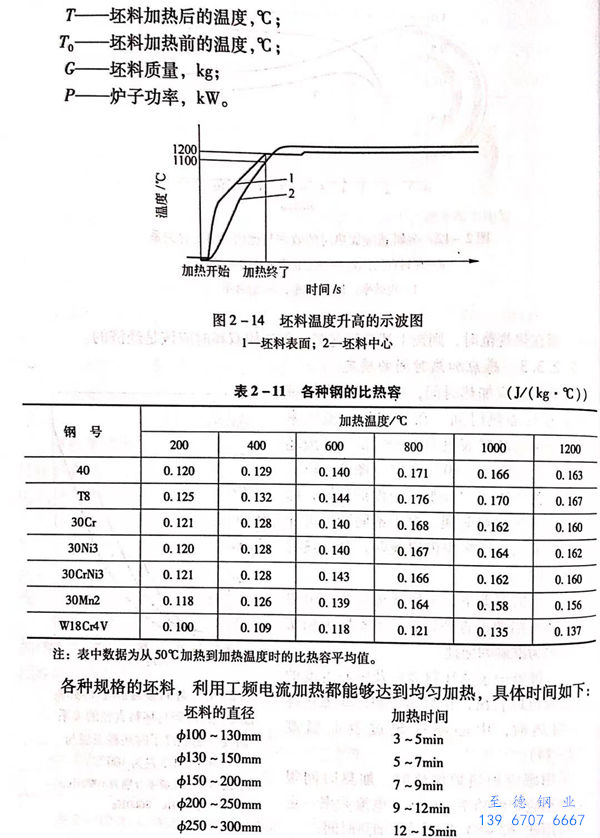

由示波器記錄的坯料表面及中心溫度的升高過程可以看出，在加熱后期，即加熱終了的均熱時，中心溫度超過表面溫度（圖 2-14）。
采用感應(yīng)加熱爐加熱時，加熱時間很短，當(dāng)感應(yīng)爐的功率、電壓、電流頻率一定時，可用式近似計算加熱時間。
