一、布置室外給水管道
a. 總體要求
室外給水管道布置的要旨，是滿足用戶對水量和水壓的要求，盡可能縮短管線長度，減少土方量，方便維修。
b. 其他要求
1. 小區內的給水管道通常要求與建筑物平行，進入用戶前應設閥門井。

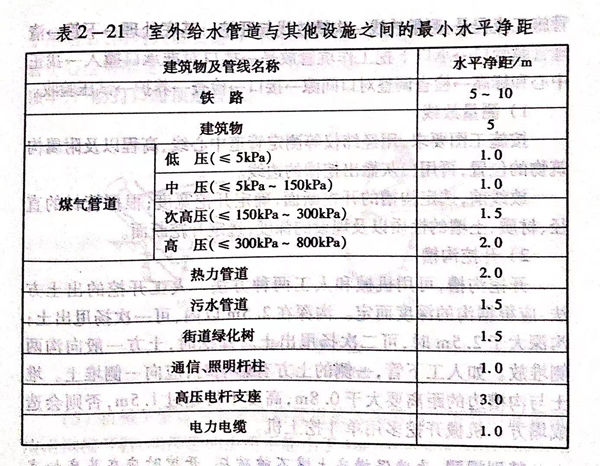

2. 室外給水管道與建筑物及其他管道間的距離應符合表2-21的要求。
3. 配水干管每隔400m~600m應設置一個閥門。
4. 干管的位置應盡可能布置在兩側都有大用戶的道路上，以減少配水支管的數量。
5. 在管道的隆起點及倒虹管的上下游處，要設進氣閥和排氣閥，管道的最低點要設泄水管和泄水閥。
二、室外給水管道敷設的要求
a. 加裝套管保護
管道穿過公路及鐵路時，應加裝套管保護。
b. 埋地敷設
室外給水道采用埋地敷設。管道埋地的深度，應根據外部載荷、管材強度、管道布置情況，以及土質地基等因素確定。金屬管道覆土深度通?！?.7m,非金屬管道的覆土深度通常為1.0m~1.2m,冰凍地區管道埋設的深度應在冰凍線以下。
三、室外直埋給水鑄鐵管
民用建筑的室外給水管道都采用埋地敷設。其直埋給水鑄鐵管施工流程是：測量放線→溝槽放線與開挖→基底處理→下管→清理管膛管口→承口下挖工作坑管放平→插口對準承口撞入→找正中心和標高→檢查調整對口間隙→接口→檢查→養護→試壓驗收。
a. 測量放線
按施工圖要求，用經緯儀等測定管道中心線、高程以及附屬構筑物的位置，再用白灰撒出挖槽的邊線。
放線前，選定溝槽的開挖斷面，確定開挖寬度；根據管材的直徑、材質、土壤的性質以及埋設的深度，選定開挖斷面。
b. 開挖溝槽
開挖溝槽，可用機械和人工兩種方法。人工開挖的出土方法，應根據溝的深度而定。溝深在2.5m以內，可一次揚甩出土；溝深大于2.5m時，可二次揚甩出土。開挖時，土方一般向溝兩側堆放。如人工下管，一側的土方有影響時，應向一側堆土。堆土與溝槽邊的距離要大于0.8m,高度不得超過1.5m,否則會造成塌方。機械開挖多用單斗挖土機。
特別提醒：為確保槽底土壤不被破壞，開挖時應在基底標高以上留出30cm左右的一層不挖，留待人工清挖。
c. 基底處理
溝底應是自然土層，若是松土或礫石，應處理基底，防止管道發生不均勻下沉。處理基底應以施工圖的規定為準。
d. 下管
1. 下管前，復測三通、閥門、消防栓的位置，以及排尺定位的工作坑位，尺寸如不合適，應調整，并清除槽底雜物。
2. 下管時，應從兩個檢查井的一端開始，若是承插管，應使承口在前，不要碰傷管道的防腐層。
3. 下管方法有人工和機械兩種，根據管材、管徑、溝槽及施工現場等條件來選擇。

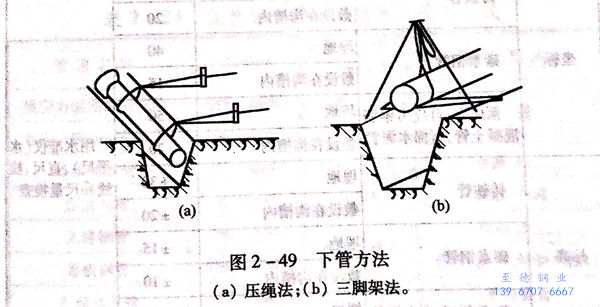

4. 人工下管有壓繩法和三腳架法，如圖2-49所示。它所用的大繩應堅固無斷股，吊裝時要統一指揮，動作要協調一致。管子吊起后，溝內人員要避開，而且必須戴安全帽。下第一根管時，管中心應對準定位中心線，找準管底標高，管的末端應釘點樁擋住頂牢，嚴防打口時頂走管道。
5. 機械下管是用起重機將管道放入溝槽內。下管時起重機應沿溝槽開行，與溝邊的距離不能小于1m。
e. 穩管接口
按設計高程和位置，將管子安放在地基或基礎上，叫做穩管。
1. 穩管前，應將管口內外洗刷干凈。穩管時，將承插管的插口撞人承口內，對口四周的間隙要均勻一致，間隙的大小應符合規定。
2. 用套環接口時，穩好一根管子再安裝一個套環。用承插接口時，穩好第一節管子后，要在承口下墊滿灰漿，再將第二節管子插入，將擠入管內的灰漿從里口抹平。
3. 室外給水管道的管材，通常用鑄鐵管、鋼管石棉水泥管、預應力鋼筋混凝土及自應力鋼筋混凝土管等。管道接口的具體方法見相關內容。
4. 給水管道安裝完畢，按規定試壓。

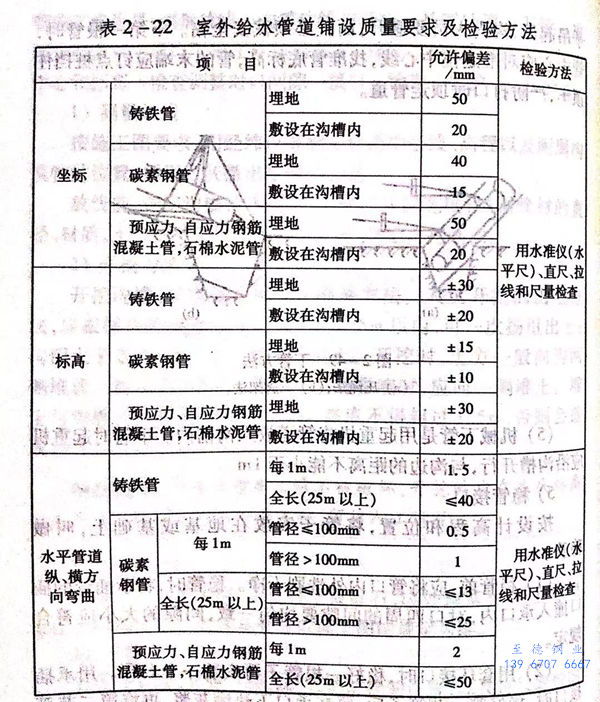

5. 鑄鐵管道的鋪設質量應符合表2-22的規定。
f. 回填土
管道驗收合格，要及時回填土，切忌晾溝?；靥钔習r，應確保管道和構筑物的安全，管道不移位，接口及防腐層不被破壞，土中不得有磚頭、石塊及凍土硬塊。要從溝槽兩側同時填土，不能將土直接砸在接口抹帶及防腐層上。管頂以上5cm內要用人工夯填，覆土在1.5m以上時才能用機械碾壓。
給水管道使用前，應按規定沖洗消毒，一般用漂白粉溶液消毒。
四、室外給水管道選材與接口

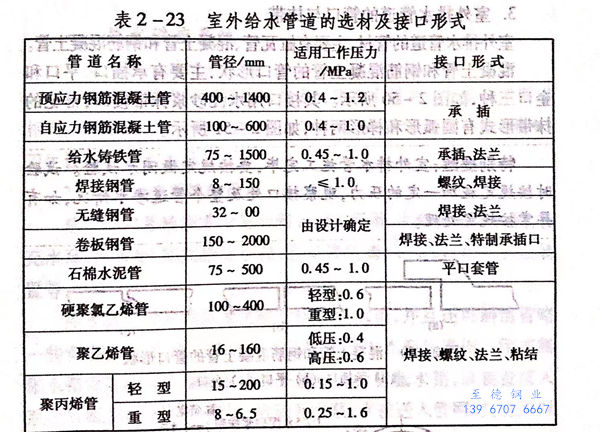

室外給水管道選材與接口形式，如表2-23所列。
