一、污水排水管安裝一般要求

 1. 排水管一般應地下埋設和地上明設，如建筑或工藝有特殊要求，可在管槽、管井、管溝或吊頂內暗設，但必須考慮安裝和檢修方便。

 2. 排水管不得布置在遇水引起燃燒、爆炸或損壞原料、產品和設備的地方。架空管道不得敷設在有特殊衛生要求的生產廠房內，以及食品及貴重商品倉庫、通風小室和變配電間內。

 3. 排水埋地管應避免布置在可能受重物壓壞處，管道不得穿越設備基礎，在特殊情況下，應與有關專業部門協商處理。

 4. 排水管不得穿過沉降縫、煙道和風道，并應避免穿過伸縮縫。

 5. 生活排水立管宜避免靠近與臥室相鄰的內墻。

 6. 10層及10層以上的建筑物內，底層生活污水管道應單獨排出。

 7. 排水管的橫管與橫管、橫管與立管的連接，應采用90°的斜三通或90°的斜四通管件，立管與排出管的連接宜采用兩個45°彎頭或曲率半徑大于或等于4倍管徑的90°彎頭管件。

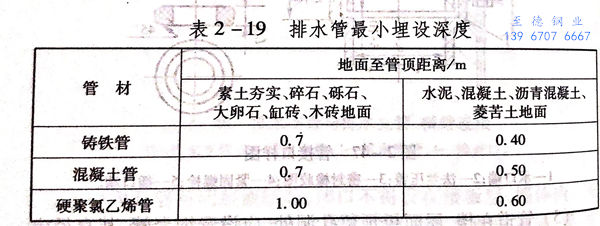

 8. 生產、生活排水管埋設時應防止管道受機械損壞，其最小埋設深度按表2-19確定。

 9. 排水管外表面如可能結露，應根據建筑物性質和使用要求采取防結露保溫措施。

 10. 飲食業工藝設備引出的排水管及飲用水水箱的溢流管，不得與污水管道直接連接，并應留出不小于100mm的隔斷空隙。

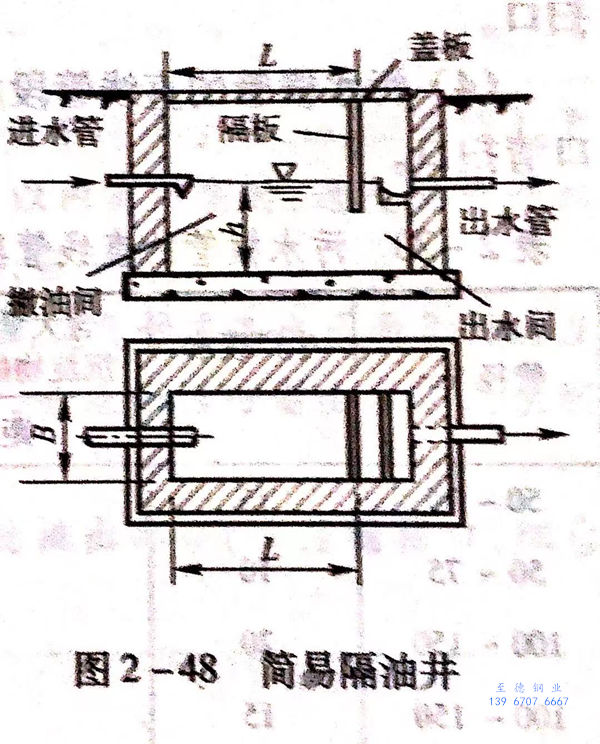

 11. 安裝污水中含油較多的排水管道時，如設計無要求，應在排水管上設置隔油井（見圖2-48)進行除油。

 12. 安裝未經消毒處理的的醫院含菌污水管時，不得與其他排水管直接連接。

二、排出管安裝出水管

 1. 排出管與室外排水管，一般采用管頂平接法，水流轉角不得小于90°,如跌落差大于0.3m,可不受角度限制。

 2. 排出管穿過承重墻或基礎處，應預留洞口，且管頂上部凈空不得小于建筑物沉降量，一般不小于0.15m。

 3. 排出管穿過地下室外墻和地下構筑物的墻壁處，應設置防水套管，防止地下水滲人室內。

 4. 排出管與到外排水管道連接處，應設檢查井。檢查井中心至建筑物外墻面的距離，不宜小于3.0m.排水管管徑在300mm以下，埋在1.5m以內時，檢查井內徑一般為0.7m.

 5. 排出管從污水立管或清掃口至室外檢查井中心的最大長度，應按如下確定：管徑為50mm、70mm、100mm、100mm 以上，排水管的最大長度分別為10m、12m、15m、20m.

三、檢查口或清掃口設置

 1. 在立管上應每隔兩層設置檢查口，但在最低層和有衛生器具的最高層必須設置。如2層建筑物，可僅在底層設置立管檢查口；如有乙字管，則在該層乙字管的上部設檢查口。檢查口的設置高度，從地面至檢查口中心一般為1.0m(允許誤差±20mm),并應高于該層衛生器具上邊緣0.15m.檢查口的朝向應便于檢修。暗裝立管，在檢查口處應裝檢修門。

 2. 連接2個及2個以上大便器或3個及3個以上衛生器具的污水橫管上，應設置清掃口。

 3. 在轉彎角度小于135°的污水橫管上，應設檢查口或清掃口。

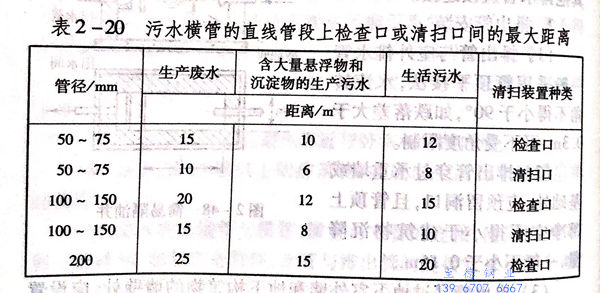

 4. 污水橫管的直線管段應按表2-20的規定距離設置檢查口清掃口。

 5. 如在污水橫管上設清掃口，應將清掃口設置在樓板上或地坪上（與地面相平）。污水管起點的清掃口與管道相垂直的墻面的距離不得大于0.2m.污水管起點設置堵頭代替清掃口時，與墻面應有不小于0.4m的距離。

 6. 埋設在地下或地板下的排水管道檢查口，應設在檢查井內。井底表面標高應與檢查口的法蘭相平，井底表面應有坡向檢查口法蘭的0.05坡度。

四、通氣管

 1. 器具通氣應設在存水彎出口端。環形通氣管應自最始端兩個衛生器具間的橫支管上接出，并應在排水支管中心線以上與排水支管呈垂直或45°接出。器具通氣管、環形通氣管應在衛生器具上邊緣以上不少于0.15m處，按不小于0.01m的上升坡度與通氣立管相連。

 2. 通氣立管的上端可在最高層衛生器具上邊緣或檢查口以上與污水立管通氣部分以斜三通連接，下端應在最低污水橫支管以下與污水立管以斜三通連接。

 3. 專用通氣立管應每隔兩層、主通氣立管應每隔8層～10層與污水立管的結合通氣管連接。

特別提醒：①. 通氣立管高出屋面不得小于0.3m,但必須大于最大積雪厚度。在通氣管出口4m以內有門窗時，通氣管應高出門窗頂0.6m,或把通氣管引向無門、窗一側。

               ②. 在經常有人停留的平屋頂上，通氣管應高出屋面2.0m(屋頂有隔熱層應從隔熱層板面算起），并應根據防雷要求考慮裝防雷裝置。

               ③. 通氣管出口不宜設在建筑物挑出部分（如屋檐檐口、陽臺和雨蓬等）的下面。

五、排水管材料、接口及驗收

 1. 生活污水管應采用排水鑄鐵管及排水塑料管，管徑小于50mm時可采用鋼管。

 2. 承插管道的接口應采用油麻絲填充，用水泥或石棉水泥捻口。高層建筑物應考慮建筑物位移的影響，全部用承插口石棉水泥接口，可能對氣密性不利，可增加部分鉛接口以增加彈性。

 3. 金屬排水管上的固定支架應固定在承重結構上。固定支架間距，橫管不得大于2m,立管不得大于3m;層高小于或等于4m,立管可安裝1個固定支架，立管底部的轉彎處應設支墩或采取固定措施。

 4. 排水塑料管必須按塑料管安裝驗收規定施工，按設計要求的位置和數量裝設伸縮器。塑料管的固定件間距應比鋼管的短，對于橫管，管徑為50mm、75mm、110mm管子的固定支架間距分別為0.5m、0.75m、1.1m.

 5. 暗裝或埋地的排水管道，在隱蔽前必須做灌水試驗，灌水高度應不低于底層衛生器具的上邊緣或底層地面高度。灌水15min后，再灌滿延續5min,液面不下降為合格。
