1. 磚墻埋設和焊于混凝土柱預埋鋼板上的不保溫單管滑動支架

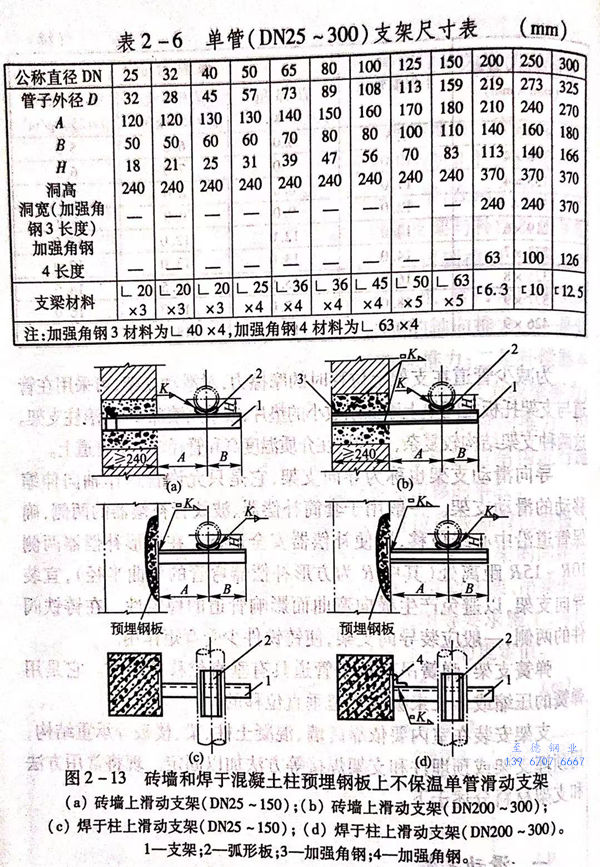

此類支架安設方式如圖2-13所示，結構材料和尺寸見表2-6。
2. 焊于混凝土柱預埋鋼板上和夾于混凝土柱上的不保溫雙管滑動支架

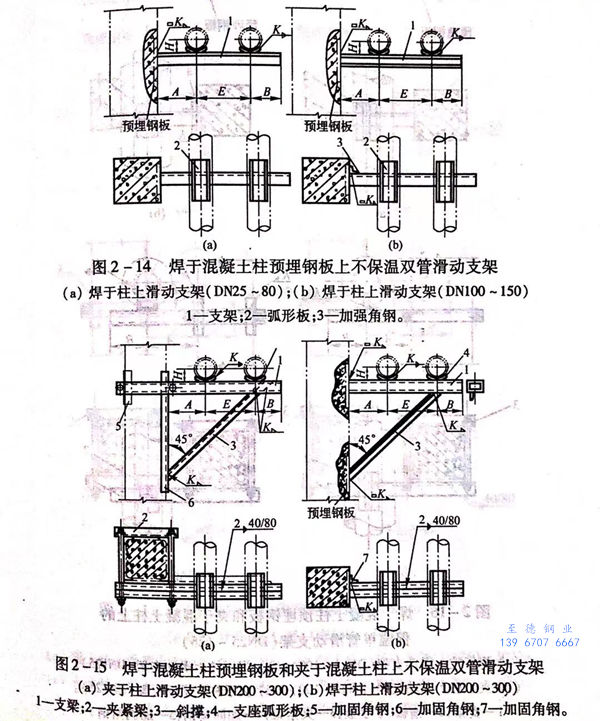

DN25~80的管道支梁只要焊在預埋鋼板上即可，隨著管道直徑增加，支梁承重增加，支梁角鋼加大并增加“加強角鋼”以增強根部受力狀況，或者支梁材料改為槽鋼，并加斜撐。詳見圖2-14、圖2-15。
3. 焊于混凝土預埋鋼板和夾于混凝土柱上保溫單管滑動支架這類支架的安裝，詳見圖2-16、圖2-17。
4. 焊于混凝土預埋鋼板上保溫雙管滑動支架

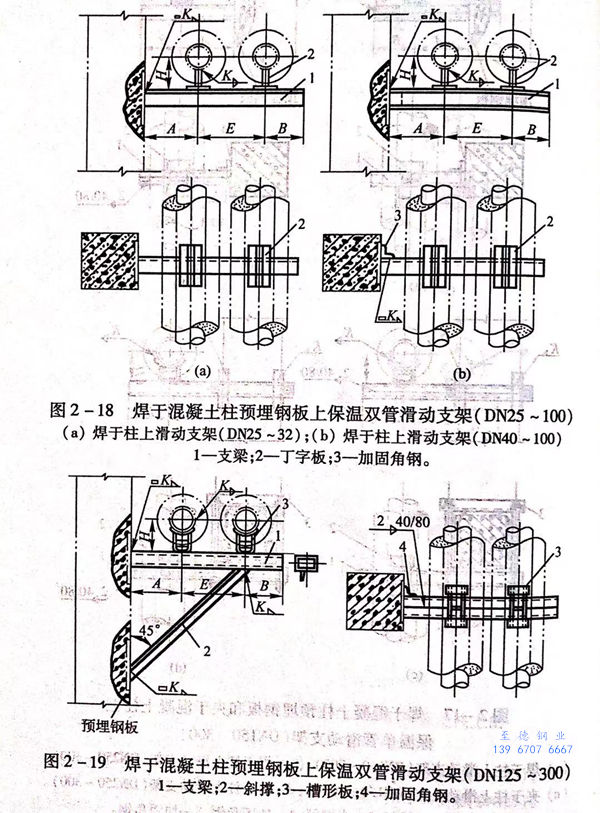

此類支架適用于DN25~100及DN125~300的結構，分別見圖2-18、圖2-19。
