室內采暖管道施工圖主要表示一棟建筑物的供暖系統，主要包括平面圖、系統圖、詳圖。

1. 平面圖的主要內容

 室內采暖平面圖主要表示管道、附件及散熱器在建筑物平面上的位置及相互關系。

 a. 查明建筑物內散熱器的平面位置、種類、片數及散熱器的安裝形式、方式。

 各種散熱器的規格及數量應按以下規定標注：

   ①. 柱型散熱器只標注數量；

   ②. 圓翼型散熱器應標注根數和排數；

   ③. 光排管散熱器應標注管徑、長度、排數及型號（A型和B型）。

 b. 查明水平干管的布置方式、干管上的閥門、固定支架、補償器等的平面位置、型號、干管管徑。

 c. 通過立管編號查明系統立管的數量和平面布置位置。

 d. 在熱水采暖系統平面圖中應查明膨脹水箱、自動排氣閥或集氣罐的位置、型號、配管管徑及布置。對車間蒸汽采暖管道、應查明疏水器的平面位置、規格尺寸、疏水裝置組成等。

 e. 查明熱媒入口及入口地溝情況。當熱媒入口無節點詳圖時，平面圖上一般將入口組成的設備如減壓閥、疏水器、分水器、分汽缸、除污器、控制閥、溫度計、壓力表、熱量表等表示清楚，并標注管徑、熱媒來源、流向、熱工參數等。如果熱媒人口主要配件與國家標準圖相同時，平面圖則注明規格、標準圖號，可按給定標準圖號查閱。當熱媒人口有節點詳圖時，平面圖則注明節點圖的編號以備查閱。

2. 系統圖的主要內容

 采暖系統圖主要表示從熱煤人口至出口的采暖管道，散熱設備及附件的空間位置和互相之間的關系。

  a. 查明管道系統中干管與立管之間及支管與散熱器之間的連接方式、閥門安裝位置及數量，各管道管徑、坡度坡向、水平干管的標高、立管編號、管道的連接方式。

  b. 查明散熱器的規格型號、類型、安裝形式及方式與片數（中片和足片）、標高、散熱器進場形式（現場組對或成品）。

  c. 查明各種閥件、附件及設備在管道系統中的位置，凡是注有規格型號者，應與平面圖和材料明細表進行校對。

  d. 查明熱煤人口裝置中各種閥件、附件、儀表之間相對關系及熱媒的來源、流向、坡向、標高、管徑等。如有節點詳圖時，應查明詳圖編號及內容。

3. 詳圖的主要內容

  采暖施工圖的詳圖包括標準圖和節點圖兩種。標準圖是詳圖的重要組成部分。供水管、回水管與散熱器之間的連接形式、詳細尺寸和安裝要求，均可用標準圖表示。因此，對施工技術人員來說，掌握常用的標準圖，熟知必要的安裝尺寸和管道配件、施工做法，對于組織施工活動，控制施工質量是十分必要的。

 采暖管道施工中常用標準圖的內容包括：

  a. 膨脹水箱、冷凝水箱的制作、配件與安裝。

  b. 分汽罐、分水器、集水器的構造、制作與安裝。

  c. 疏水器、減壓閥、減壓板的組成形式和安裝方法。

  d. 散熱器的連接與安裝要求。

  e. 采暖系統立管、支管、干管的連接形式。

  f. 管道支架、吊架的制作與安裝。

  g. 集汽罐的制作與安裝。

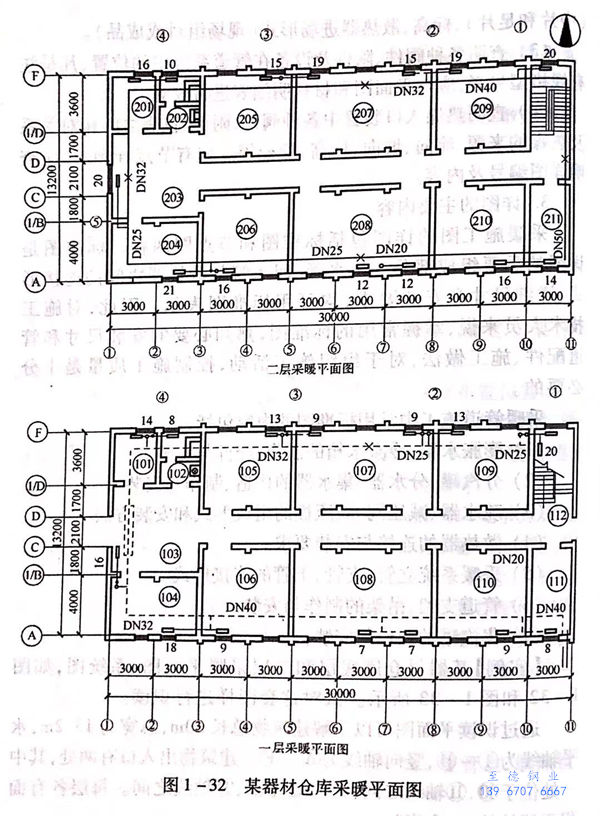

【實例】某器材倉庫底層和二層采暖平面圖、系統圖，如圖1-32和圖1-33所示。試對這套圖樣進行識讀。

  通過識讀平面圖可以了解建筑物總長30m,總寬為13.2m,水平軸線為①~?,豎向軸線為A~F.建筑物出人口有兩處，其中一處位于⑩、?軸線之間，另一處在C、①軸線之間。每層各有面積不等的約11個房間。

 在建筑物的兩個入口處，散熱器布置在門口墻壁上，其余的散熱器全部布置在各房間的窗臺下。散熱器的片數均注在散熱器圖例上。

  通過查閱系統圖得知，本例為雙管上分式熱水采暖系統，熱媒干管管徑為DN50,標高為－1.40m,由南向北穿過A軸線外墻進入111號房間，在A~?軸線交角處登高，在總立管上安裝一控制閥門。總立管登高至二層6.00m,在天棚下沿墻敷設。干管管徑依次為DN50、DN40、DN32、DN25、DN20.本例共有8根立管，管徑均為DN20.立管為雙管式，采用三通和四通與散熱器連接?；厮晒艿钠鹗级嗽?03房間，標高為0.200m,沿墻在底層地面拖地敷設，管道坡度與回水流動方向?yàn)橥??；厮晒茉?03房間過門處，返低至地溝繞過大門。干管管徑依次為DN20、DN25、DN32、DN40、DN50.干管在111房間返低－1.400m 流至室外管道。

  在供水、回水立管上均設有閥門，但①立管上未裝，而在散熱器的支管上安裝閥門。

 由圖紙得知，干管上設有固定支架，供水干管上設有4個，回水干管上設有3個。管道活動支架通常在施工圖上是不顯示的，施工人員應按有關規范要求，在現場選定和設置。

 在識讀平面圖和系統圖的同時，需要查閱部分標準圖，本例中集氣罐的制作與安裝，如圖1-34所示，散熱器與立支管的連接，如圖1-35所示。
