鑄鐵管根據用途可分為給水鑄鐵管和排水鑄鐵管。根據材料性能可分為普通灰口鑄鐵管和球墨鑄鐵管。


1. 給水鑄鐵管


  a. 灰口鑄鐵管，根據鑄造方式可分為砂型離心鑄鐵管和連續鑄鐵管。

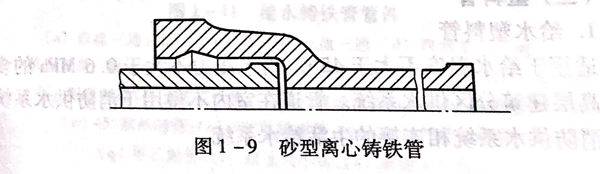

   砂型離心鑄鐵管（見圖1-9)按其壁厚分為P級和B級。P級適用于輸送工作壓力≤75MPa的流體，B級適用于輸送工作壓力≤1.0MPa的流體。

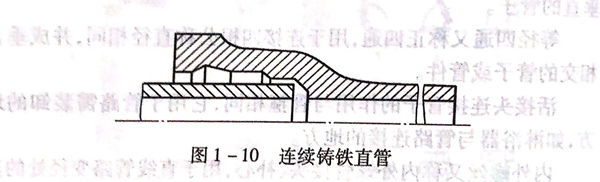

   連續鑄鐵管按其壁厚分為L(zhǎng)A，A和B三級。LA適用于輸送工作壓力≤0.75MPa的流體；A級適用于輸送工作壓力≤1.0MPa的流體；B級適用于輸送工作壓力≤1.25 MPa的流體（見圖1-10)。




  b. 球墨鑄鐵管，具有承受壓力高、韌性好、管壁薄、便于安裝等特點。有公稱直徑DN500mm~DN1200mm各種規格，管子有效長度為6000mm。

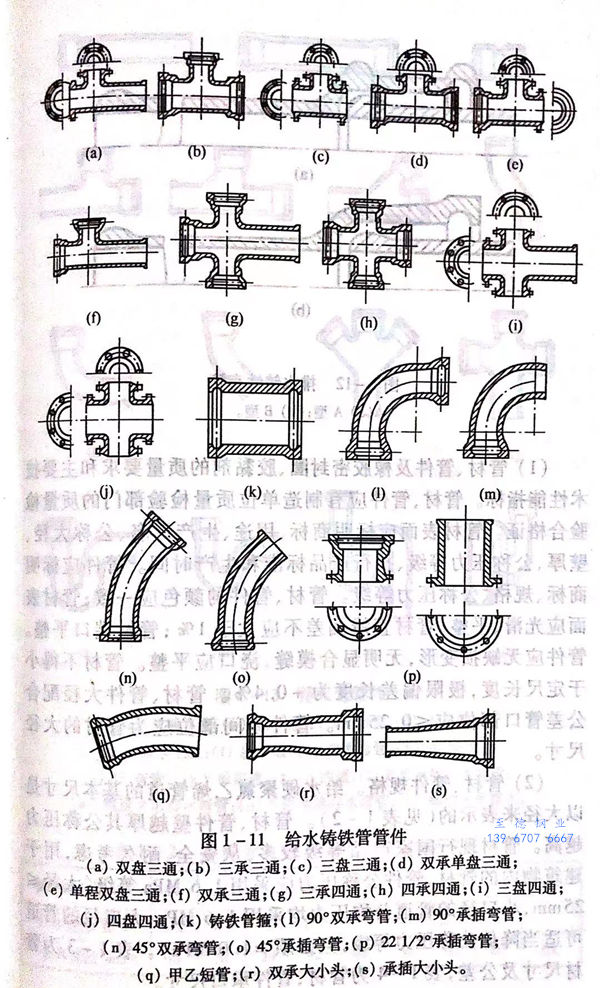

  c. 給水鑄鐵管管件，按接口形式分為承插和法蘭兩種（見圖1-11)。





2.排水鑄鐵管

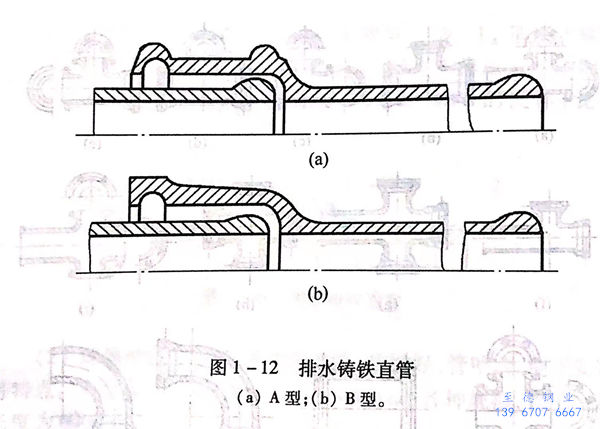

  a. 排水鑄鐵管材料為灰口鑄鐵，接口形式為承插式。按管承口部位的形狀分為A型和B型（圖1-12)。




    排水鑄鐵管較鋼管耐腐蝕，其管壁較給水鑄鐵管的薄，不能承受較高的壓力，它常應于生活污水管道、生活盥洗管道等，也可用于工藝設備振動不大的場所的生產排水管道。

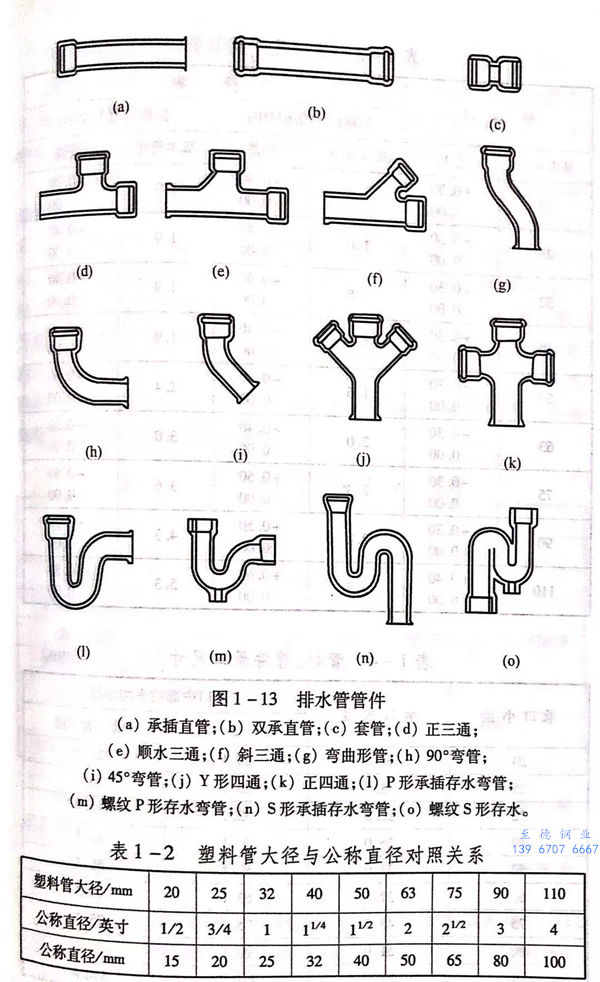

  b. 排水鑄鐵管管件（見圖1-13)。排水鑄鐵管管件均有A型和B型兩種。承插短管、三通、四通、彎頭均有帶檢查口和不帶檢查口兩種。
