隨著生活水平的提高,不銹鋼水管逐漸進入普通百姓家庭,替代老化的鑄鐵管、塑料管等。那么在安裝不銹鋼管主要用到以下幾類工具:
1. 管子臺虎鉗和管鉗

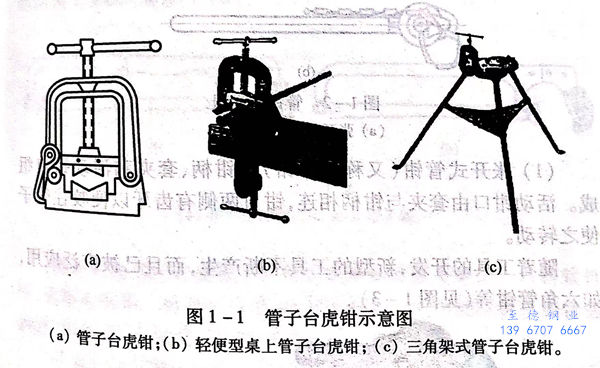

a. 管子臺虎鉗(又稱龍門壓力鉗、龍門臺虎鉗)管子臺虎鉗是安裝在鉗工工作臺上或三角架上,用來夾緊管子,并對不銹鋼管進行鋸割、套螺紋或裝配拆卸管子的加工工具(見圖 1-1)
使用管子臺虎鉗時,一定要把臺虎鉗牢固地垂直固定在工作臺上,鉗口必須與工作臺邊緣相平。安裝好的臺虎鉗其下鉗口應牢固可靠,上鉗口上下移動自由。
特別提醒:①. 加工不銹鋼管時應選符合規格的臺虎鉗。
②. 加工過長不銹鋼管時,應支撐管子另一端,以防翻轉。
③. 加工脆性或軟性的管子時應用布或銅皮等墊夾管子。夾持管子不能過緊,以防管子損傷。
④. 裝夾管件時,必須插上保險銷,壓緊螺桿,旋轉時用力適當,不得用錘子擊打手柄或加裝套管旋轉螺桿。
2.管鉗
管鉗有張開式和鏈條式兩種,它是用于夾持、旋轉各種管子、管路附件和圓形工件的常用工具(見圖1-2)。
a. 張開式管鉗(又稱管子鉗)由鉗柄、套夾和活動鉗口組成?;顒鱼Q口由套夾與鉗柄相連,鉗口兩側有齒牙以便咬住管子使之轉動。

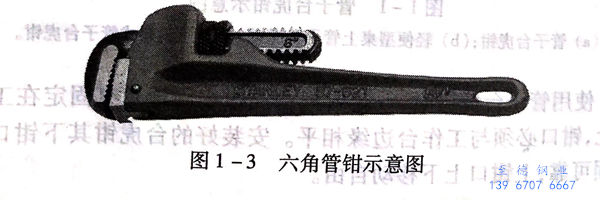

隨著工具的開發,新型的工具不斷產生,而且已被廣泛應用,如六角管鉗等(見圖1-3)。
b. 鏈條鉗是通過鏈條來鎖緊管子并使之轉動的,它適用于管徑較大的管子。
管鉗的形式在不斷變化,重型鏈條鉗和皮帶鉗就是新型的管鉗。
c. 管鉗使用時注意事項:
①. 使用管鉗時,兩手協調操作,一手扳手柄,另一手調節螺母使之咬住管子,以防打滑。
②. 扳動手柄時,用力不要過猛,更不允許在鉗柄上加套管。
③. 當鉗柄末端高出操作者頭部時,不得采用正面拉吊的方式扳動手柄。
④. 不得用管鉗代替扳手操作帶棱角的工件(除六角管鉗外),也不得當撬杠和錘子使用。
2. 手鋸

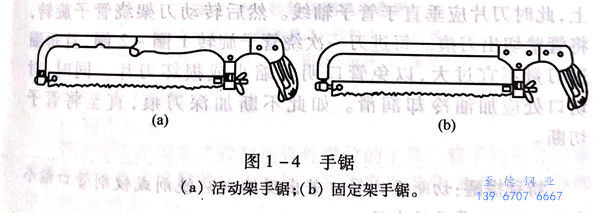

鋸條按鋸齒的齒距大小分為粗齒、中齒和細齒3種。A型:細齒齒距為0.8mm、1.0mm;中齒齒距為1.2mm;粗齒齒距為1.4mm、1.5mm、1.8mm.B型:細齒齒距為0.8mm、1.0mm;粗齒齒距為1.4mm(見圖1-4)。
鋸條的選用應根據加工材料的軟硬和厚度來確定。材料軟且厚,選粗齒鋸條。材料硬且薄,選細齒鋸條。中等硬度材料如普通鋼材、鑄鐵等,一般選用中齒鋸條。
手鋸操作方法:
起鋸操作時,往復距離應短,用力要輕,運動方向要保持水平。鋸割時,鋸縫應盡量靠近鉗口,鋸斷前速度放慢,行程應小,以免折斷鋸條或碰傷手臂。
3. 割管器
割管器是切割各種金屬管子的一種常用工具。切割不銹鋼水管有手工切割和機器切割兩種。
a. 管子割刀

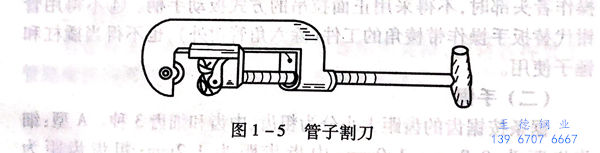

采用手工管子割刀進行割斷管子(見圖1-5),一般多用于切割管徑小于50mm的管子。管子割刀具有操作簡便、速度快、切口斷面平整的優點。缺點是斷面處管徑稍有縮小。
使用管子割刀切不銹鋼管時,首先應按管徑的大小選擇合適型號的割刀。將割刀的刀片對準切割線,轉動手柄將刀片擠在管子上,此時刀片應垂直于管子軸線。然后轉動刀架繞管子旋轉,將管壁切出刀痕。每進刀一次繞管子旋轉1圈~2圈,且每圈進刀量不宜過大,以免管口明顯縮小或損壞刀片。同時,對切口處應加油冷卻潤滑。如此不斷加深刀痕,直至將不銹鋼管切斷。
特別提醒:切斷后的管口若出現縮口應銑削或鉸削管口縮小部分,以保證不銹鋼管的小徑。
b. 砂輪切割機

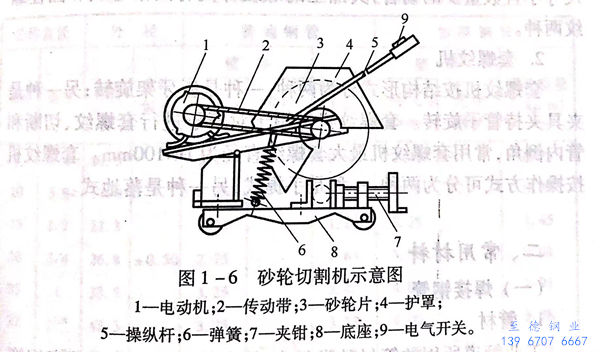

砂輪切割機是利用砂輪片高速運轉,對所切割的管子進行磨削而磨斷管子的切割方法,也稱磨割(見圖1-6)。
切割前,應將管子夾鉗夾緊夾穩。切割時,手握緊操縱桿并打開電氣開關,等砂輪片轉速正常后,稍加壓慢慢向下進行磨削切割。管子切斷后松開操縱桿上的開關,關閉電源。
特別提醒:
①. 被切割的管子應用夾鉗夾緊夾穩。操作時用力要均勻,不要過猛。
②. 切割過程中不得松開按鈕開關,以防事故發生。
③. 操作人員的身體應錯開砂輪片,以防火花飛濺傷人。
④. 砂輪片磨損后要及時更換,以防砂輪碎片飛出。
⑤. 斷管后要將管口斷面的管膜、毛刺清除干凈。
4. 管子鉸板
a. 管子鉸板

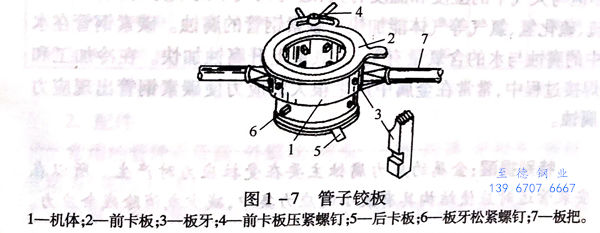

管子鉸板是用手式鉸制不銹鋼管外螺紋的工具。管子鉸板應用最的主要有普通式和輕便式兩種。它主要由機身、板把、板牙等部分組成(見圖1-7)。
①. 普通式管子鉸板。每套板牙有4個,分別刻有1~4的序號,在機身上的板牙孔口處也分別刻有1~4的序號。安裝板牙時,先將刻有“0”位的固定盤對準,然后將板牙對號插入,轉動固定盤可使板牙同時向中心靠近。當板牙中心對稱后,調整到所要加工的管螺紋位置鎖緊,安裝完畢。
②. 輕便式鉸板結構簡單,操作方便、質輕。適用于加工管徑尺寸小且數量少的場合,其加工的螺紋種類有圓錐螺紋和圓柱螺紋兩種。
b. 套螺紋機
套螺紋機按結構形式分為兩種:一種是板牙架旋轉;另一種是夾具夾持管子旋轉。套螺紋機適用于對管子進行套螺紋、切斷和管內倒角,常用套螺紋機最大套螺紋直徑為DN100mm。套螺紋機按操作方式可分為兩種:一種是手提式;另一種是落地式。
