浙江至德鋼業有限公司技術人員用壓力將經過加熱的不銹鋼彎頭推向一個后端加以固定的頂桿，該頂桿的頂頭位于由一對軋輥組成的圓孔型的中心，因此軸向的推力和徑向的軋制力同時作用在方坯上，使彎頭經過頂頭和圓孔型穿孔成為空心坯。在變形過程中只出現壓應力、基本上消除了拉伸應力、剪切應力和連續滑動現象，故穿孔后的不銹鋼彎頭的金屬組織大大改善。

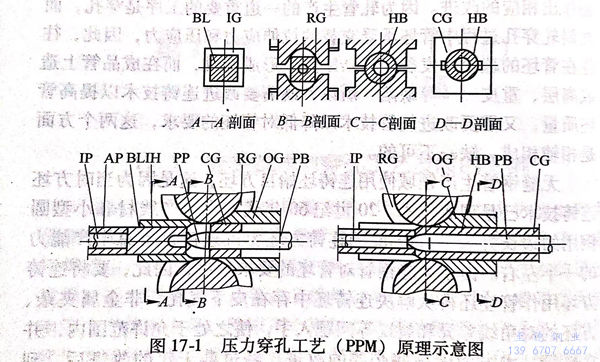

  如圖17-1所示，經過加熱的不銹鋼彎頭BL經消除氧化鐵皮和定型后，被送至壓力穿孔機的受料槽內，并處于液壓推鋼機AP和軋機機架間。液力推鋼機AP將經過熱定心的方坯推入一個堅固的、公差很小的方形入口導套IG,使方坯同時和穿孔機頭PP和軋輥RG相遇，并在整個穿孔過程維持恒定的推力，然后即作用在它圓形的外表面上，當空心坯HB由軋輥孔型中軋出時，立即進入堅固的配合得很緊密的出口中導套OG.導環CG,在穿孔開始時位于頂桿PB的前端，而當空心坯進入出口導套0G時，它與導環CG相遇，并推動導環CG前進而空心坯本身逐漸起到定心的作用。因此只要正確地調整入口導套IG,軋輥RG和出口導套OG即可保證不銹鋼彎頭、頂頭與頂桿三者的中心線在同一直線上，故壓力穿孔后，空心坯壁厚比較均勻。當穿孔操作將要結束時，液力推鋼機的柱塞桿IP自動停止前進，而推鋼機外環繼續前進，直至與頂頭相遇為止，此時不銹鋼彎頭后部的穿孔全靠徑向軋制力來完成。方坯穿孔后，打開鎖門，水冷頂桿由空心坯內抽出，其動作和斜軋穿孔機是相同的。
