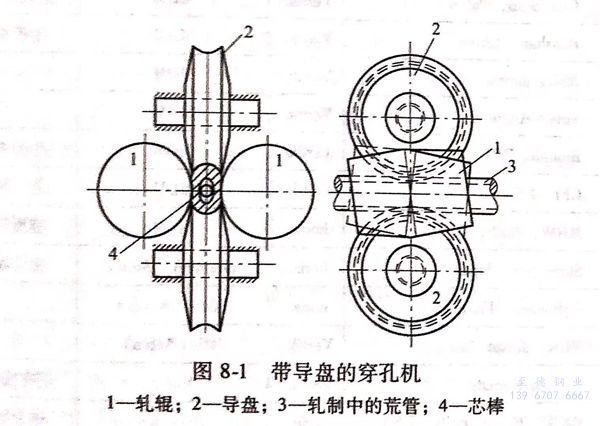

狄賽爾穿孔機與一般輥式斜軋穿孔機的區(qū)別在于它裝設了旋轉的導盤,這種穿孔機的軋輥配置如圖8-1所示。狄賽爾穿孔機軋輥的安裝和工作情況與一般的輥式穿孔機一樣,穿孔機上的導盤與一般導輥的作用一樣,可以將工件支持在軋輥之間所需要的位置,此外,導盤還可引導工件,使之沿軋制中心線前進。

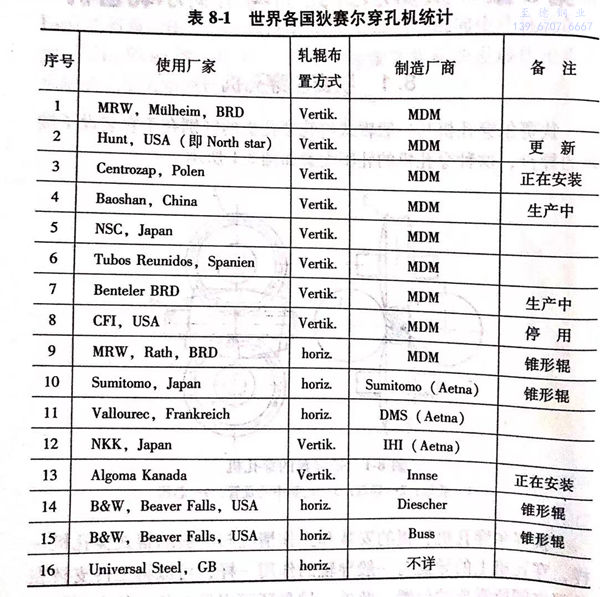

早期狄賽爾穿孔機的導盤直徑近1m,由于其旋轉速度高,可達14~16m/s,對于穿孔坯表面起著磨光和輾平的作用。根據(jù)1985年MDM的統(tǒng)計,世界各國安裝有16臺狄賽爾穿孔機,如表8-1所示。表中的Vertik.和horiz.是指軋輥布置而言,Vertik.是指軋輥采用上、下布置,歐美各國稱這種穿孔機的導盤布置為“9時-3時式”(導盤水平布置,如同時鐘的9點及3點鐘);horiz.是指軋輥采取水平布置,而導盤布置為時-6時式”(呈垂直布置,如同時鐘的12點及6點鐘)。
