1. 寬幅型鋼的輥式冷彎成型的特點(diǎn)

  ①. 由于帶坯寬度大、彎曲角多，因而需要的成型道次較多（20~30)。

  ②. 在彎曲成型過(guò)程中，帶鋼的橫向相互牽拉作用大，因此，必須考慮帶鋼在成型過(guò)程中的寬度伸長(zhǎng)。

  ③. 由于型鋼寬度較大，而橫向剛度較小，因而極易出現(xiàn)橫向彎曲的缺陷。此外，由于邊緣拉伸累積效應(yīng)顯著，很容易出現(xiàn)中間鼓包或邊浪等缺陷。

  ④. 許多用于寬幅型鋼生產(chǎn)的帶鋼表面質(zhì)量較高，因此，對(duì)表面變形和表面質(zhì)量提出了更嚴(yán)格的要求。

 在寬幅型鋼的成型工藝中，成型次序和彎曲方法對(duì)產(chǎn)品的質(zhì)量有突出的影響。除了普通的順序成型和同時(shí)成型次序外，對(duì)寬幅型鋼還可采用特有的專用繳壓整形成型次序。這種方法在每一道次時(shí)對(duì)波紋進(jìn)行預(yù)彎，且使型材斷面的中性線與成品型材的中性線相重合。這時(shí)型材上下所受的力矩相平衡，型材不會(huì)發(fā)生縱彎。

2. 寬幅輥式冷彎型鋼的孔形系統(tǒng)

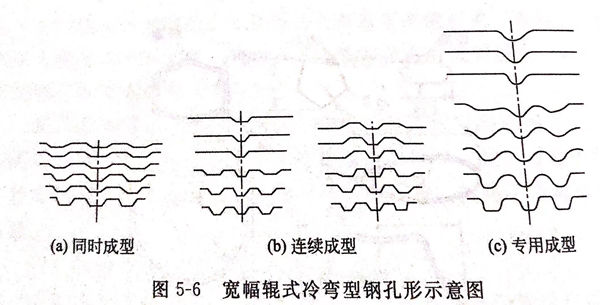

 寬幅型鋼的孔形系統(tǒng)，如圖5-6所示。采用何種孔形系統(tǒng)，取決于多種因素。首先，孔形系統(tǒng)決定了產(chǎn)品質(zhì)量，同時(shí)直接影響到成型機(jī)架數(shù)、成型輥結(jié)構(gòu)、成型輥壽命、成型輥安裝調(diào)整、換輥時(shí)間、成型速度、成型機(jī)組生產(chǎn)率、生產(chǎn)成本和消耗等，因此從經(jīng)濟(jì)角度看，最優(yōu)化的孔形系統(tǒng)是達(dá)到優(yōu)質(zhì)、高產(chǎn)、低消耗這一最終目標(biāo)的重要保證。

 寬幅輥式冷彎型鋼的孔形系統(tǒng)一般可分為三類。

 ①. 同時(shí)成型孔形：即在斷面各部分同時(shí)成型

    同時(shí)成型孔形系統(tǒng)應(yīng)用很廣泛，同時(shí)成型孔形系統(tǒng)有時(shí)用來(lái)生產(chǎn)一些表面要求高的波紋板［見(jiàn)圖5-6(a)],這種孔形系統(tǒng)的不足之處是輥耗較其他系統(tǒng)高。

 ②. 連續(xù)成型孔形（順序成型）

   即先中間波成型，后邊部波成型，或先中心部位成型，后邊緣部位成型，如圖5-6(b)、（c)所示。連續(xù)孔形系統(tǒng)在生產(chǎn)具有6個(gè)或6個(gè)以上彎折點(diǎn)的波紋型鋼中得到廣泛應(yīng)用。連續(xù)孔形系統(tǒng)生產(chǎn)碳素結(jié)構(gòu)鋼和低合金鋼波紋板時(shí)，與其他孔形系統(tǒng)相比，具有在相同質(zhì)量指標(biāo)的情況下輥耗最低的優(yōu)勢(shì)。

 ③. 專用成型孔形

  就是為保證所生產(chǎn)出的型鋼產(chǎn)品質(zhì)量高，而采用的專用孔形系統(tǒng)，見(jiàn)圖5-6(c).通常專用孔形系統(tǒng)主要是用來(lái)加工生產(chǎn)寬幅波紋型鋼。該孔形系統(tǒng)在開(kāi)始階段，先將帶鋼預(yù)彎曲出圓弧形波，然后再將圓弧形波壓制成帶有直邊的梯形波。這種成型方法能夠保證各過(guò)渡彎曲角處金屬減薄最小，從而提高了產(chǎn)品的力學(xué)性能。

3. 寬幅型鋼冷彎成型工藝的幾點(diǎn)說(shuō)明

 ①. 成型道次

  寬幅型鋼需要較多的成型道次，在輥式冷彎成型過(guò)程中主要加工過(guò)程為彎曲變形，除產(chǎn)品彎曲角局部有輕微減薄外，變形材料的厚度在成型過(guò)程中假定保持不變；在孔形設(shè)計(jì)時(shí)，要注意合理分配變形量，尤其是第一道、后面幾道，變形量不易過(guò)大。另外可以采用預(yù)彎輥，對(duì)型材進(jìn)行預(yù)彎，且使型材斷面的中性線與成品型材的中性線重合，使型材上下所受的力平衡，從而避免縱向彎曲。在加工過(guò)程中發(fā)現(xiàn)縱向彎曲，可根據(jù)實(shí)際情況增加一些成型輥，尤其注意后面幾道。其他如使用矯直機(jī)進(jìn)行矯直，變更機(jī)架間距，采用托輥調(diào)整各架次的軋輥間隙等措施均可減少或消除縱向彎曲。

②. 成型速度

  輥式冷彎速度的控制，成型輥壓力的調(diào)整要合適，盡量減少反復(fù)冷彎，并適當(dāng)進(jìn)行潤(rùn)滑和冷卻，控制彎曲半徑等方法，可進(jìn)一步減少熱應(yīng)力裂紋的產(chǎn)生，也可以防止彎曲疲勞裂紋的產(chǎn)生。

  在實(shí)際生產(chǎn)應(yīng)用過(guò)程中，不斷完善冷彎成型工藝，確保產(chǎn)品的設(shè)計(jì)質(zhì)量和加工質(zhì)量，可充分發(fā)揮鋼板的綜合機(jī)械性能，保證冷彎型鋼的整體加工質(zhì)量。

③. 合理設(shè)計(jì)孔形、合理設(shè)置成型輥間隙

  由于鋼板所形成的型鋼具有很大的慣性矩和抗彎模量，特別是由于應(yīng)用上的要求需要預(yù)沖孔后進(jìn)行冷彎加工生產(chǎn)的，會(huì)形成材料表面平整度和材料邊緣尺寸上的差異，因此要求對(duì)該類鋼板的冷彎孔形的設(shè)計(jì)中需要多加側(cè)向定位裝置，合理設(shè)計(jì)孔形、合理布置軋輥間隙等，確保進(jìn)人每道孔形的材料不跑偏，并盡可能地消除材料表面平整度和材料邊緣尺寸上的差異對(duì)后續(xù)冷彎成型形狀的影響；另一個(gè)突出的特點(diǎn)為：鋼板的成型回彈現(xiàn)象較嚴(yán)重，回彈會(huì)導(dǎo)致出現(xiàn)弧邊，必須依靠過(guò)彎來(lái)修正，而且過(guò)彎角比較難掌握，需在生產(chǎn)調(diào)試過(guò)程中進(jìn)行調(diào)整修正。
