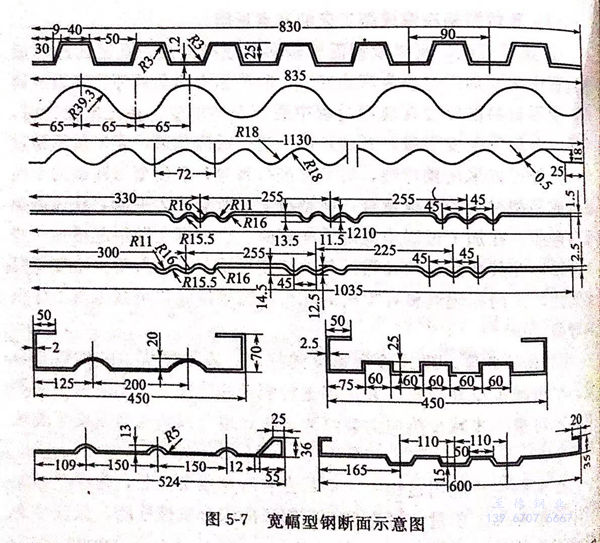

寬幅型鋼的典型產(chǎn)品有波紋板、地面板、屋面板、外壁墻板等。現(xiàn)在寬幅型鋼的成型，一般都是采用輥式冷彎的成型方式，很少采用沖壓和折彎等成型方式。寬幅冷彎型鋼的斷面示意圖，見圖5-7。

 由前面可知，寬幅型鋼大多是由寬帶鋼經(jīng)輥式彎曲成型的，由于幅面寬，成型過程中極易出現(xiàn)各種缺陷，如邊浪、袋形波等。這些缺陷大多是由于變形的應(yīng)力過大、拉壓應(yīng)力分布不均或收縮軌跡不平滑（帶鋼成型時(shí)橫向移動(dòng)受阻）而造成的。在輥形設(shè)計(jì)過程中若能夠計(jì)算出成型區(qū)域的應(yīng)力、應(yīng)變值或使橫向收縮軌跡更平滑些，就可以避免此類缺陷的產(chǎn)生。

 寬幅型鋼加工生產(chǎn)所遇到的問題之一，就是板面幅面很寬，在成型過程中帶材需從邊部向中間收縮。多數(shù)情況下，帶材在成型前其邊緣是平直的，而在輥式彎曲成型中，帶材的邊部呈曲線軌跡。對(duì)于平板材料，高剪切應(yīng)力會(huì)增加更大的危險(xiǎn)性，這將會(huì)導(dǎo)致邊部產(chǎn)生縱向塑性變形拉伸，因而產(chǎn)生寬幅型鋼典型的邊部波浪缺陷。

 由于成型時(shí)產(chǎn)生的剪切力，冷彎型鋼邊緣的收縮不能太大，如果邊部的收縮軌跡平滑時(shí)，會(huì)得到較好的成型效果和成型質(zhì)量。采用控制邊部收縮的方法，確定各道次的變形量，避免拉伸的應(yīng)力峰值，使邊部收縮軌跡變得平緩，是寬幅型鋼輥形設(shè)計(jì)的關(guān)鍵。
