馬氏體不銹鋼具有較高的淬透性，即可空冷硬化。因此，冷鍛馬氏體鋼尤其是那些高碳鋼時(shí)，必須采取保護(hù)措施，防止開(kāi)裂現(xiàn)象的發(fā)生。通常應(yīng)將馬氏體鋼用絕熱材料覆蓋，或者在爐內(nèi)均勻降溫，使之緩慢冷卻到593℃.如果像冷卻鍛模那樣直接用水噴射冷卻鍛件，就會(huì)引起鍛裂現(xiàn)象。

  一般情況下，馬氏體不銹鋼鍛件在鍛造后都要進(jìn)行回火，以降低鋼的硬度使其能夠進(jìn)行機(jī)械加工。機(jī)加工以后再淬火硬化，然后回火。

  馬氏體不銹鋼的最高鍛造溫度要選在低于δ-相產(chǎn)生的溫度，否則很容易產(chǎn)生裂紋。δ-相通常在1093~1260℃的溫度形成。在鍛造過(guò)程中要特別注意不要超過(guò)這個(gè)溫度，并且要避免使金屬快速移動(dòng)而出現(xiàn)局部過(guò)熱現(xiàn)象。再則表面脫碳會(huì)促使鐵素體的形成，所以也要加以限制。

  隨著鉻含量的增加，δ-鐵素體的形成溫度會(huì)降低，而少量的δ-鐵素體就會(huì)明顯地降低其可鍛性。當(dāng)δ-鐵素體增加到15%以上，可鍛性又會(huì)逐漸增高，到結(jié)構(gòu)完全變成鐵素體為止。終鍛溫度要受同素異晶轉(zhuǎn)變的限制（異晶轉(zhuǎn)變?cè)?16℃左右開(kāi)始），而這種鋼通常在927℃停鍛，因?yàn)闇囟忍推涑尚途蜁?huì)困難。

  在Y12Cr13(416)型鋼中加入硫或硒，可以提高其機(jī)械加工性能，但這些元素又能引起鍛造問(wèn)題，特別是當(dāng)它們形成表面板狀組織時(shí)，就很容易產(chǎn)生裂紋。不過(guò)可以通過(guò)調(diào)整鍛造溫度和工藝方法加以消除。如果加硫，就不可能消除這類開(kāi)裂，從這個(gè)角度來(lái)說(shuō)，加硒比較好。

  馬氏體不銹鋼在鍛造加熱時(shí)要避免8-鐵素體的形成，因?yàn)?-鐵素體的出現(xiàn)，會(huì)使鍛件形成裂紋。要避免不銹鋼鍛件加熱過(guò)快導(dǎo)致過(guò)熱。鍛件在加熱過(guò)程中的脫碳主要是促使鐵素體形成，因此要將鍛件表面脫碳減少到最小程度。馬氏體不銹鋼最后一火的變形量無(wú)特殊要求。這類鋼在鍛造后容易產(chǎn)生開(kāi)裂現(xiàn)象，其原因是鍛造后空冷時(shí)出現(xiàn)馬氏體和碳化物組織，內(nèi)應(yīng)力較大，因此鍛后冷卻時(shí)，必須緩慢進(jìn)行，一般在200℃的砂坑或爐渣中緩冷，取出砂坑后必須及時(shí)進(jìn)行等溫退火，防止發(fā)生開(kāi)裂。

  馬氏體不銹鋼，特別是Cr13型馬氏體不銹鋼的價(jià)格低，故在腐蝕性較弱的介質(zhì)中（如水蒸氣）且又要求高的力學(xué)性能的條件下得到廣泛的應(yīng)用。12Cr13 鋼為半馬氏體不銹鋼，鋼中除馬氏體組織外，還有鐵素體組織。

1. 鍛造工藝特點(diǎn)

  ①. 馬氏體類（20Cr13、40Cr13、14Cr17N12等）不銹鋼在加熱、冷卻過(guò)程中，其組織發(fā)生同素異構(gòu)轉(zhuǎn)變。對(duì)于這一類鋼，最后一火的變形量無(wú)特殊要求。

  ②. 馬氏體不銹鋼鍛造加熱時(shí)要避免δ-鐵素體的形成，因?yàn)棣?鐵素體的出現(xiàn)會(huì)使鍛件形成裂紋，要避免金屬加熱速度過(guò)快導(dǎo)致過(guò)熱。鍛件的表面脫碳會(huì)使鐵素體形成過(guò)多，因此要將表面脫碳減小到最小程度。

  ③. 馬氏體不銹鋼在鍛造后容易產(chǎn)生開(kāi)裂，這是因?yàn)殄懺旌罂绽鋾r(shí)會(huì)出現(xiàn)馬氏體和碳化物組織，產(chǎn)生的內(nèi)應(yīng)力較大，所以鍛后要緩慢冷卻，一般在200℃左右的砂坑或爐渣中緩冷，從砂坑取出后要及時(shí)進(jìn)行退火，防止發(fā)生斷裂。

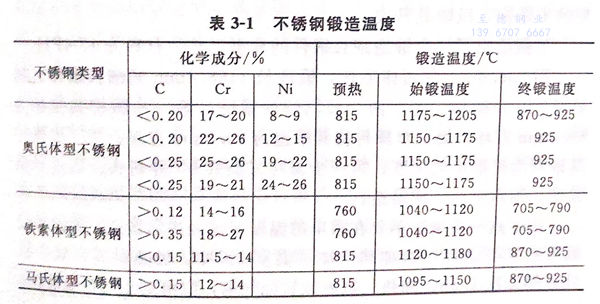

各種不銹鋼的鍛造溫度，見(jiàn)表3-1。

2. 鍛造溫度范圍

  馬氏體不銹鋼的始鍛溫度，受高溫鐵素體形成溫度和鐵素體態(tài)的影響，如鐵素體為帶狀時(shí)，則容易產(chǎn)生裂紋，如鐵素體為細(xì)小球狀時(shí)，塑性明顯提高（見(jiàn)表3-1)。

  馬氏體不銹鋼的始鍛溫度，一般為1150℃;終鍛溫度隨含碳量不同而不同，含碳量高時(shí)一般取925℃,含碳量低時(shí)一般取850℃,均應(yīng)高于鋼的同素異構(gòu)轉(zhuǎn)變溫度。
