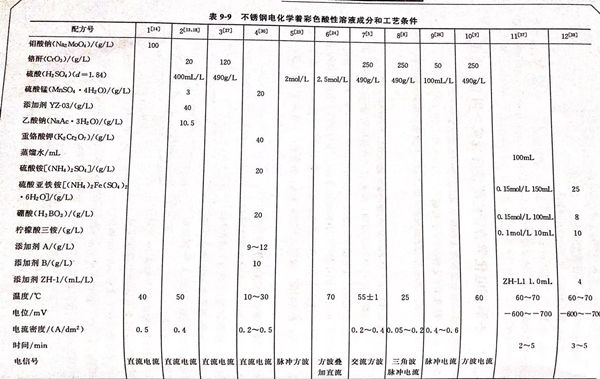

不銹鋼電化學著彩色酸性溶液成分和工藝條件見表9-9。配方10  (見表9-9)的說明 。本配方由華中理工大學化學系 賈法龍、郭稚弧、李卓民提出。


表 9.jpg



1. 低頻方波電流對不銹鋼進行著色

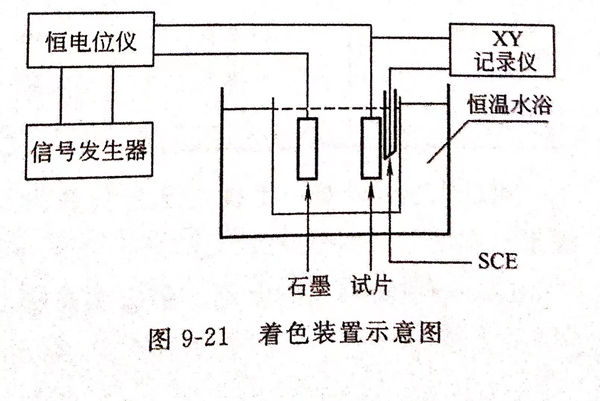

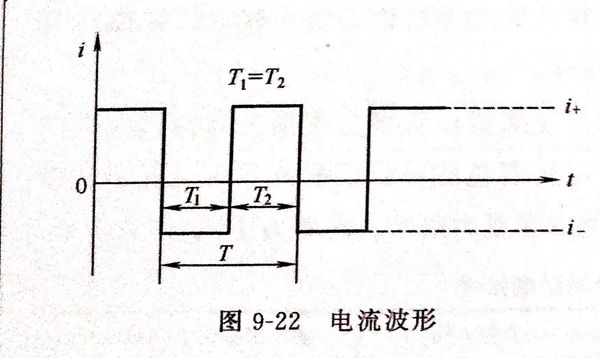

  著色液組成為:鉻酐 250g/L, 硫酸 490g/L, 實驗中采用方波電流,實驗裝置見圖9-21,電流波形見圖9-22.實驗設備中信號發生器型號為DCD-1,恒電位儀型號為HDV-7C,參比電極為飽和氯化鉀甘汞電極(SCE),用3068型XY函數記錄儀記錄不銹鋼片相對于甘汞電極的電位隨時間的變化情況。選取具有代表性的4個因素,即著色液溫度、正電流密度i+、負電流密度i-和周期T值。只要調節好適當?shù)恼娏髅芏?、?fù)電流密度、時間、周期、溫度參數,就可以得到所要的顏色。


圖 21.jpg  圖 22.jpg



2. 著色實驗對參數的優選


  ①. i+的值均大于i-的值:通過正交試驗,能夠著上色的試片的規律為i+的值均大于i-的值。


  ②. 凡是未發生著色的,其電位-時間圖中陰極響應電位,并不隨時間的延長而正移;有著色出現的,其陰極響應電位隨時間的延長而正移。若參數不同,正移的幅度也不同。


  ③. 周期不同,都能著色,說明周期的取值對著色的影響較小。


  ④. 溫度值。

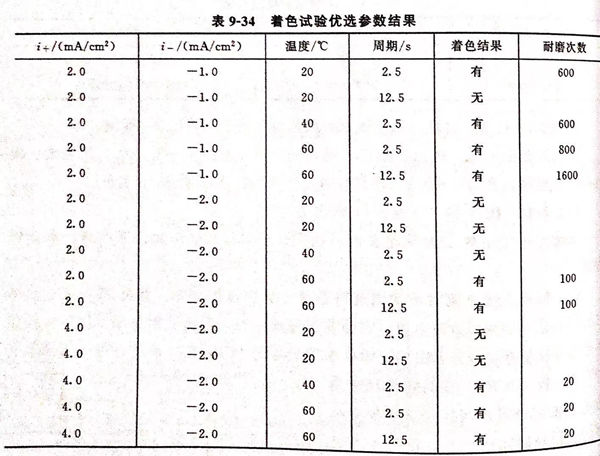

  固定i+與i-一個組合(組合原則是i+≥i-),再改變周期與溫度的值,觀察著色的效果。結果見表9-34。其中每組實驗的著色時間均為10min,著色完后進行固膜和封閉,然后做耐磨性測試。


表 34.jpg


  通過實驗可以基本上確定工藝參數為;i+=2.0mA/c㎡, i- =-1.0mA/cm,溫度為60℃,周期T=2.5s。



3. 顏色隨時間的變化


所著顏色隨時間變化情況的實驗結果見表9-35。


表 35.jpg


  表9-35 中的顏色都是經過電解固膜和到閉后所全現的顏色,顏色的重現性和均勻性較好,耐磨次數用負荷500g的瓶塞橡皮在著色膜表面來回摩擦均在1000次以上。由表9-35可知,隨著通電時間的延長,膜的顏色也發生變化,一定的電解時間對應著一定的顏色,因此,可以通過控制電解時間來獲得所需的顏色。隨著時間的延長,膜的顏色變化趨勢大致為;茶色一藍色一黃色一紅色。



4. 著色試片的耐蝕性能

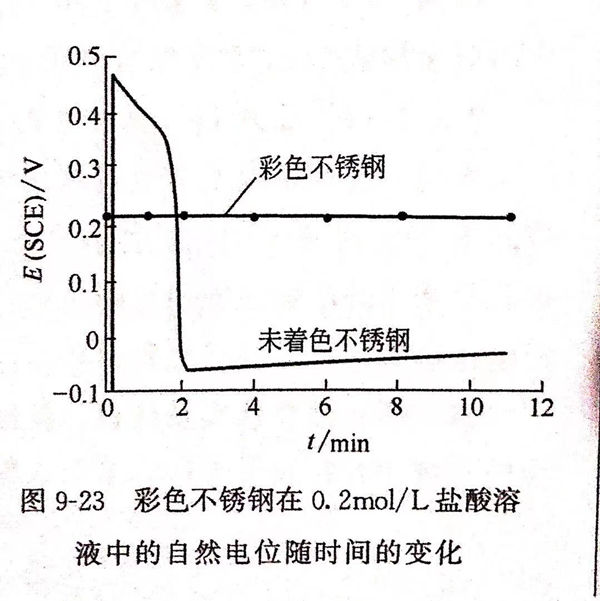

  著色試片與未著色試片在0.2mol/L的鹽酸(相當于16.7mL/L)中的自然腐蝕電位比較見圖9-23.由圖9-23表明,彩色不銹鋼片在此鹽酸中長期浸泡然保持鈍態電位,而且穩定。耐蝕性顯然要比未著色的要好。


圖 23.jpg


5. 著色前處理


 304不銹鋼→機械拋光→清洗→除油→清洗→電化學拋光→清洗→著色。


注:①. 除油。氫氧化鈉20~40g/L,碳酸鈉30~40g/L,OP乳化劑2~3mL/L,溫度70~80℃,時間6~10min.


    ②. 電化學拋光。磷酸(85%)560mL/L,硫酸(98%)400mL/L,鉻酐50g/L,其余為水,電流密度20~50A/d㎡,電壓10~20V,溫度55~65℃,時間4~5min。




6. 著色后處理


 著色→清洗→固膜處理→清洗→封閉→清洗→烘干。


  注:固膜處理:  鉻酐250g/L,磷酸2.5g/L,陰極電流密度0.4A/d㎡,溫度25℃,時間10min.


         封閉:  試片放人1%硅酸鈉的封閉液中煮沸5min進行封閉處理。



7. 方波電解著色法的優點


 ①. 著色重現性較好,容易控制。


 ②. 只要調節好適當?shù)墓ぷ鲄?shù),就可以獲得所需要的顏色。利用此法已經在不銹鋼表面制出了多種顏色。


 ③. 顏色均勻,與被施加的電流密度分布均勻性有關。在設計電解著色槽時,要使電流在工件上的分布均勻。石墨電極與工件的面積比影響電流分布均勻性。



8. 著色膜的XPS研究

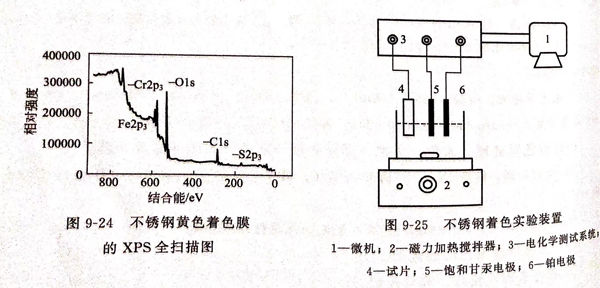

   河北工業大學材料科學與工程學院 王文靜、李國彬和河北農業大學信息學院王軍皓、李偉英、王希生等人介紹了不銹鋼電化學著色工藝,采用正交試驗法對不銹鋼電化學著色的實驗方案進行了優化,得出最佳實驗方案,與配方10非常接近,但工藝條件不同,也不用方波電源。組成與工藝條件為:CrO3 228g/L, H2SO4 483g/L, 溫度80℃,電流密度0.50A/d㎡,然后對制得的黃色著色膜元素和結構進行分析,用X射線光電子能譜儀,常稱為XPS,(生產廠家為美國PHI公司,型號為PH15300 system; 微機為UNIX。X射線槍:功率250W;電壓13000V;能量為A1靶1486.6eV).圖9-24為膜的XPS全圖。


圖 24.jpg


 由圖9-24可知,其膜中含有的元素有Cr、Fe、O、S、C.Cr可能以六價和三價的氧化物或與COOH結合的形式存在。
