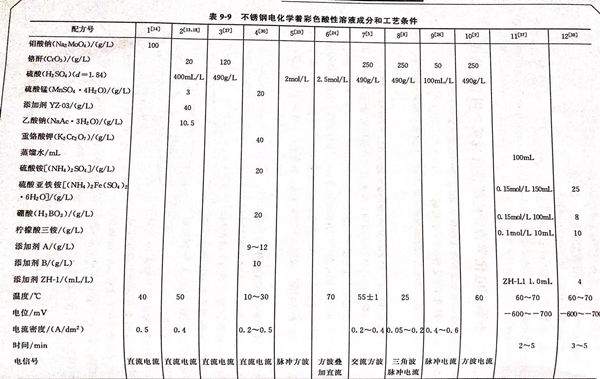

不銹鋼電化學著彩色酸性溶液成分和工藝條件見表9-9。配方1 (見表9-9)的說明 。本配方由南京大學應用化學研究所方景禮、劉琴、韓克平、陳耀輝提出。

1. 陰極電沉積法

  從鉬酸鹽溶液中電解獲得藍色不銹鋼轉化膜。

2. 工藝過程

  304不銹鋼經沾有氧化鎂粉的細砂紙打磨，在5%硝酸溶液活化和水洗后，直接浸入鉬酸鈉100g/L溶液中，在pH=6.5、溫度40℃和電流密度0.15A/d㎡的條件下進行陰極處理20s,即可得到藍色的不銹鋼膜層。

3. 膜層的熱穩定性

 將藍色膜層置于烘箱中60℃老化30分鐘，膜層顏色不變。繼續延長老化時間，膜層也不發生變化。表明藍色不銹鋼適于在一般環境下作為裝飾層。

4. 藍色膜層的厚度分析

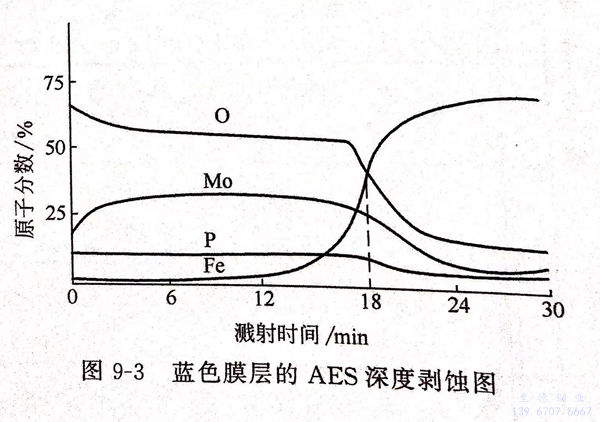

   用40kV和15μA的Ar+流對不銹鋼的藍色表面膜進行深度剝蝕，同時用AES測定各組成元素的原子分數隨時間的變化曲線，即得AES深度剝蝕圖-圖9-3。

  若把圖中元素O與基體Fe的深度剝蝕曲線的交點處所對應的剝蝕時間與相同條件下涂有100nm 標準氧化鉭（Ta2O5)的鉭片用Ar+測射至Ta2O5/Ta界面所需的時間作為100nm的厚度進行比較，按下式即可求得不銹鋼藍色膜層的厚度：

  由圖9-3和標準TB2O5劃蝕圖求得藍色不銹鋼彩色膜層的厚度為42.7nm。

5. 藍色不銹銷表面膜的元素組成

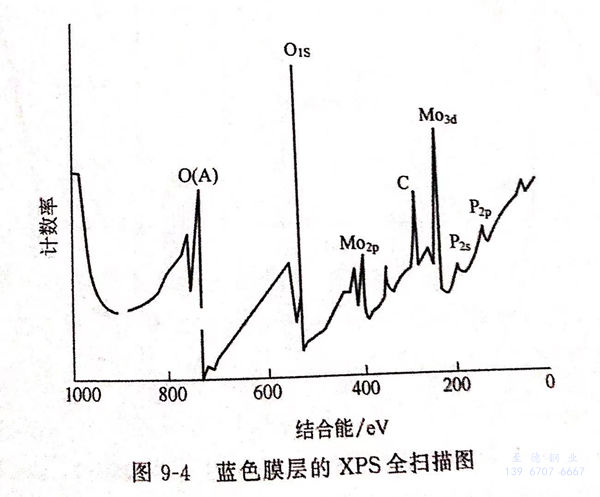

  圖9-4為藍色藤層的XPS全掃描圖。由圖大致斷定膜層主要由鉬、氧、磷等元素組成。

  又由圖9-3可見，藍色不銹鋼膜經一段時間剝蝕后，表面污染元素已消除，在濺射6~20min區間，膜層元素含量基本恒定，鐵的含量很低，此時尚未濺射到基體，由此，由深度剝蝕曲線組成恒定區，可以求得藍色不銹鋼膜的元素百分組成為：氧為54.30%,鉬為28.40%,磷為12.11%,鐵為5.20%。

6. 藍色不銹鋼膜中組成元素的價態

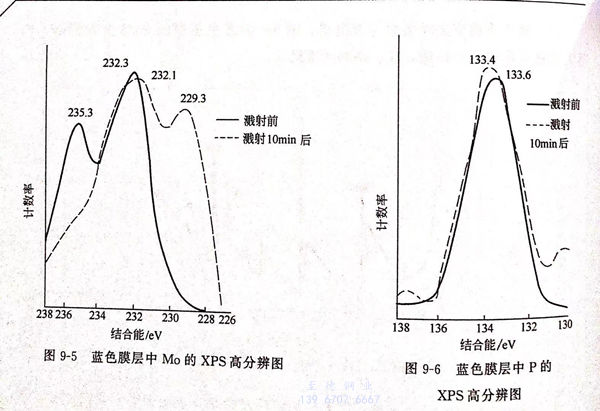

 圖9-5為藍色膜層中Mo的XPS高分辨圖。由圖9-5可以求得濺射前Mo的結合能為232.3eV和235.3eV兩個峰，分別對應于MoO3 中Mo 的3d5/2的232.6eV 和 3d3/2 的235.3eV, 與Na2MoO4中的3d3/2的232.1eV 和3d3/2 的253.3eV 也很接近，表明在藍色不銹鋼層的表面，Mo是以六價狀態（MoO3或MoO2-4)存在的。Ar+濺射10min后，Mo(VI)的3d3/2 峰（235.3eV)消失，3d3/2 峰（232.3eV) 稍稍移動至峰（232.leV),變化不大。同時出現了一個新峰（229.3eV),它與MoO2中Mo的3d5/2 的峰位值229.6eV 接近，表明在膜層內部同時存在Mo(VI)和Mo(N)兩種狀態。膜內四價鉬估計是電解液中鉬酸鹽被陰極還原的結果。

圖9-6為藍色不銹鋼中磷的XPS高分辨圖。由圖9-6測得P 的2p 的結合能濺射前后為133.6~133.4eV,它與PO3-4中P的結合能一致，表明膜內外均存在磷酸鹽，在成膜過程中它并未被還原。膜中的磷以磷酸鹽的形式存在。
