1. 不銹鋼陽(yáng)極氧化膜的制備


  不銹鋼陽(yáng)極氧化膜是在特定的溶液中（150~350g/L硫酸溶液），在過(guò)鈍化電位區(qū)的特定電位下，用電化學(xué)方法在奧氏體不銹鋼表面形成耐蝕性優(yōu)良的陽(yáng)極氧化膜。


2. 不銹鋼陽(yáng)極氧化膜的耐蝕性

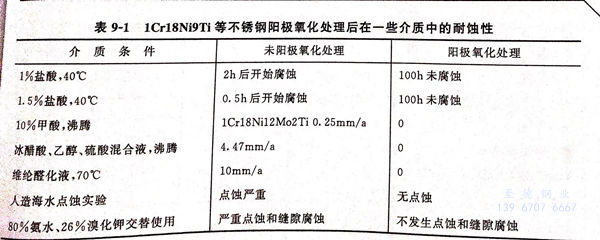

 a. 321不銹鋼陽(yáng)極氧化處理后在一些介質(zhì)中的耐蝕性見(jiàn)表9-1。


表 1.jpg


  不銹鋼陽(yáng)極氧化膜與自然鈍化膜、硝酸鈍化膜和彩色膜相比，其耐蝕性呈數(shù)量級(jí)的增加，特別是抗點(diǎn)蝕和縫隙腐蝕更為有效。

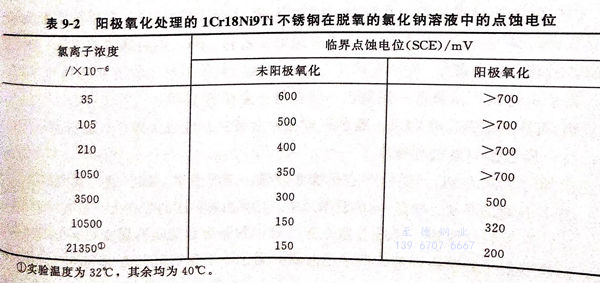

 b. 不銹鋼陽(yáng)極氧化處理后在不同氯離子濃度的水溶液中的點(diǎn)蝕電位見(jiàn)表9-2，臨界點(diǎn)蝕電位（相對(duì)于SCE飽和甘汞電極電位）大幅度升高。


表 2.jpg


 c. 實(shí)驗(yàn)溫度為32℃,其余均為40℃。


3. 陽(yáng)極氧化處理后的不銹鋼的實(shí)際使用


  陽(yáng)極氧化處理后的321不銹鋼 和316Ti不銹鋼在化工生產(chǎn)中的實(shí)際使用表明，在提高設(shè)備使用壽命和防止點(diǎn)蝕及縫隙腐蝕方面效果顯著。例如交替接觸氨水和溴化鉀溶液的高壓進(jìn)樣閥，長(zhǎng)期以來(lái)存在著材料點(diǎn)蝕和縫隙腐蝕問(wèn)，經(jīng)過(guò)試用證明，陽(yáng)極氧化的不銹鋼可以勝任。
