不銹鋼電解著黑色的工藝特點(diǎn)主要分為以下兩點(diǎn)：

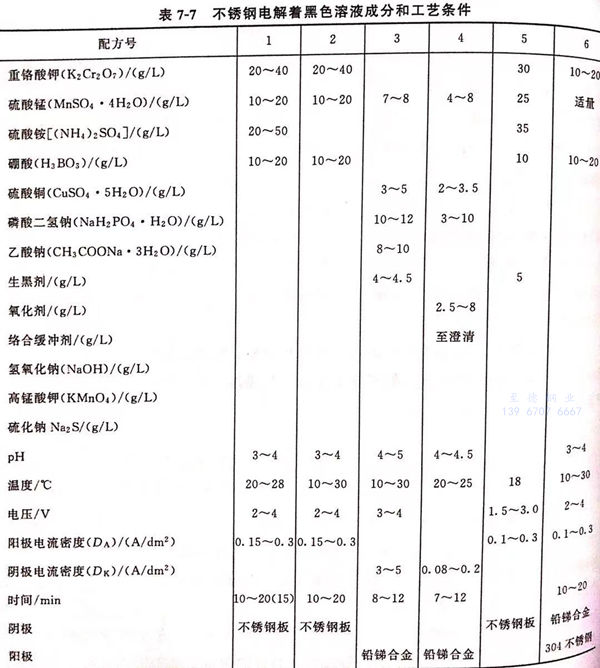

一、配方1、配方2(見表7-7)著黑色的工藝特點(diǎn)

（1) 形成的膜層厚，呈深黑色，零件光潔度表面上的膜層呈烏黑光亮。

（2) 著黑色膜層具有一定的防護(hù)裝飾性，在25℃的10%鹽酸溶液中浸泡5min,膜層無顏色變化，無脫落現(xiàn)象，表明耐蝕性好。耐蝕性能優(yōu)于鋼鐵發(fā)藍(lán)膜層。

（3) 形成的膜層的硬度較高，比銅、鋁、鎂、鋼上的氧化膜要高。

（4) 著色后不影響零件的精度，若經(jīng)多次返修，仍能保持其原表面狀態(tài)，光潔度不降低。

（5) 電解著黑色，發(fā)黑速率快，得到的黑膜色澤均勻，富有彈性，又有一定的耐磨性。

（6) 適用于鐵素體和各類不銹鋼的表面著黑色，具有使用價值。

二、配方3、配方4(見表7-7)著黑色的工藝特點(diǎn)

（1) 不含六價鉻鹽，有利于環(huán)境保護(hù)。

（2) 屬陰極電解著色，對各種不銹鋼都適用。

（3) 該工藝可在常溫（15~35℃)下進(jìn)行，發(fā)黑速率快，一般只需10分鐘。

（4) 溶液穩(wěn)定性好，配方3溶液在使用過程中可不需作任何調(diào)整一直使用到失效。其消耗量為每升溶液可作不銹鋼發(fā)黑面積0.4~0.5㎡,原料成本每升約0.5元。

（5) 操作工藝簡單、方便，質(zhì)量穩(wěn)定，若發(fā)黑過程中取出觀察，覺得黑度不夠，可繼續(xù)浸入發(fā)黑液中通電數(shù)分鐘即可，如果認(rèn)為質(zhì)量不合格，可將工件浸入活化液（硝酸15%~20%,氫氟酸20%~22%,水60%~67%)中數(shù)秒鐘，退去發(fā)黑膜，水洗后重新進(jìn)行不銹鋼發(fā)黑處理。

（6) 發(fā)黑膜耐磨性好，經(jīng)濾紙或白皮紙用力擦拭200次也無脫黑現(xiàn)象，經(jīng)后處理后，膜層能長期保持光亮的深黑色。
