超聲波在不同介質界面處的反射、折射和透射情況是進行超聲探傷的重要物理基礎。聲波能量經界面時的聲壓聲強變化主要取決于兩側介質的聲阻抗。

1. 超聲波垂直人射到兩種介質界面處的反射透射情況

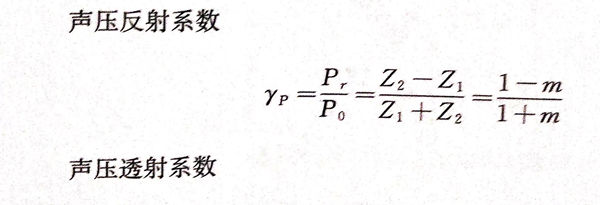

 當超聲波垂直入射于兩種不同聲阻抗介質的界面時，其反射波按入射波相反的路徑返回，透射波垂直進入第二種介質。假設超聲波所處介質聲阻抗為Z₁,人射聲強為I₀,入射聲壓為P₀,反射聲強為I_r,反射聲壓為P_r;另一種介質聲阻抗為Z₂,透射聲強為I_t,透射聲壓為P_t.令聲阻抗比m=Z₁/Z₂,可得：

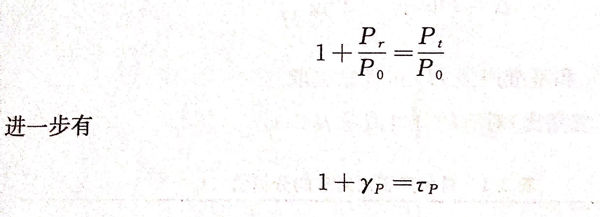

聲壓視為平面上單位面積所受的力，那么平面兩側的力應當平衡，故聲壓變化有P₀+P_r=P_t.結合聲壓反射、透射系數，有

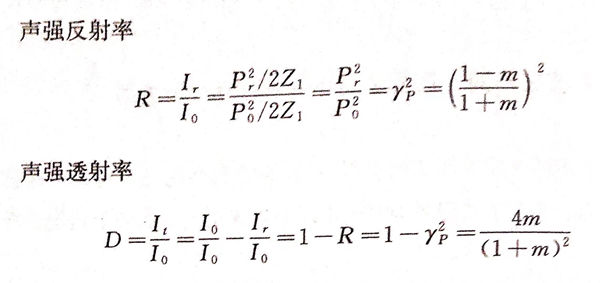

類似地，聲強在界面兩側應滿足能量守恒定律，所以有I_o=I_r+I_t,如果把聲強反射率（R)定義為I_r/I₀,聲強透射率（D)定義為I_t/I₀,則有：

 實際檢測中，常用到自發自收探頭，例如對鋼板進行檢測時，認為聲波垂直入射進人鋼板內部，透射波到達底部后，聲壓在鋼板／空氣界面被完全反射，然后垂直返回，被探頭接收。探頭接收到的返回聲壓P'_t與人射聲壓P₀之比稱為聲壓往復透過率，常用符號T_p表示。

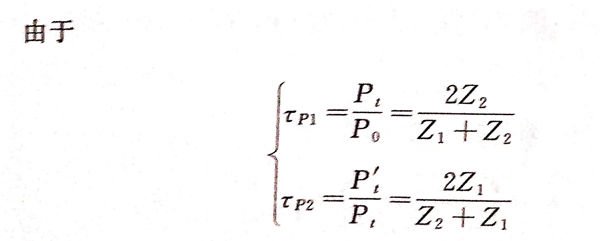

所以

對比聲強透射率D和聲壓往復透過率T_p,可知兩者在數值上相等。

超聲波垂直入射于不同聲阻抗介質的界面，有以下四種反射和透射情況。

a.  Z₁<Z₂

 若聲波從水中入射到鋼中，水的聲阻抗為Z1=1.5×106kg/(㎡·s),鋼的聲阻抗為Z2=46×106kg/(㎡·s),水／鋼界面上的

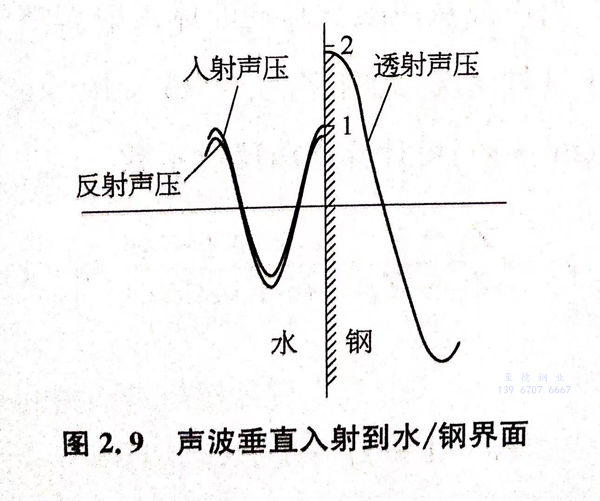

 圖2.9表示從水入射到鋼時，聲壓在兩側的分布。當聲波從聲阻抗小的介質人射到聲阻抗大的介質時，反射聲壓較入射聲壓略低，而透射聲壓高于入射聲壓，且等于兩者之和。由聲強透射率D的大小可知入射聲強中只有12.24%的能量進入鋼中。

b. Z₁>Z₂

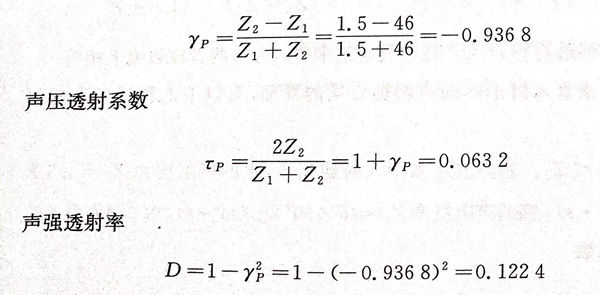

若聲波從鋼入射到水中，此時界面的聲壓反射系數

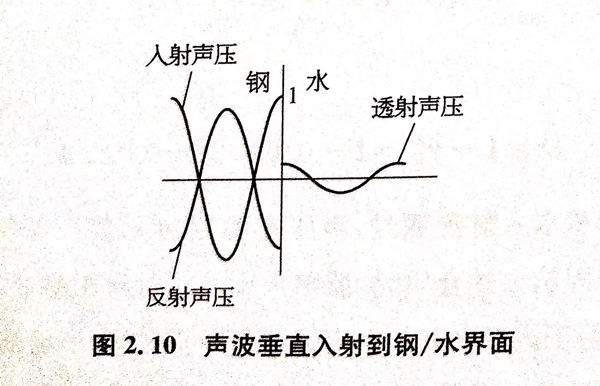

圖2.10表示從鋼入射到水時，兩側的聲壓分布。當聲波從聲阻抗較大的介質入射到較小的介質時，反射聲壓較入射聲壓略低；而透射聲壓因入射聲壓與反射聲壓相位相反，其數值也較小。計算得知入射聲強中同樣有12.24%的能量進入水中。

c. Z₁ ＞ Z₂

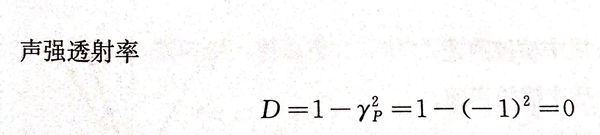

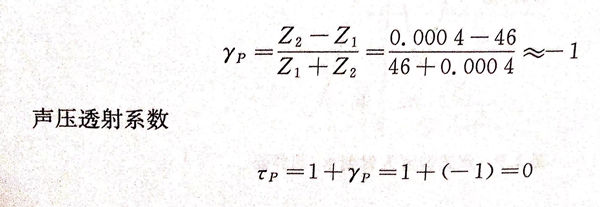

 當聲波從聲阻抗高的固體入射到空氣中，例如從鋼中入射到空氣中，就屬于這種情況，此時Z₁(鋼）＝46×10⁶kg/(㎡·s),Z₂(空氣）＝0.0004×10⁶kg/(㎡·s),可計算聲壓反射系數

 此時，聲波在界面處幾乎全部被反射，無法透射到空氣中，因此，當超聲波探頭與粗糙待測件表面接觸，如果不加耦合劑，就相當于探頭與待測件表面間有一層空氣，導致聲波能量無法透射到待測件中，無法進行探傷。

d. Z₁≈Z₂

 當聲波從兩種聲阻抗相近的介質界面經過時，例如普通碳鋼焊縫金屬與母材金屬之間，聲阻抗相差僅1%,此時，界面的聲壓反射系數

此時，在界面處反射聲壓極小，而透射聲壓幾乎與入射聲壓相同；聲波能量幾乎全部透射到第二種介質中。

2. 超聲波斜入射到兩種介質界面處的反射折射情況

當超聲波以一定角度斜入射到兩種介質界面時，會發生反射和折射現象，且遵循反射和折射定律。一定條件下，還會發生波型轉換現象。

 a. 超聲縱波斜入射

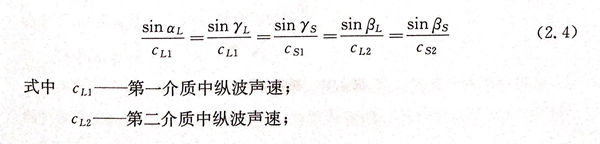

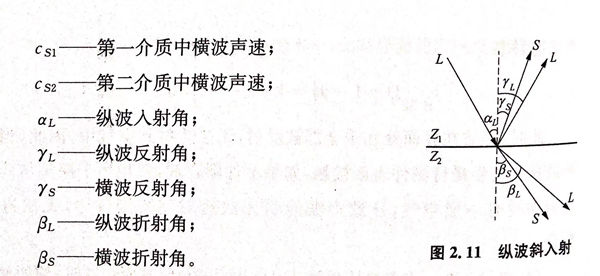

當超聲縱波斜入射到兩種介質界面時，反射波和折射波的傳播方向符合反射定律、折射定律，如圖2.11所示，即

 由式（2.4)可知，在同一介質中聲波縱波波速不變，因此縱波反射角與縱波入射角相等，即α_L=γ_L,同時，同一介質中縱波聲速大于橫波聲速，因此縱波反射角大于橫波反射角，縱波折射角大于橫波折射角，即γ_L>γ_s,β_L>β_s.

當α_L增加時，β_L也增加，增加到一定程度時，β_L=90°,這時所得縱波入射角稱為第一臨界角，常用a_I表示。當α_L>α_I時，第二介質中既有折射縱波L,又有折射橫波S.

當α_L增加時，β_s也增加，增加到一定程度時，β_s=90°,這時所得縱波入射角稱為第二臨界角，常用a_II表示。當α_I<α_L<a_II時，第二介質中沒有折射縱波L,只有折射橫波S,這種情況也是橫波探頭的制作原理。

b. 超聲橫波斜入射

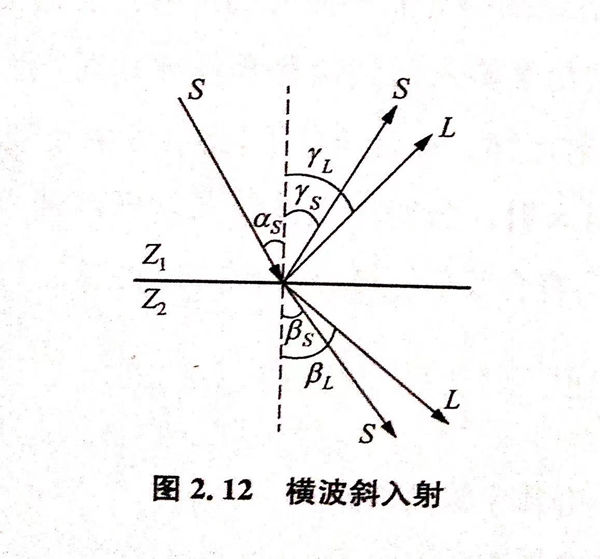

當橫波以一定角度入射到兩種固體界面時，也會出現波形的轉換，如圖2.12所示。

同樣地，橫波斜入射也符合反射、折射定律：

橫波斜入射時，隨著α_s增加，y_L=90°時，所對應的橫波人射角α_s為第三臨界角，常用α_III表示，橫波入射角大于第三臨界角時，產生橫波全反射現象。
