1. 電刷鍍錫目的物

 15Cr11MoVA不銹鋼套筒是汽輪機(jī)組上的重要零件。由于它在高溫、高壓下長(zhǎng)期工作，因而要求它的內(nèi)部表面和小孔具有高強(qiáng)度，高的抗蝕性和耐磨性，而外部表面則要求具有良好的可加工性。為了滿足這些要求，對(duì)套筒內(nèi)表面和小孔要進(jìn)行氮化處理，而對(duì)其外部表面應(yīng)采取鍍錫防滲氮措施。

2. 電刷鍍錫工藝流程

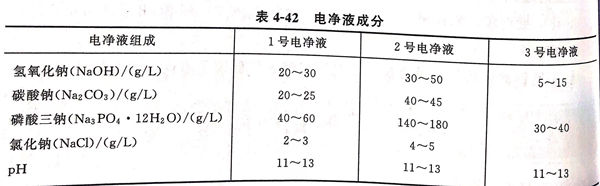

  電凈（電凈溶液見表4-42中的 1號(hào)電凈液，工作電16V,時(shí)間為電凈至表面均勻潤(rùn)濕不掛水珠為止）→水沖洗→活化（活化溶液成分硫酸 80g/L,硫酸銨110g/L,電壓為＋12V,反接，即工件接正極，鍍筆接負(fù)極，表面活化至均勻淺灰色后，變電壓為－12V,正接，即工件接負(fù)極，表面活化至均勻較深灰色為止）→水沖洗→刷鍍錫［鍍錫溶液成分參見4.9.12之（3)，工作電壓 3~7V,溫度室溫，陽(yáng)極與工件之間的相對(duì)運(yùn)動(dòng)速率為15~16m/min,錫層厚度為 6~7μm]→水→中和（用電凈液無(wú)電擦技）→熱水授泡（溫度 50℃熱水，時(shí)間5min)→干燥→氨化（鍍錫后3天內(nèi)）。

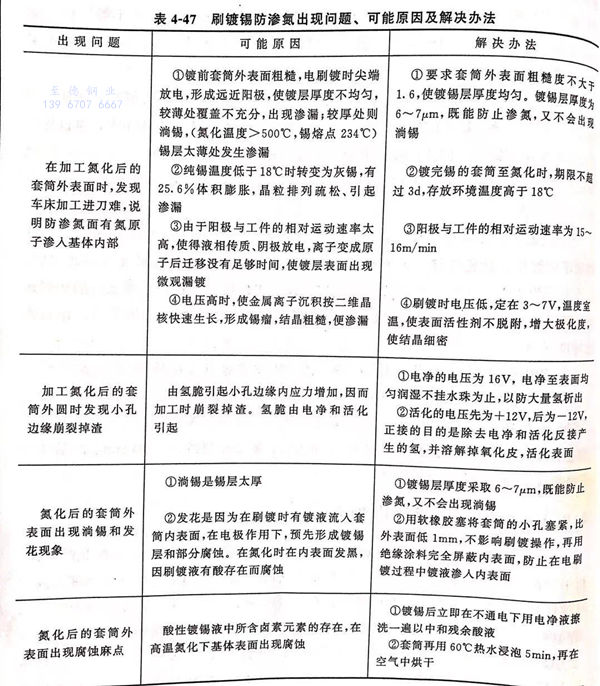

3. 刷鍍錫防滲氮出現(xiàn)問題，可能原因及解決辦法見表 4- 47 。
