1. 堿性銅電刷鍍液的性質

  堿性銅電刷鍍液呈微堿性，pH為7~8,顯藍紫色。銅離子含量均為50g/L,20℃時相對密度為1.13,電導率為0.142 Ω-1·cm-1。工作通風要好，不要用手接觸鍍液。

2. 堿性銅電刷鍍新的性質及用途

  堿性銅電刷鍍銅層結晶致密，結合力好多用作過渡層或中間層、釬焊層和導電層，防滲碳和防氮化層。

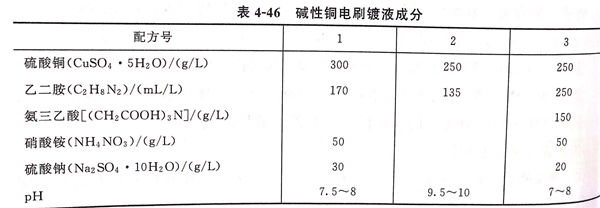

3. 堿性銅電刷鍍液成分，見表4-46.

4. 堿性銅電刷鍍液的配制

  以配方3為例，在1000mL燒杯中加入硫酸銅250g,蒸餾水250mL,加熱攪拌溶解，冷卻至20℃,量取二乙胺250mL,在攪拌下緩慢滴入硫酸銅溶液，由于是放熱反應，溫度升高后要冷卻后再加。在500mL的燒杯中，加入氨三乙酸150g,加蒸餾水100mL,加入氫氧化鈉92g,攪拌使兩者溶解，冷卻后加入硝酸銨50g,硫酸鈉20g,攪拌溶解后加入硫酸銅乙二胺溶液中，冷卻后加入1000mL量筒或量瓶中，加蒸餾水稀釋至刻度，最后測量pH,低了，加少許10%氫氧化鈉溶液以便升高pH;高了，加少許10%硫酸溶液以便降低pH。

5. 操作方法及工藝規(guī)范

 耗電系數(shù)：0.18A·h/(d㎡2·μm),在循環(huán)使用過程中耗電系數(shù)不變；

 工作電壓：6~15V;

 接電方式：按正極性連接，工件接負極，鍍筆接正極；

 陰陽極相對運動速率：10~30m/min;

 使用溫度：20~50℃;

 在循環(huán)使用過程中，銅離子濃度在剩余溶液中增加，堿銅刷鍍液屬富集鍍液。

 沉積速率：12.8μm/min;

 鍍層最大厚度：一般為0.02~0.03mm.
