1. 鍍層要求

 卡尺主尺刻線(xiàn)面鍍?nèi)榘足t，散光性好，結(jié)晶細(xì)致，厚均勻，其他部位不鍍鉻。

2. 局部鍍鉻夾具設(shè)計(jì)要求

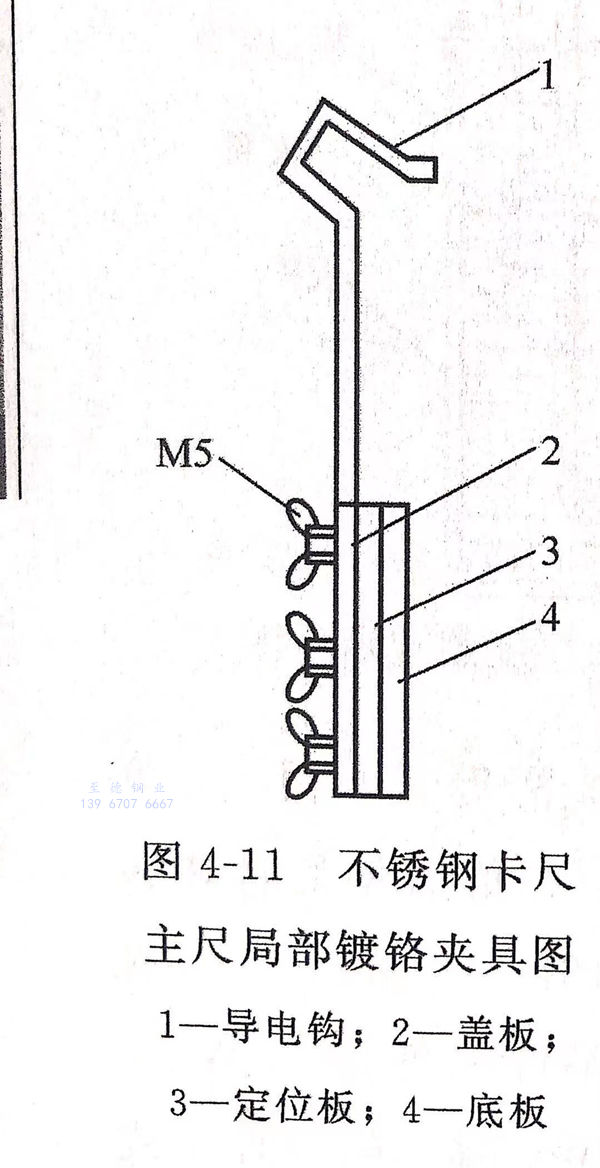

 設(shè)計(jì)的夾具遮蓋能力強(qiáng)，絕緣性能好，電力線(xiàn)分布均勻，裝拆零件方便。組合夾具見(jiàn)圖4-11,由蓋板、定位板、底板、導(dǎo)電鉤組成。蓋板、定位板、底板均采用3~5mm厚聚氯乙烯塑料板制成，裝掛好的零件用螺釘緊固，每只夾具可裝8把不銹鋼卡尺主尺。塑料板不得在高于60℃的熱水中清洗。使用中陽(yáng)極比夾具長(zhǎng)時(shí)，可裝上?1.5~2mm 銅絲做陰極保護(hù)圈，以免燒毛鉻層。

3. 鍍鉻溶液成分和工藝條件

 鉻酐（CrO₃)  280~320g/L  、三價(jià)鉻（Cr³⁺)   ≤3g/L

 硫酸（H₂SO₄)  3.9~4.1g/L  、 陰極電流密度  28~30A/d㎡

 酸質(zhì)量比（鉻酐與硫酸）100 : (1.3~1.4)  、 溫度 （50±1)℃ 、  時(shí)間  50~60min

 a. 鉻酐濃度過(guò)低時(shí)，鍍液分散能力變差，影響鍍層的均勻性。

 b. 鉻酐與硫酸比值減少時(shí)，鉻層反光性增強(qiáng)，散光性變發(fā)，不能得到乳白鉻。

 c. 鍍液中三價(jià)鉻將迅速升高，應(yīng)定期采用小陰極大陽(yáng)極通電處理以降低三價(jià)鉻。

4. 工藝流程

  卡尺主尺刻線(xiàn)面吹砂［吹砂后，存放在防銹水中，含有亞硝酸鈉（NaNO₂) 180~200g/L,碳酸鈉（NazCO₃,10H₂O) 6~10g/L,室溫，存放時(shí)間不超過(guò)24小時(shí)，以保持吹砂面的均勻性］→流動(dòng)冷水洗→電解除油［氯氧化鈉（NaOH) 33~40e/L,碳酸鈉（NazCO₃·10H₂O) 20~30g/L,磷酸三鈉（NasPO₄·12H₂O) 20~30g/L,硅酸鈉（Na₂SiO₃) 3~5g/L,溫度60~80℃,電流密度3~5A/dm²,時(shí)間先陰極除油3~5min,后陽(yáng)極除油1~2min]→熱水洗→冷水洗→活化［硫酸（H₂SO₄)100~150g/L,室溫，時(shí)間1min]→冷水洗→裝入夾具→冷水洗→人槽預(yù)熱（時(shí)間1~2min)→陽(yáng)極腐蝕（0.5~1min)→陰極低電流密度活化（持續(xù)時(shí)間2min,上升時(shí)間不少于5min,使鍍件表面活化）→沖擊電流（持續(xù)時(shí)間3min)→正常電流電鍍→回收槽清洗→流動(dòng)熱水洗（40~60℃)→拆卸夾具→熱水浸泡（90~100℃)→去氫（溫度140~160℃,時(shí)間2~3h)→檢驗(yàn)。

5. 不合格鉻層退除

 氫氧化鈉（NaOH)   60~80g/L  、 溫度  室溫  、 陽(yáng)極電流密度（DA)   3~8A/d㎡

 當(dāng)鉻層退凈時(shí)應(yīng)立即取出，否則會(huì)出現(xiàn)條紋和腐蝕麻點(diǎn)等疵病。

 退凈的零件經(jīng)活化后即可重新鍍鉻。
