1. 零件類型

 如噴涂糖衣片采用的高壓無氣噴涂機上使用的涂料缸，采用2Cr13不銹鋼材料，具有高化學穩定性，但硬度不高，易于磨損。要求內孔表面鍍硬鉻，增加耐磨性和減少與介質的親和力，鍍層技術要求如下：

 ①. 鉻層厚度0.04~0.07mm.

 ②. 鉻層結晶細致、均勻，從端面向內孔觀察要有鏡面光亮，不允許有凹痕、麻點、燒焦、皺紋等。

 ③. 兩端口部鍍后尺寸錐度差小于0.01mm,不允許有橢圓度。

 ④. 鉻層硬度（HV)大于800。

2. 工裝夾具

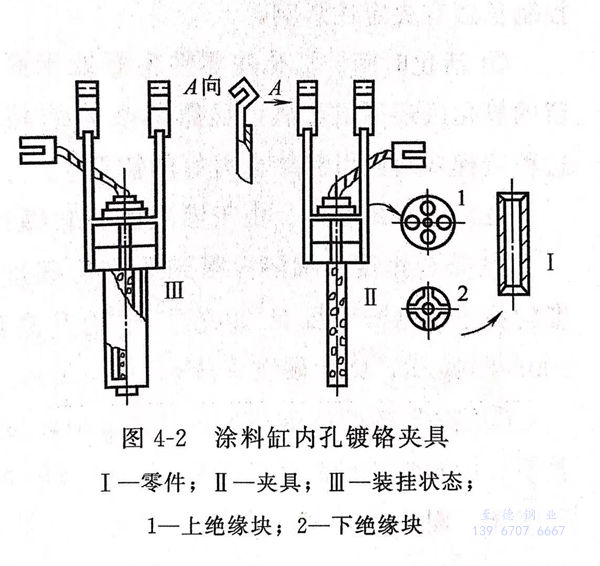

 見圖4-2,陽極用含銻8%的鉛-銻合金制成，陽極面積是陰極面積的1/3~1/2,錐度1:50,下小上大，澆鑄成型后車削成型。陽極上鉆有孔以利于電解液對流，同時增加陽極面積。陰陽極之間采用非金屬隔電絕緣，即用聚氯乙烯或有機玻璃做成有孔的上下絕緣塊，將陽極位置固定在零件內孔中心，有利于溶液和氣體自由逸出。

3. 鍍液成分和工藝選擇

a. 溶液成分

  鉻酐（CrO₃)  200~250g/L 、三價鉻（Cr³⁺)  2~5g/L

  硫酸（H₂SO₄)  2.2~2.7g/L 、三價鐵（Fe³⁺) ＜8g/L  、 鉻酐、硫酸比  （85~95):1

b. 工藝條件

  溫度  （50±2)℃  、 下槽預熱  30~60s

  陽極處理   DA25~30A/d㎡,時間20~25s,斷電15s

  小電流施鍍   DK<10A/d㎡,時間4min,轉正常電流密度（35~40A/d㎡)

4. 工藝流程

  檢查內孔→檢測鍍前尺寸→絕緣（零件非鍍面和掛具外表面用聚氯乙烯塑料膠帶包扎緊）→裝掛具（按圖4-2所示）→裝陽極→電化學除油→熱水洗→冷水洗→入槽預熱→陽極處理→小電流施鍍（4min)→轉正常電流鍍鉻→取出陽極、零件入回收槽→冷水洗兩次→去氫→送檢。

5. 工藝技術探討

a. 鍍層結合力

①. 預熱

   零件與電解液溫差在±1℃.

②. 陽極處理時間

  只要能達到去除表面氧化膜即可?？刂圃?5秒以內。時間控制長短有決定性影響。

③. 活化時間

  活化使零件表面處于高度活化狀態。活化產生的氫氣把表面殘留的氧化膜還原成金屬，顯露其基體結晶表面，活化4分鐘后轉入正常電流電鍍。這種階梯式給電可獲結合力好的鍍層。

b. 鍍層耐磨性

  由于鍍液成分和操作條件的改變會顯著影響鍍層的硬度。

①. 鉻酐濃度

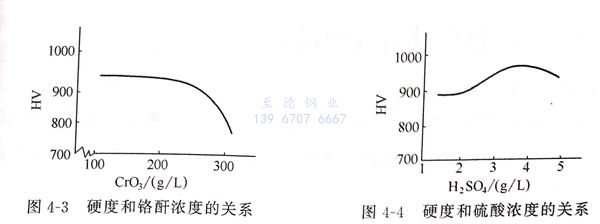

 稀溶液得到的鉻層硬度高，耐磨性好。見圖4-3硬度和鉻酐濃度的關系，鉻酐濃度自200g/L開始升高而硬度（HV)隨之下降。故選用鉻酐200~250g/L,鉻層硬度（HV)可達900.

②. 鉻酐／硫酸的酸比值

此比值對硬度很關鍵。圖4-4表示硬度和硫酸濃度的關系。內孔鍍鉻的酸比值控制在（85~95):1較好，電流效率稍有降低，但鉻層硬度高，耐磨、光亮、密實。

③. 電流密度（DK)和鍍液溫度（T)

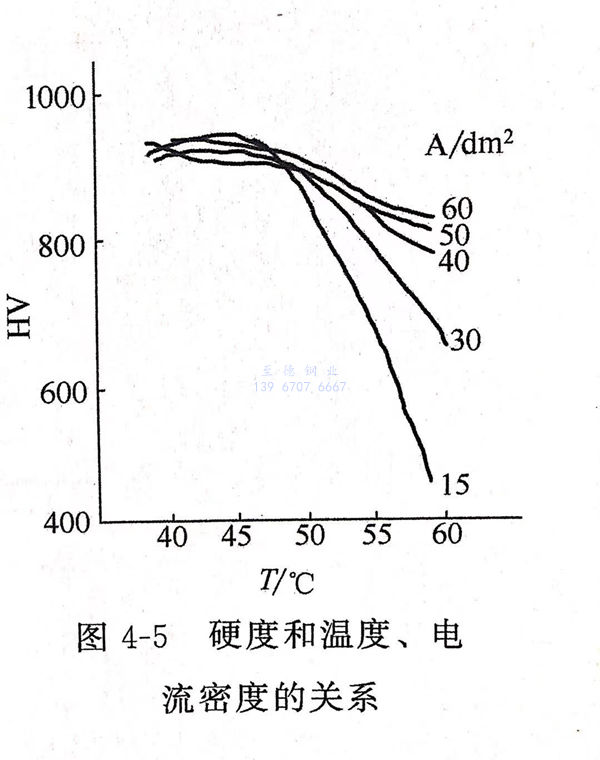

圖4-5為硬與溫度（T)和DK的關系，當DK=35~40A/d㎡、T=45~50℃時，鍍層硬度高。

c. 鍍層的光澤性

①. 三價鉻或鐵的影響

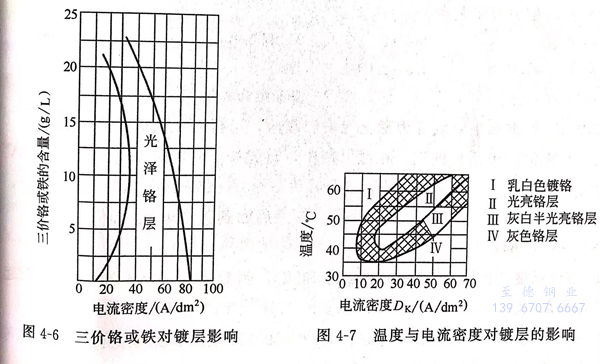

  圖4-6表示三價鉻或鐵對鍍層的影響，內孔鍍鉻的三價鉻（Cr³⁺)含量取2~5g/L為佳。過少則沉積速率慢，過多則縮小光亮范圍。三價鉻含量高易使內孔上端鉻層沉積減緩，下端鉻層沉積加快。鐵應控制在8g/L以下，過高使電流波動，難以獲得光澤鍍層。

②. 溫度與電流密度的影響

  圖4-7所示內孔鍍硬鉻，溫度和電流密度應取下限。因為孔內陰陽極距近，溶液對流性差，內孔溫度比外面高，溫度取上限會使鍍層發烏無光。電流密度取中等，即35~40A/d㎡,T為50~55℃,可得沉積光亮硬鉻，見圖4-7Ⅱ區所示。
