銹層的穩(wěn)定化狀況，雖然可以根據(jù)銹層的色調(diào)、致密性、黏附性等用肉眼進(jìn)行診斷，可是缺乏定量性、客觀性。經(jīng)常使用的方法是鐵銹試驗(yàn)。把含有JIS H8617“鍍鎳及鍍鎳鉻”的附屬書3中規(guī)定的試驗(yàn)液（把黃血鹽10g、赤血鹽10g、氯化鈉60g在水中溶解后稀釋到1L)的濾紙粘貼在用鋼絲刷除去浮銹的耐候鋼表面上，在濾紙上生成了由巢通過(guò)腐蝕產(chǎn)生的Fe2+藍(lán)色斑點(diǎn)，根據(jù)它的分布和數(shù)量進(jìn)行判斷。這種方法相當(dāng)于巢分布的檢查。

 鐵銹試驗(yàn)在現(xiàn)場(chǎng)容易使用，而且不需要特別的器具和測(cè)定儀器，所以簡(jiǎn)便易行，可是在腐蝕過(guò)度生成了厚層銹的表面上，試驗(yàn)液不容易使巢的部位發(fā)生腐蝕，所以斑點(diǎn)減少，容易得出好像銹層已經(jīng)充分地進(jìn)行了穩(wěn)定化那樣的錯(cuò)誤結(jié)論。

 岡田等以解釋銹層結(jié)構(gòu)為目的，把最初進(jìn)行的銹層斷面的偏光顯微鏡觀察應(yīng)用到實(shí)際中，也可以根據(jù)內(nèi)層的消光層即非晶質(zhì)層的形成狀態(tài)來(lái)研究銹層的穩(wěn)定化狀況。在幾篇報(bào)告中看到了這樣的例子。因?yàn)樵瓉?lái)是作為研究手段使用的，所以不但麻煩而且要求磨片相當(dāng)熟練。顯微鏡觀察試樣實(shí)際上僅限于長(zhǎng)度10mm,照相記錄下來(lái)的照片只是其中的極小部分，所以在全部狀況的判斷上不太適用。并且，為了取樣必須切取結(jié)構(gòu)物的一部分。

 木平等為了研究二層結(jié)構(gòu)的耐候鋼銹層的防蝕功能，使用阻抗法進(jìn)行了研究。把銹層作為電極在0.1M Na₂SO₄中研究交流阻抗應(yīng)答時(shí)，發(fā)現(xiàn)在1 kHz~100 mHz之間碳素鋼和耐候鋼出現(xiàn)了差別，用等價(jià)電路解析和高頻解析得出結(jié)論；在該頻率帶的阻抗是通過(guò)銹層的離子透過(guò)電阻。

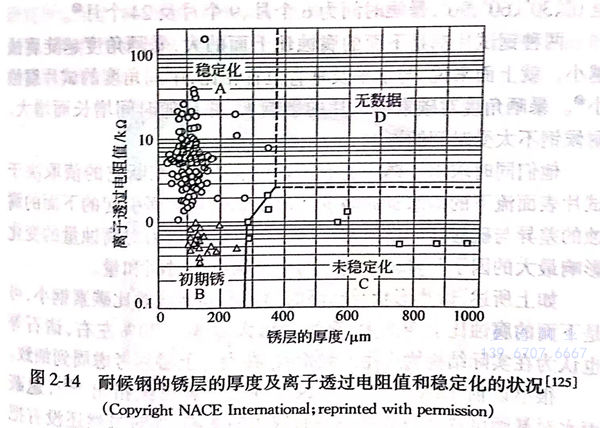

  為了把它附著在鋼上應(yīng)用于銹層的現(xiàn)場(chǎng)測(cè)定，開(kāi)發(fā)了現(xiàn)場(chǎng)用的傳感器。把兩根傳感器稍微離開(kāi)一定距離放到銹層表面上，可以求出通過(guò)Na₂SO₄溶液外加特定頻率的交流時(shí)的阻抗應(yīng)答。他們已把這種傳感器應(yīng)用于各種長(zhǎng)期暴曬試驗(yàn)材料或?qū)嵱媒Y(jié)構(gòu)件，求出了離子透過(guò)電阻值，同時(shí)用膜厚儀測(cè)定了銹層的厚度，歸納后的結(jié)果示于圖2-14.根據(jù)該結(jié)果，穩(wěn)定化后銹層的厚度約350gm以下，具有1kΩ以上的離子透過(guò)電阻值。穩(wěn)定化進(jìn)行后的電阻值是幾十千歐姆，有的場(chǎng)合可達(dá)到100kΩ以上。初期銹層厚度是300gm以下，電阻值是1kΩ以下，可是穩(wěn)定化的場(chǎng)合銹層厚度不增加卻增加了電阻值，相反沒(méi)有穩(wěn)定化的銹層厚度增加到數(shù)百微米，而電阻值卻停留在數(shù)千歐姆以下。

 耐候鋼的銹層的厚度及離子透過(guò)電阻值和穩(wěn)定化的狀況（Copyright NACE International;reprinted with permission)這種測(cè)定器現(xiàn)在尚未普及，然而作為惟一的定量測(cè)定器期待能夠擴(kuò)大它的應(yīng)用。木平等好像已經(jīng)考慮到離子透過(guò)電阻基本上與透過(guò)連續(xù)銹層的離子移動(dòng)對(duì)應(yīng)，然而Schwarz的巢的考慮方法，進(jìn)一步考慮鐵銹試驗(yàn)的有效性，我想可以認(rèn)為已經(jīng)求出了在巢部分的離子容易移動(dòng)所對(duì)應(yīng)的值。
