輸電鐵塔的防蝕，一般采用鍍鋅的方法。雖然防蝕效果取決于大氣環(huán)境的腐蝕性，可是其壽命有數(shù)十年之久，幾乎沒(méi)有問(wèn)題。然而因?yàn)殄冧\的狀態(tài)在外觀上不受歡迎，所以涂了褐色漆，在使用壽命50年之中需要進(jìn)行一至數(shù)次補(bǔ)修涂漆。另一方面，裸露耐候鋼的銹的顏色適合于景觀，還具有維修管理費(fèi)用低的特性。

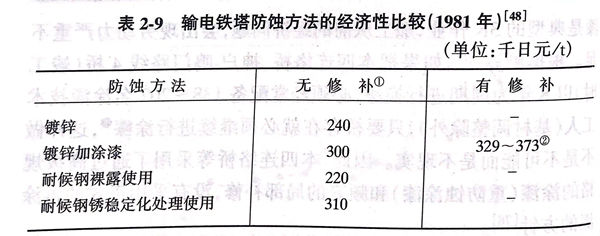

 根據(jù)驗(yàn)算，如果使用裸露耐候鋼，建設(shè)、維持管理費(fèi)用要比鍍鋅便宜，即使進(jìn)行銹穩(wěn)定化處理，如果考慮鍍鋅的修補(bǔ)涂漆費(fèi)用的話，也能保持費(fèi)用上的優(yōu)越性（表2-9)。

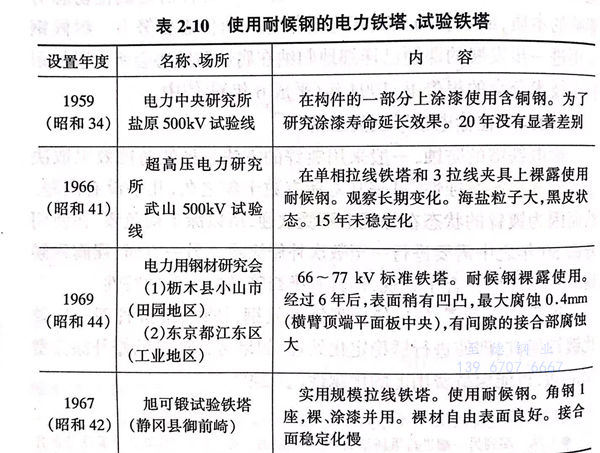

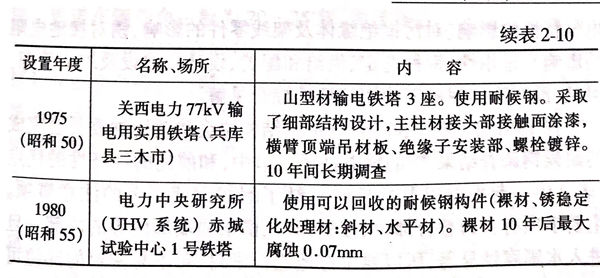

 20世紀(jì)60年代后期（昭和40年代前期），為了研究在輸電鐵塔上使用裸露耐候鋼銹層穩(wěn)定化的平滑度，曾經(jīng)建設(shè)了如表2-10所示的幾個(gè)試驗(yàn)鐵塔。還有，1969年（昭和44年）輸電線建設(shè)技術(shù)研究會(huì)訪問(wèn)了U.S.Steel公司，調(diào)查了在美國(guó)的實(shí)績(jī)或使用上的優(yōu)點(diǎn)和存在問(wèn)題。

 1975年（昭和50年），關(guān)西電力為了研究裸露耐候鋼在輸電線上的適用性，在兵庫(kù)縣三木市的山中（神戶國(guó)包線77kV二次線）建設(shè)了3座山型耐候鋼輸電鐵塔（實(shí)用鐵塔）。在10年間綜合地研究了耐候性、初期及數(shù)年后的力學(xué)性能、焊接性、與周圍環(huán)境的協(xié)調(diào)性及融合性、銹的流出及飛散程度和附近的污損、附著銹的絕緣體的電氣特性、結(jié)構(gòu)上必要的考慮以及保養(yǎng)上應(yīng)考慮的問(wèn)題等。作為結(jié)構(gòu)上的研究項(xiàng)目，研究了山型鋼的安裝方法（擋雨、接雨、水平材的排雨等）、疊合部位的腐蝕影響（銹的膨脹和螺栓附加荷重、結(jié)點(diǎn)板的厚度、重合面的防蝕法）、混凝土頂端附近的腐蝕、銹的電阻（維修接地器具安裝時(shí)的接觸電阻、從鐵塔頂部到最下部的電阻）等。

 電氣學(xué)會(huì)輸電用鐵塔設(shè)計(jì)標(biāo)準(zhǔn)特別委員會(huì)在1974~1975年（昭和49~50年）進(jìn)行了各國(guó)規(guī)格的調(diào)查，調(diào)查了美國(guó)和加拿大的耐候鋼使用的實(shí)際情況［48].根據(jù)具有實(shí)際使用經(jīng)驗(yàn)的電力公司的回答，就經(jīng)濟(jì)性來(lái)說(shuō)，分為比鍍鋅便宜的和沒(méi)有很大差別的兩種；就銹污損絕緣體的電氣特性來(lái)說(shuō)，都是良好的?？墒牵捎谒献鳂I(yè)時(shí)衣服被污染、耐候性沒(méi)有保證、接合部的腐蝕大等原因，耐候鋼在輸電鐵塔上的使用還沒(méi)有被正式接納。

 電氣協(xié)同研究會(huì)輸電用耐候鋼材專業(yè)委員會(huì)［1974年（昭和49年）設(shè)立］為了省力和美觀綜合地研討了耐候鋼，于1977年（昭和52年）出版了報(bào)告書(shū)［80].詳細(xì)地?cái)⑹隽四秃蜾摰氖褂脤?shí)際情況、耐候性能、力學(xué)性能、機(jī)械加工性、焊接性、穩(wěn)定銹生成的促進(jìn)、電氣特性的影響（對(duì)污損絕緣體及架線零件的影響、銹對(duì)接地電阻的影響）、適用性（鋼種選定、供給和配置、設(shè)計(jì)）、建設(shè)及維護(hù)管理。但是，沒(méi)有闡述耐候鋼使用好壞的綜合見(jiàn)解。

 在1981年（昭和56年）日本鋼結(jié)構(gòu)協(xié)會(huì)防銹防蝕委員會(huì)完成的耐候鋼調(diào)查結(jié)果的輸電鐵塔一節(jié)中，和前述的經(jīng)濟(jì)性的優(yōu)點(diǎn)（表2-9)一起根據(jù)以前的見(jiàn)解總結(jié)了耐候鋼使用上的注意事項(xiàng)。主要事項(xiàng)有：（1)疊合部位、接縫部位、橫梁頂端部位等的內(nèi)部一旦進(jìn)入水則腐蝕顯著，所以要很好地進(jìn)行密封，對(duì)不易密封的部位可用涂漆、黏結(jié)劑等進(jìn)行密封；（2)回避存積雨水的結(jié)構(gòu)；（3)架線零件由于連接部的銹引起不接觸狀態(tài)，可能會(huì)發(fā)生電波故障雜音，所以要采取相應(yīng)措施；（4)絕緣子即使被銹污損也沒(méi)有電氣特性上的問(wèn)題；（5)裸露使用、銹穩(wěn)定化處理使用、涂漆使用的全部場(chǎng)合接觸電阻都相當(dāng)高，所以要在橫梁等需要的部位設(shè)置現(xiàn)場(chǎng)用地線安裝板等等。

 日本電力中央研究所在赤城試驗(yàn)中心院內(nèi)于（1980年）（昭和55年）建成的UHV實(shí)用規(guī)模鐵塔1號(hào)上試用了耐候鋼構(gòu)件，經(jīng)過(guò)10年的調(diào)查，雖然裸露使用的耐候鋼在容易積水的部分銹層有些變色，可是顯現(xiàn)出耐候鋼本來(lái)的銹的穩(wěn)定化,并且鋼管構(gòu)件通過(guò)兩端密封后沒(méi)有發(fā)生內(nèi)部腐蝕。根據(jù)同時(shí)進(jìn)行試驗(yàn)的試片，10年間的腐蝕量最大是0.07mm.根據(jù)這些數(shù)據(jù)，該報(bào)告認(rèn)為耐候鋼優(yōu)點(diǎn)很多，在輸電鐵塔上使用是完全可能的。

 耐候鋼在輸電鐵塔上的應(yīng)用到目前為止一直沒(méi)有進(jìn)展。耐候鋼在鐵塔上一般的使用量在1987年（昭和62年）之前每年幾百噸以下，以后雖然增加到幾千噸，可是只占耐候鋼國(guó)內(nèi)使用量的1%或者更低，其主要用途是棒球場(chǎng)或滑雪場(chǎng)的照明塔、高爾夫球練習(xí)場(chǎng)的防護(hù)柵用鋼柱等。
