零件名稱：不銹鋼彈簧，見圖8-26.

材質：0Cr15Ni7Mo2Al(PH15-7Mo)。

熱處理要求：淬火回火硬度42~48HRC。

1. 零件常見的失效形式及應具備的性能

  彈簧是機械設備中的重要零件，主要起緩沖和減震的作用，有的彈簧在需要產生和恢復變形時，將機械動能轉換為形變能，或者將形變能轉換為機械動能。機械運行中，彈簧出現(xiàn)故障，會影響整個設備的功能，所以，彈簧應根據(jù)設計要求，保證其使用功能。彈簧在外力作用時，根據(jù)力的大小，保持規(guī)定的變形度是重要的條件之一，一般用熱處理后的硬度作為常見的考核指標。這個彈簧是某重要設備用的螺旋壓簧，除要求硬度和檢測力與變形度的對應關系外，還要求具有耐腐蝕性。

2. 材料選用原則和熱處理工藝選擇

  彈簧需要有耐腐蝕性，所以，在不銹鋼范圍內選擇材料。在不銹鋼中，半奧氏體沉淀硬化不銹鋼具有較高的屈服極限和屈強比，可通過熱處理方法調整性能，適合制造彈簧。該彈簧材料選用半奧氏體沉淀硬化不銹鋼0Cr15Ni7Mo2Al。

3. 零件主要加工工序

  拉絲－固溶處理（A)-加工成形－調整處理（B)-修形－時效沉淀硬化處理（C)-硬檢查－矯形－檢查。

4. 熱處理工藝分析及應注意問題

 a. 固溶處理

  0Cr15Ni7Mo2Al做彈簧用鋼絲的固溶處理，一般在鋼絲生產廠用專用熱處理設備進行。這種制作彈簧用鋼絲的固溶處理必須保證無脫碳、無氧化，所以，一般是在浴爐中進行的。固溶處理加熱至1050~1070℃,保溫時間依設備不同而定，采用水冷卻。經過固溶處理的0Cr15Ni7Mo2A1硬度很低，不超過120HB,便于加工成各種彈簧。

 b. 調整處理

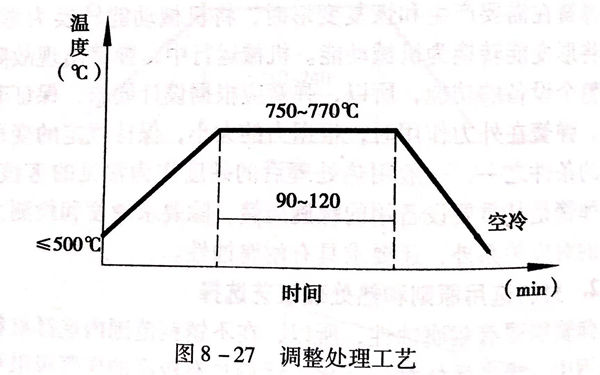

  0Cr15Ni7Mo2Al是半奧氏體型沉淀硬化不銹鋼，Ms點很低，固溶處理后基本是奧氏體組織，必須經過調整處理，見圖8-27,使Ms點提高。經750~770℃調整處理后，Ms點可提高至90℃左右。冷卻后的組織基本是板條狀馬氏體，硬度可達300HB。

  當然，這個調整處理是在用鋼絲卷制成彈簧后進行的。

 c. 時效沉淀硬化處理

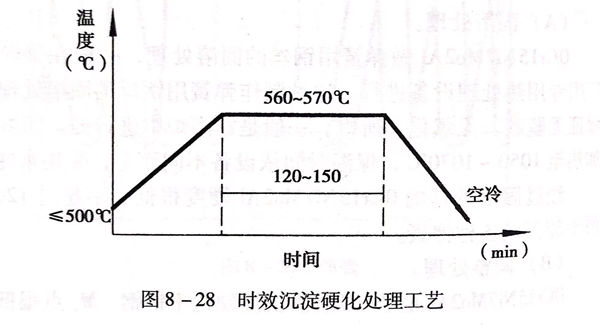

  經過調整處理，材料的組織基本上是板條狀馬氏體，在此基礎上應進行時效沉淀硬化處理，見圖8-28,使鋁、鉬等沉淀相充分沉淀析出，使材料得到強化，獲得技術要求提出的性能。0Cr15Ni7Mo2Al彈簧經560~570℃時效處理后，硬度可達45HRC,滿足了設計的要求。
