奧氏體－鐵素體沉淀硬化不銹鋼在固溶處理后，基體組織為兩相，即奧氏體和鐵素體共存，沉淀強(qiáng)化元素充分溶于其中的鐵素體中，時(shí)效時(shí)從鐵素體相中析出，使材料強(qiáng)化。所以，其熱他理也是比較簡(jiǎn)單的。

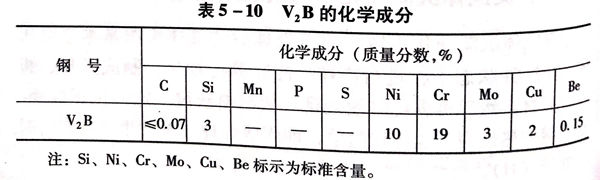

 V₂B即是一種奧氏體－鐵素體沉淀硬化不銹鋼。V₂B鋼的化學(xué)成分見表5-10。

 從表5-10可見，V₂B鋼的化學(xué)成分中，硅的含量較高，硅與鉬都起到穩(wěn)定組織中的鐵素體的作用。銅是沉淀強(qiáng)化元素，鈹（Be)不僅對(duì)鐵素體有強(qiáng)化作用，還能與鐵形成金屬間化合物Be₂Fe,與碳形成碳化物Be₂C,而且Be₂Fe和Be₂C在時(shí)效過程中的析出，也起到了較強(qiáng)的強(qiáng)化作用。

 V₂B固溶加熱溫度為1100℃左右，水冷，時(shí)效溫度可在500℃左右。

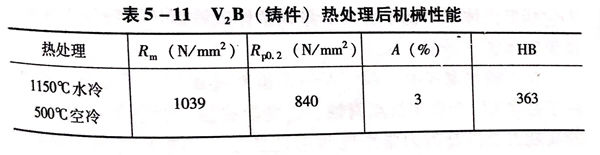

 V₂B(鑄件）熱處理后的機(jī)械性能見表5-11。
