鉬是形成鐵素體的元素，如果要使鋼獲得奧氏體組織，應(yīng)考慮鋼中鉬的影響。因此，含鉬的奧氏體不銹鋼中都適當(dāng)?shù)靥岣吡随嚨暮?，以平衡鉬的作用。在馬氏體不銹鋼中含有鉬時(shí)，熱處理應(yīng)適當(dāng)提高淬火溫度，以保證含鉬的碳化物充分溶解。

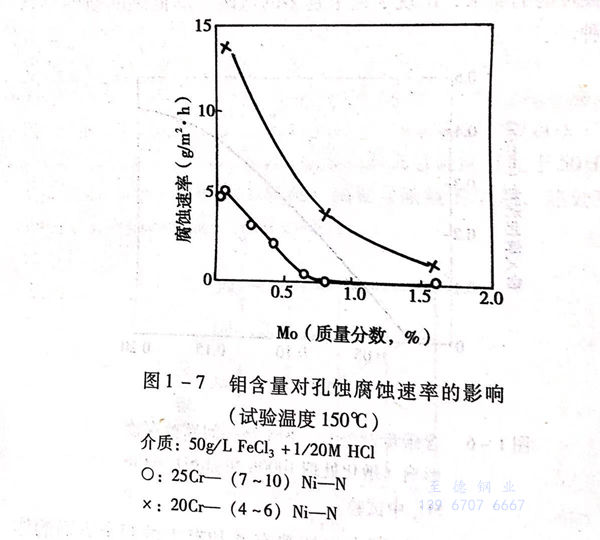

鉬加入不銹鋼中，可增強(qiáng)鋼的鈍化作用，從而提高鋼的耐腐蝕性能。如高鉻鐵素體不銹鋼加入2%~3%鉬，可提高在有機(jī)酸中的耐腐蝕性。鉬加入雙相不銹鋼后，使鋼在含氯離子介質(zhì)中的抗孔蝕能力顯著提高。見圖1-7。
有人認(rèn)為，鉬在鋼中是富集在靠近鋼基體的鈍化膜中，提高了鈍化膜的穩(wěn)定性。但鉬的存在會(huì)促進(jìn)鋼中σ相等金屬間相的形成，有使鋼材脆性增加的可能。
銅是形成奧氏體的元素，但作用效果不大，對(duì)組織無顯著影響。銅能提高奧氏體的穩(wěn)定性。不銹鋼中加入銅，主要是提高在硫酸中的抗腐蝕能力，特別是與鉬一起加入，效果更顯著，這可能與其在硫酸中有較高的穩(wěn)定性有關(guān)。銅在沉淀硬化不銹鋼中，因時(shí)效處理析出富銅的強(qiáng)化相而使鋼強(qiáng)化。
