美國關于金屬材料方面的標準化機構較多，每個機構都有自已己的鋼號表示方法，所以，美國鋼號的表示方法也比較多。常用的是AISI標準和由ASTM及SAE標準機構提出的“金屬與合金牌號統一數字系統方案”（Unified Numbering System for Metalsand Allogs),簡稱UNS系統。AISI標準和UNS編號系統主要用于鋼的鍛材和軋材。鑄鋼主要采用ACI標準。

1. AISI不銹鋼鋼號表示方法

 AISI標準規(guī)定，不銹鋼鋼號用三位數字組成，第一位數字表示鋼的類型，第二、第三位數字表示具體鋼號在該類型鋼中的順序號。如：

  2xx-鉻錳鎳氮奧氏體鋼，xx為順序號（下同）；

  3xx--鉻鎳奧氏體鋼；

  4xx--高鉻馬氏體鋼或低碳高鉻鐵素體鋼；

  5xx-低鉻馬氏體鋼（主要是耐熱鋼）；

  6xx-耐熱鋼和耐熱鎳基合金，其中，63x為沉淀硬化不銹鋼。

 鋼號末尾有的加英文字母或化學元素符號，以區(qū)別與同號鋼在成分上的一些差異。

鋼號表示方法舉例如下：

［例1] 303的主要成分（質量％）為：C≤0.15,Cr=17.0~19.0,Ni=8.0~10.0,Zr或Mo≤0.6.

［例2] 303Se的主要成分（質量％）為：C≤0.15,Cr=17.0~19.0,Ni=8.0~10.0,Se≥0.15.

2. UNS系統不銹鋼鋼號表示方法

 UNS系統鋼號由一個英文字母和其后的五位數字組成。

 英文字母代表鋼的種類和特點，如S代表不銹鋼和耐熱鋼，J代表鑄鋼等。

 字母后面的五位數字中的第一位數字是區(qū)別不銹鋼的類型，后四位數字表示順序號，如：

  S1xxxx--沉淀硬化不銹鋼；

  S2xxxx--節(jié)鎳奧氏體不銹鋼（含耐熱鋼）；

  S3xxxx-鉻－鎳奧氏體不銹鋼及沉淀硬化鋼（含耐熱鋼）；

  S4xxxx--馬氏體和鐵素體及沉淀硬化不銹鋼（含耐熱鋼）；

  S5xxxx--含鉻耐熱鋼。

UNS 系統不銹鋼鋼號基本上能對應AISI標準鋼號（AISI鋼號的三位數字對應于UNS系統鋼號中字母后的三位數字）。UNS系統不銹鋼鋼號表示法舉例如下：

［例1]  S30300的主要成分（質量％）為：C≤0.15,Cr=17.0~19.0,Ni=8.0~10.0,Zr或Mo≤0.60.其成分與AISI標準中303鋼號相同。

［例2]  S30403的主要成分（質量％）為：C≤0.03,Cr=18.0~20.0, Ni=8.0~12.0.其成分與AISI標準中304L鋼號相同。

3. ACI標準鑄造不銹鋼和耐熱鋼鋼號表示方法

 ACI標準規(guī)定，鑄造不銹鋼（含耐熱鋼）的鋼號由英文字母、數字及表示微量元素的代號組成。

 第一個英文字母有兩種情況：一種是C,表示用于650℃以下溫度的不銹鑄鋼；另一種是H,表示用于650℃以上溫度的耐熱鑄鋼。

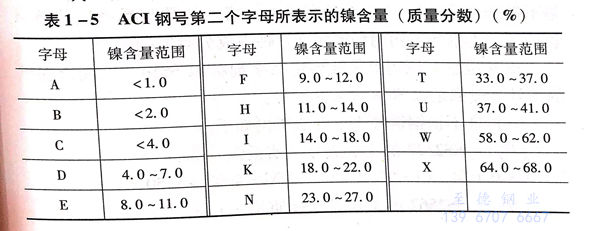

 C或H后的英文字母表示鋼中含鎳量的范圍，具體見表1-5。

 在C類的不銹鋼中，在第二個字母后畫一短線，短線后以數字標出含碳量的萬分之幾，H類的耐熱鋼不標注含碳量。

 在C類鋼鋼號后面還有的標注字母，這個字母代表鋼中加入的其他元素的種類，如C表示加入Nb,M表示加Mo,N表示N等，后加F或Fa則表示該鋼號屬于易切削鋼。

ACI鋼號表示方法舉例如下：

［例1]  CF-8M的主要成分（質量％）為：C≤0.08,Cr=18.0~21.0,Ni=9.0~12.0,Mo=2.0~3.0.

［例2]  CA-40F的主要成分（質量％）為：C=0.20~0.40,Cr=11.5~14.0,Ni≤1.0,S=0.20~0.40。是高含硫量的易切削不銹鋼。

 除上面已說明的AISI、UNS、ACI三個標準體系之外，常見的還有ASTM及ASME標準材料。ASTM 標準應用雖很普遍，但是其鋼號編制方法和規(guī)則多是引用AISA、ACI的編號體系和規(guī)則，而ASME標準鋼號基本上是在ASTM標準的基礎上或略作修改形成的，所以，這里不多做說明。
