日本對不銹鋼的需求首先始于海軍，所以如前文所述由吳海軍工廠制定了不銹鋼標(biāo)準(zhǔn)，此后又制定成海軍艦政本部標(biāo)準(zhǔn)。此后，對不銹鋼的需求又轉(zhuǎn)而來自陸軍，1932年左右作為陸軍兵器本部標(biāo)準(zhǔn)，規(guī)定了碳含量不同的13Cr系列和18Cr-8Ni系列以及新型鐵素體不銹鋼的18Cr鋼。1937年，作為JES382號，不銹鋼被列入日本標(biāo)準(zhǔn)，雖然規(guī)定了4種不同碳含量的13Cr系列鋼和3種18Cr-8Ni系列鋼，不過卻沒有包含18Cr鋼。

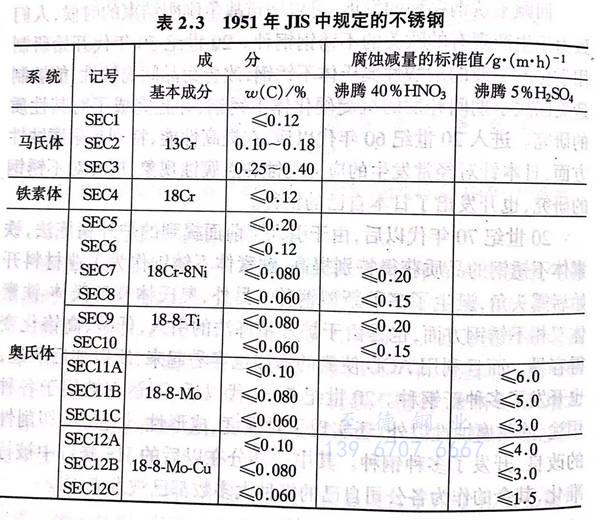

 戰(zhàn)爭結(jié)束以后，從1949年開始，開始制定各種日本工業(yè)規(guī)格，1951年制定了不銹鋼及耐熱鋼的最初的JIS規(guī)格。不銹鋼有16種，即3種馬氏體（13Cr系列），1種鐵素體（18Cr),以及12種奧氏體。由于當(dāng)時(shí)的主流是用于化學(xué)機(jī)械設(shè)備，所以奧氏體占壓倒性多數(shù)。表2.3中列出了這16種不銹鋼的基本成分和碳的含量。

 如果用現(xiàn)在的名稱來表示上述奧氏體鋼種，那就是304不銹鋼(18Cr-8Ni)、316不銹鋼(18Cr-8Ni-Mo)、316J1(18Cr-8Ni-Mo-Cu)以及321不銹鋼（18Cr-8Ni-Ti).規(guī)定碳含量的最低水平為0.060%以下。還規(guī)定了奧氏體鋼種的腐蝕試驗(yàn)值，對于碳含量在0.080%以下的18Cr-8Ni鋼和18Cr-8Ni-Ti鋼，使用沸騰40%的硝酸試驗(yàn)；對于18Cr-8Ni-Mo鋼和18Cr-8Ni-Mo-Cu鋼，使用沸騰5%的硫酸試驗(yàn)，規(guī)定了腐蝕減量。此外，表2.3中的大部分鋼種都符合歐美的標(biāo)準(zhǔn)，不過就日本國家標(biāo)準(zhǔn)來說，18Cr-8Ni-Mo-Cu是日本自己研制的鋼種，當(dāng)時(shí)，作為用于化學(xué)機(jī)械設(shè)備的鋼種，是由日本國內(nèi)的不銹鋼生產(chǎn)廠家制造的。

 1954年作為高溫高壓用渦輪葉片材料，把410J1(13Cr-0.4Mo)追加到奧氏體鋼種中，另外，由于此后氧氣制鋼的普及，奧氏體中低碳鋼的碳含量得以進(jìn)一步降低，所以其上限規(guī)定為0.04%C.一方面，通過1959年的重新調(diào)整，馬氏體中追加了431（17Cr-2Ni),鐵素體中追加了用于石油精制裝置的405(13Cr-0.2Al);另一方面，在奧氏體中廢除了304、316以及316J1鋼中碳含量為0.10%以下的鋼，新加入了301不銹鋼(17Cr-7Ni)、302不銹鋼(18Cr-8Ni、w(C)≤0.15%)、309S不銹鋼(22Cr-12Ni)、310S不銹鋼(25Cr-20Ni)以及347不銹鋼(18Cr-10Ni-Nb)。

 此后，每隔幾年日本就對標(biāo)準(zhǔn)修訂一次，如圖2.5所示。伴隨日本不銹鋼的發(fā)展，鋼種數(shù)量也在急速增加，現(xiàn)在已經(jīng)達(dá)到了80余種。1968年以前這些JIS鋼種幾乎全部都追隨歐美的原有鋼種，從1972年開始，每次修訂都加上一些自主開發(fā)的鋼種，每次修訂其數(shù)量都會增加。以下所述是在以往標(biāo)準(zhǔn)修訂中追加的部分主要鋼種，如1968年加入了317不銹鋼、317L不銹鋼(18Cr-12Ni-3Mo)、用于切削添加了硫的303(18Cr-8Ni-S)以及沉淀硬化體中的630(17Cr-4Ni-Cu-Nb)等；1972年加入了把美國的AISI329鋼改良后獲得的雙相不銹鋼 329J1(25Cr-5Ni-1.5Mo)、沉淀硬化系列631(17Cr-7Ni-Al)、用于汽車裝飾邊帶的434(17Cr-1Mo)以及鐵路車輛用含有高M(jìn)n的201(17Cr-6Mn-4Ni-N)、202(18Cr-8Mn-5Ni-N)等；1977年加入了日本開發(fā)用于耐應(yīng)力腐蝕裂紋以及汽車排氣系統(tǒng)熱反應(yīng)器的XM15J1(18Cr-12Ni-3Si)、用于器皿的410S(13Cr,w(C)≤0.08%)以及添加了銅的冷鍛用XM7(18Cr-9Ni-3.5Cu)等鋼種。

  在1981年的修訂中，把添加了0.1%以上氮的304以及316不銹鋼系列的鋼種加入到奧氏體系列中。鐵素體系列從之前的5種增加了11種和6種，這反映了從20世紀(jì)70年代開始，由于引入了VOD、AOD等爐外精煉法，各個公司對低碳、低氮的高純度鐵素體不銹鋼的開發(fā)都獲得了長足進(jìn)步，新鋼種開始占領(lǐng)市場。1991年又追加了多種鋼種，其中在奧氏體鋼中有在304鋼中添加了銅改善了成形性的鋼種，有比317不銹鋼具有更強(qiáng)耐腐蝕性的含有鉬、氮或者鉬、銅的鋼種；在鐵素體鋼中有日本獨(dú)自開發(fā)的430改良鋼和436改良鋼；在雙相鋼中有含有3%Mn的兩種鋼；在馬氏體鋼中有兩種快削鋼。在1999年板帶標(biāo)準(zhǔn)的修訂中，廢除了幾乎不再使用的含有高錳的SUS201以及SUS202.另一方面，添加了具有出眾耐大氣腐蝕性的21~24Cr-0.7~2.5Mo 鐵素體不銹鋼（SUS445J1和445J2),以及具有出眾耐應(yīng)力腐蝕性且含有高Si-Cu-Mo的奧氏體不銹鋼（SUS315J1和315J2)。

 另外，以原子能工業(yè)、石油化學(xué)工業(yè)為主體，對耐腐蝕用的Ni合金的需求進(jìn)一步擴(kuò)大，1970年JIS規(guī)定了作為耐腐蝕耐熱超合金的NCF1(76Ni-15.5Cr-8Fe)及NCF2(20Cr-30Ni)兩種鋼材，此后又有所追加，到1991年的修訂為止，已經(jīng)規(guī)定了11種合金。
