①. 疏水閥安裝形式

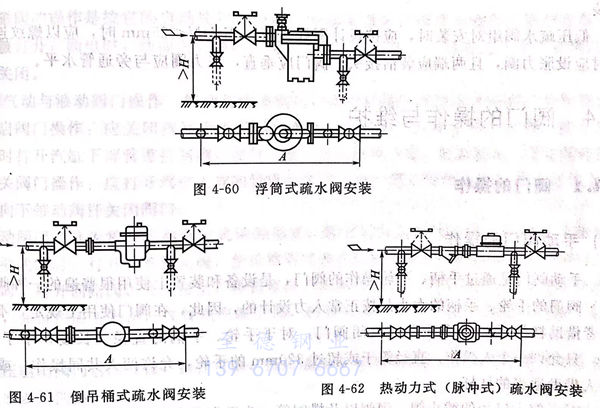

疏水閥安裝應符合設計要求形式，設計無明確要求時可參照圖4-60~圖4-62常見疏水閥安裝形式。
②. 疏水閥安裝尺寸

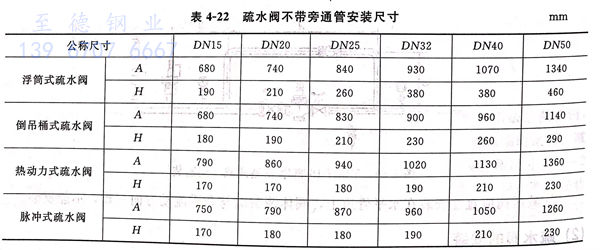

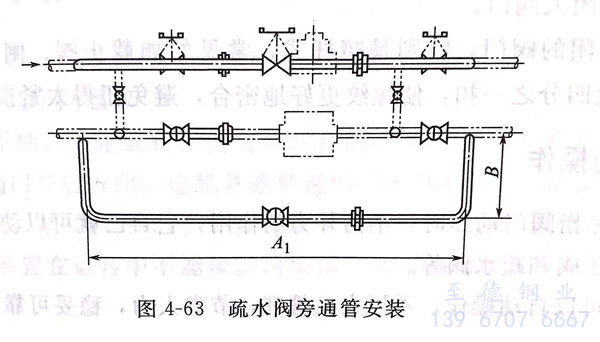

當疏水閥不帶旁通管時，安裝尺寸見表4-22.當疏水閥帶旁通管時，圖4-60~圖4-62應配合圖4-63使用。
③. 疏水閥安裝注意事項
高壓疏水閥應直立安裝在冷凝水管道的最低處和便于檢修的地方；進出口應同一水平，不得傾斜；閥體箭頭應和介質流向一致，不得反裝。
低壓疏水閥組對安裝時，應按設計圖樣進行。當DN<25mm時，應以螺紋連接，安裝時應設脹力圈，且兩端應裝活接頭，閥門應垂直，脹力圈應與旁通管水平。
