止回閥（又稱逆止閥或單向閥）是防止流體倒流的閥，從結構分類，有升降式、旋啟式、彈簧式和蝶式等幾種止回閥。

①. 升降式止回閥

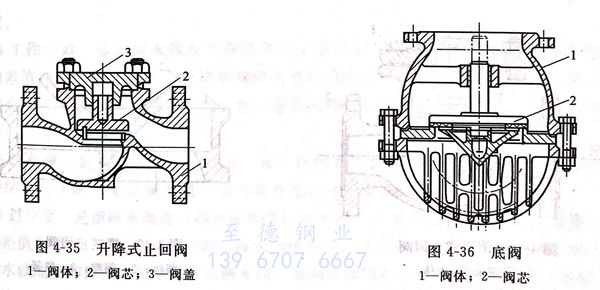

（見圖4-35)升降式止回閥的閥芯可上下自由移動，流體應由下而上推開閥芯，當閥芯下部人口壓力小于上部出口壓力時，閥芯靠自重及上部流體壓力的雙重作用而自行關閉。

②. 底閥

（見圖4-36)底閥屬于升降式止回閥，安裝在離心泵吸入管的底端（液面以上）。泵啟動前，閥芯因自重而關閉，可將水注滿底閥上部的吸入管。泵啟動后，吸入管內的吸力將底閥閥芯提升，使水流不斷進入水泵。停泵后吸力消失，底閥又自行關閉。

③. 立式止回閥

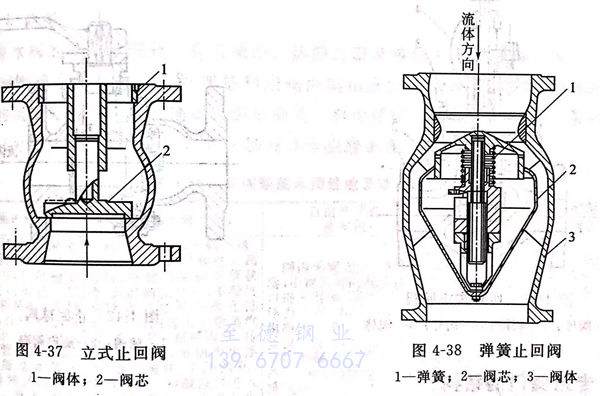

（見圖4-37)立式止回閥也屬于升降式止回閥。其動作原理與升降式止回閥完全相同，不同之處是其進口和出口在一條垂直線上，可直接安裝在立式管道上，不影響其動作性能，對豎立式管道設置止回閥十分方便。

④. 彈簧止回閥

（見圖4-38)其彈簧置于閥芯部分，當進口流體壓力產生的對閥瓣的推力大于彈簧載荷力時，彈簧即被壓縮，閥瓣開啟。流體壓力越大，閥門開度越大。反之，當流體壓力下降時，彈簧伸張，推動閥瓣關閉閥門。由于彈簧的作用，有利于降低閥門啟閉時產生的水錘壓力，而且流體通道順暢，阻力較小。此外，小直徑彈簧止回閥的閥瓣常用圓球制成的，結構更簡單。

⑤. 旋啟式止回閥

（見圖4-39)旋啟式止回閥的啟閉與升降式止回閥一樣，也是靠流體壓力的沖擊和閥芯的自重自行動作，不同的是，閥芯的啟閉方式是旋轉運動而不是上下移動，流體的入口方向應在能沖擊閥芯轉動的一側。

⑥. 蝶式止回閥

（見圖4-40)也是一種旋啟動作的止回閥，但它是雙閥瓣，并在彈簧的作用下處于關閉的位置。自下向上的流體將閥瓣推開。這種蝶式止回閥結構簡單，夾在兩個法蘭之間，外形尺寸很小，重量輕。

⑦. 切斷式止回閥

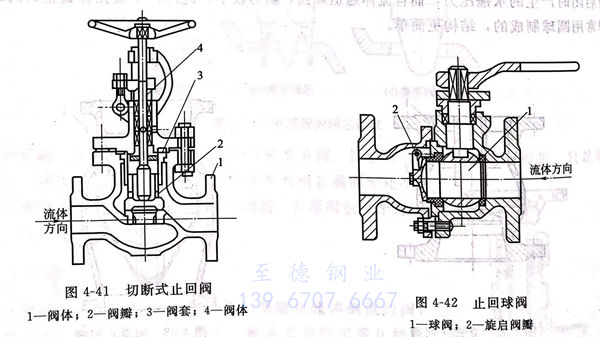

（見圖4-41)是一種能切斷流體又有止回作用的閥門，閥桿和閥瓣的連接設計成可以脫開的結構。關閉閥門時，閥桿向下移動可頂住閥瓣，使閥門起截止閥的關閉作用。當開啟閥門時，閥桿與閥瓣脫開，閥瓣可以沿閥套上下自由移動，此時閥門就是升降式止回閥，可防止介質倒流。切斷式止回閥將截止閥與止回閥的功能合并在一個閥上，因此不需要在止回閥后另加一個切斷閥，特別適用于安裝位置受到限制的場合。

  圖4-42為球閥與旋啟式止回閥瓣相結合的切斷式止回閥。當球閥處于開啟狀態時，該閥具有旋啟式止回閥的全部功能。關閉球閥時，則具有球閥的切斷功能。
