球閥的啟閉件為球體。按球體與閥體的連接結構分，有浮動球及固定球兩類。按閥內的通道形式，又有直通、四通和三通三種。其結構分類如下:

1. 浮動式球閥

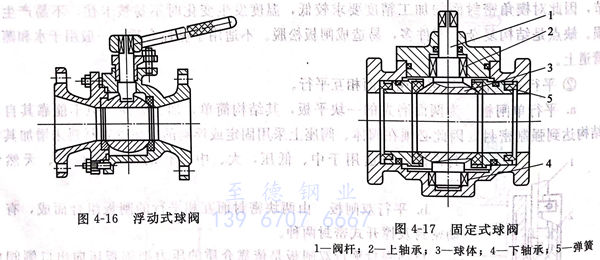

浮動式球閥（見圖4-16)的球體是浮動的，在介質壓力作用下，球體被壓緊到出口側的密封圈上，從而保證密封。其特點是結構簡單，單側密封，密封性能較好，但由于球面與密封圈之間的壓緊力較大，所以啟閉力矩也大，一般只適用于較小口徑和較低壓力的閥。三通、四通球閥有流體通道切換功能。

2. 固定式球閥

固定式球閥（見圖4-17)的球體由上下兩端的軸承固定，只能轉動，不能水平和上下移動。在閥體與閥座之間設置彈簧，使閥座與密封圈能壓緊球體，達到密封要求，嵌在閥座上的密封圈是由彈性材料制造的，以保證其密封性能。由于介質對球體的壓力是由軸承承受的，使密封圈與球體間的摩擦力減小，啟閉省力，不易磨損，使用壽命長，但結構復雜。因此適用于大口徑及較高壓力的閥。

3. 密封結構

 閥座上的密封圈是球閥的重要密封件。密封圈的常見結構如下。

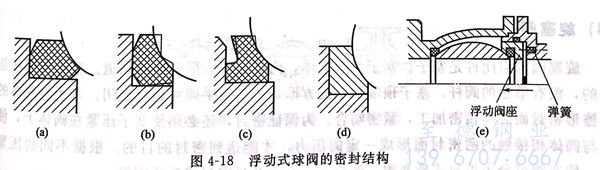

 ①. 浮動式球閥的密封 其結構如圖4-18所示。

  圖4-18(a)為球體與彈性密封圈形成球面吻合結構，依靠介質壓力在出口側形成密封面。由于密封面的彈性較小，介質壓力較低時，密封性較差。

  圖4-18(b)為將彈性密封圈與球體接觸部分加工出兩個凸緣。安裝時球體就將密封圈的凸緣部分壓緊。運行時介質壓力可在出口側造成更大的壓力，使球體與密封圈吻合得更加緊密，密封性能較好。

  圖4-18(c)為一種彈性更好的密封圈結構，由于密封圈本身具有彈性，介質壓力較低時，在進口側就能實現密封，介質壓力較高時，將在出口側實現更好的密封。

  圖4-18(d)為用于高溫球閥的密封結構，球體和密封圈都用不銹鋼制造，再在密封圈上堆焊硬質合金，經精密加工而成。

  圖4-18(e)為用于對密封性能要求較高的浮動球閥的密封結構。采用帶有彈簧的浮動閥座，靠彈簧力預緊，當介質壓力上升后，進出口側均能密封。

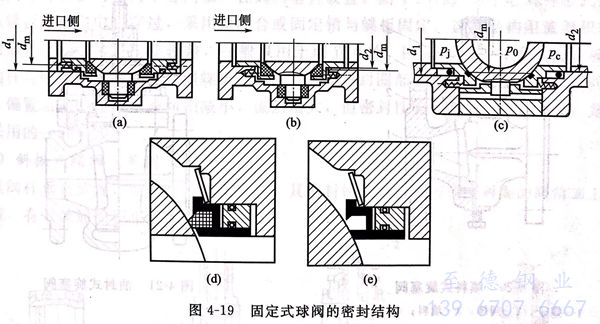

 ②. 固定式球閥的密封結構 如圖4-19所示。

  圖4-19(a)為進口側的密封結構，由于d₁>d_m,介質作用于d₁和d_m環面上的力，可把閥座上的密封圈壓緊在球體表面而實現密封。關閉后閥內腔不存在介質壓力，使軸承受力較大。

  圖4-19(b)的密封結構，由于d₂<d_m,使進口側不能密封，介質進入閥內腔，依靠介質壓力作用于dm和d2間的環面，可在出口側實現密封，關閉后閥內腔仍和進口連通，存在介質壓力，故軸承受力較小，適用于高壓球閥。

  圖4-19(c)的密封結構，由于d₁>d_m,d_m>d₂,p_j>p₀,p₀>p_c，不管介質壓力高低，均能保證進出口兩側的密封，適用于對密封性能要求較高的球閥。

  圖4-19(d)為固定球閥的一種防火密封結構。當火災發生或異常升溫，使密封閥座燒損時，借彈簧的作用，閥座支承就可以和球體接觸起臨時密封作用，防止火災擴大［見圖4-19(e)]。
