1. 閥桿

 閥桿是閘閥的操作部件，從閥桿結構類型分析，有明桿閘閥與暗桿閘閥兩種。

 ①. 明桿閘閥

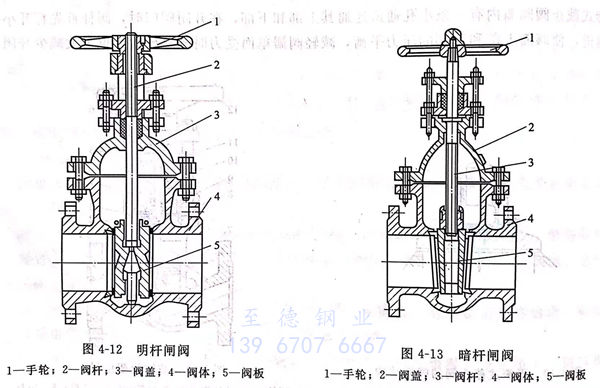

  其閥桿行走螺紋置于閥體之外，并有閥輪（見圖4-12).閥桿與閥瓣同步上升與下降，因此容易識別閥門的開啟度，避免誤操作。但在惡劣環境中，閥桿的外露螺紋易受損害和腐蝕，甚至影響操作。

 ②. 暗桿閘閥

  （見圖4-13)閥桿行走螺紋置于閥體之內，不受外界環境影響，能適用于比較惡劣的環境。但閥門開閉時，閥桿只作旋轉運動，由閥瓣沿閥桿螺紋上下行走，外部難以識別閥門的開閉程度。此外，閥桿螺紋與流體接觸，在不潔凈及腐蝕性介質中，對螺紋有不良影響。

2. 閘板

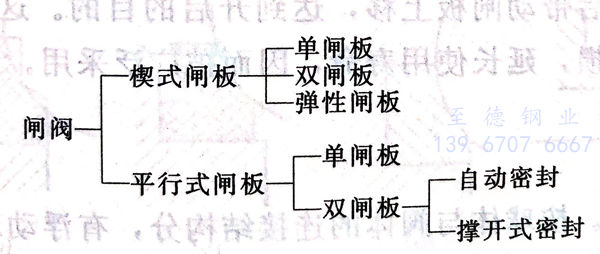

  閘板是閘閥的啟閉部件，閘閥的密封性能和使用壽命主要取決于閘板結構。閘板結構形式的分類如下

 ①. 楔式閘板

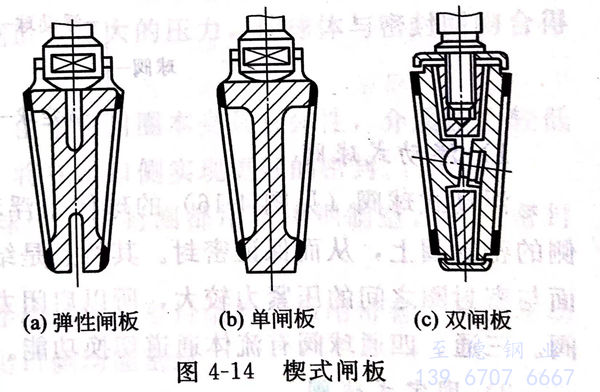

  （見圖4-14)其兩側密封面與閘板的垂直中心線有一定的傾角，稱為楔半角。常用的楔半角有2°52'和5°兩種。楔半角的大小主要取決于使用溫度和閥門通徑，一般溫度越高，通徑越大，楔半角也應越大，以防止操作時閘板被卡住。

  a. 彈性閘板

   其垂直中分面上帶有一個環形溝槽，使閘板具有一定的彈性，當閥關閉時，靠閘板產生的微量變形，可以使閘板與閥座達到完整的吻合，以保證密封。彈性閘板結構簡單，密封性能好，當介質溫度變化時不易被卡住。彈性閘板適用于中小口徑閘閥，關閉力矩不宜過大，以防止閘板的彈性變形超過允許范圍而損壞，因此閥門上應設限位機構，以控制閘板的行程。

  b. 單閘板

   為一整體楔形板結構，其結構簡單，使用可靠，但由于缺乏彈性，兩側密封面的楔半角加工精度要求很高，制造及維修都比較困難。運行中半角密封面易受磨損。溫度變化時閘板易被卡住。只適用于常溫及中等溫度的介質。

  c. 雙閘板

由兩塊閘板組合而成。閘板密封的楔角可以由中間鉸接的頂心球自動調節，因此對楔角密封面的加工精度要求較低，溫度發生變化時不易被卡住，不易產生磨損。缺點是結構復雜，零件多，易造成閘板松脫。不適用于黏性介質，一般用于水和蒸汽管道上。

 ②. 平行式閘板

  其兩側密封面相互平行。

  a. 平行單閘板

   為兩面磨光的一塊平板，其結構簡單，加工方便，但不能靠其自身結構達到強制密封，

   因此必須在閥體、閥座上采用固定或浮動的軟質密封材料來增加其密封性能。只適用于中、低壓，大、中口徑的油類或煤氣、天然氣管道。

  b. 平行雙閘板

  由兩塊密封面互相平行的閘板組合而成，有自動密封及撐開式密封兩種。

  自動密封平行雙閘板是依靠介質的壓力把閘板壓向出口側閥座密封面，達到單面密封的目的。目前自動密封平行雙閘板已很少采用。

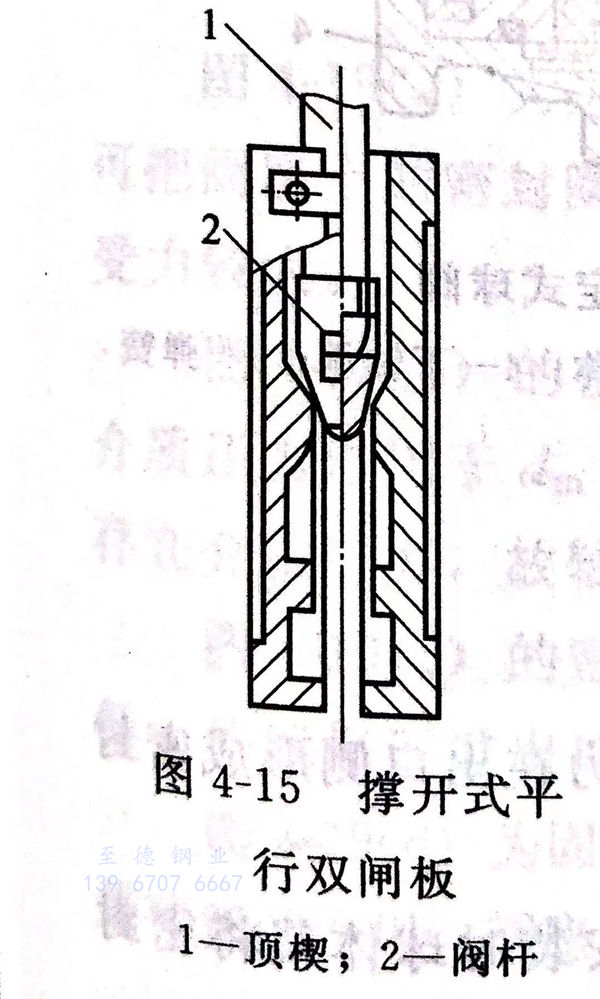

  撐開式平行雙閘板（見圖4-15)是在兩閘板間裝設頂楔，頂楔與閥桿相連，當關閉閘閥時，閥桿將頂楔下壓，利用楔的作用力，迫使兩閘板向兩側撐開，使兩側密封面分別與相應的閥體閥座壓緊，達到密封。開閥時，閥桿先帶動頂楔上移，解除楔對閘板的壓力，使兩閘板與閥座松開，然后帶動閘板上移，達到開啟的目的。這種結構既達到密封要求，又減輕了閘板與閥座的磨損，延長使用壽命，因而被廣泛采用。
