一、連接形式

閥門與管道的連接主要有螺紋連接、法蘭連接、焊接連接、對夾連接和卡套連接等。

1. 螺紋連接

  螺紋連接結構簡單，安裝容易，是閥門中采用較多的一種方式。但螺紋易銹蝕，在管徑逐漸增大時，安裝的難度隨之增加，密封性能下降，因此螺紋連接多在小口徑（DN<100mm)閥門中采用。

2. 法蘭連接

  法蘭連接是閥門中采用最廣泛的一種連接方式。因?yàn)榉ㄌm有多種密封形式，能適應各不同運行壓力和溫度要求，裝卸方便，密封可靠，幾乎不受管徑的限制。

3. 焊接連接

  閥門與管道焊接是一種特殊的連接方式。焊接閥門安裝后不能拆卸，給安裝及維修帶來困難。但焊接結構強度高，密封可靠，在高溫高壓中運行的閥門多有采用。

4. 對夾式連接

  對夾式連接是以螺栓拉緊固定的方式將閥體夾在兩個管道法蘭之間。對夾式連接的兩個端面距離較短，有利于閥門的安裝和拆卸。對夾式連接只在蝶閥及部分高壓小口徑球閥及止回閥范圍內使用。

5. 卡套連接

  卡套連接是將管子及卡套與閥體連接端的外螺紋連接，利用卡套的楔形尖角將管子和閥體緊密地?cái)D壓在一起而達到連接和密封的目的?？ㄌ走B接已廣泛用于小口徑鍛造閥門。

二、驅動機構

 閥門的驅動機構是控制和操作閥門運行的組成部件。除運行人員在現場直接操作的手動方式外，還有由遠方控制或自動控制的電力驅動、電磁驅動、氣壓及液壓驅動等方式。

1. 手動閥門

    手動閥門是由運行人員在現場直接操作的閥門。它包括手輪驅動、手柄或扳手驅動、齒輪驅動、鏈輪驅動及連桿驅動等。

   ①. 手輪驅動  多用于閥芯作直線運動，驅動力矩較小的閘閥、截止閥等。

   ②. 手柄（或扳手）驅動 一般用于閥芯作旋轉運動，驅動力矩不大的球閥、蝶閥等。

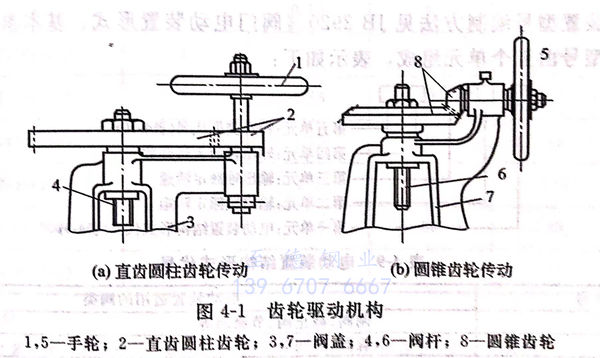

   ③. 齒輪驅動 當閥門的啟閉力矩較大時，應通過齒輪或蝸輪蝸桿驅動機構來減少啟閉力矩。圖4-1為閥門齒輪驅動機構。由齒輪驅動的閥門一般都是壓力較高、口徑較大的閥門。

   ④. 鏈輪及連桿驅動  安裝在不便直接操作處的閥門，可在手輪上加裝鏈輪或連桿間接驅動，鏈輪及連桿需由用戶自行配置，閥門制造廠不予供應。

 2. 電動閥門

 電動閥門是由電力驅動的閥門，也是閥門中廣泛采用的一種驅動方式。

  a. 電動閥門的特點

   ①. 可用于不能手動操作和難以接近的閥門，易于實現遠距離操作和系統的自動化。

   ②. 可以減輕操作人員的勞動強度，特別適用于高壓力、大口徑閥門。

  ③. 可以快速啟閉，縮短閥門啟閉的操作時間。

  ④. 用于電動閥門的驅動電機屬于專用電動機。因?yàn)樵陂y門剛啟動及關閉終了時的瞬間所產生的轉矩最大，要求電動機的啟動轉矩和最大轉矩與額定轉矩之比均應大于2.5。又由于在閥門關閉終了時，要求電動機能迅速停止，因而要求電動機的轉動慣量要比普通電動機小三分之一左右，普通電動機不能具備這種特性。在潮濕及易燃、易爆區域使用的電動機，應有特殊的防護措施。

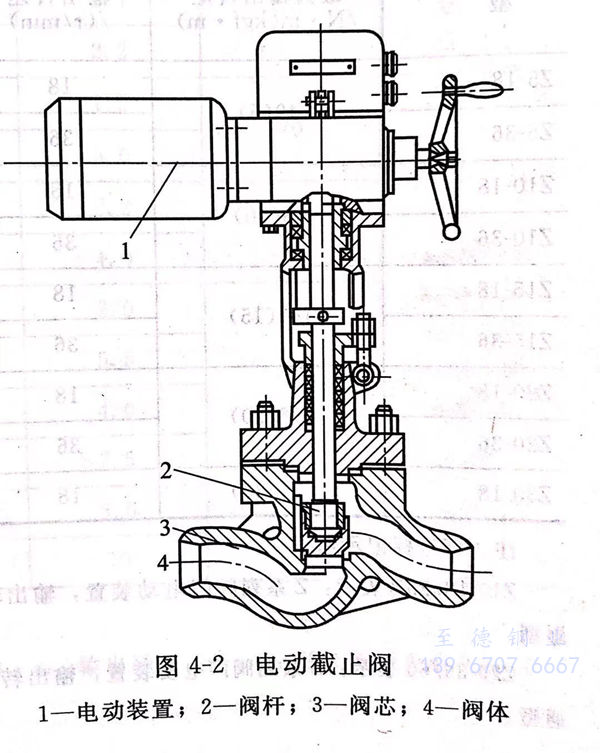

    圖4-2為一電動截止閥，閥門的開閉由安裝在閥蓋上的電動裝置控制。電動裝置包括專用電動機、減速器、轉矩控制機構、行程控制機構、現場操作機構以及手動與電動切換機構。閥門可就地手動或電動操作，也可遠距離電動操作。

  b. 電動裝置

  閥門的電動裝置有Z型和Q型兩大系列。Z系列適用于閘閥、截止閥等閥芯做直線運動的閥門。Q系列適用于球閥、蝶閥等閥芯做旋轉運動的閥門。此外，ZD系列是Z系列中轉矩較大的分支系列，TZ系列是Z系列中可與閥門同軸直聯的分支系列。TQ系列是Q系列中可與閥門同軸直聯的分支系列。

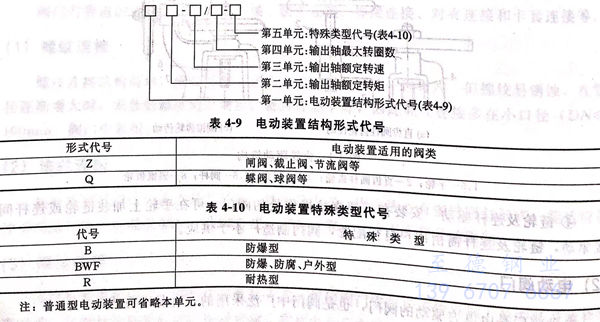

  閥門電動裝置型號編制方法見JB2920《閥門電動裝置形式、基本參數和連接尺寸》標準的規定。型號由五個單元組成，表示如下：

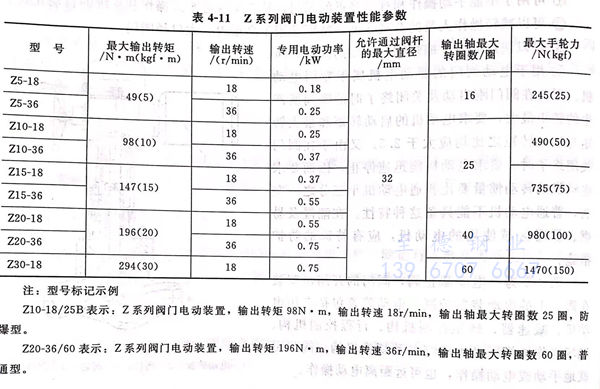

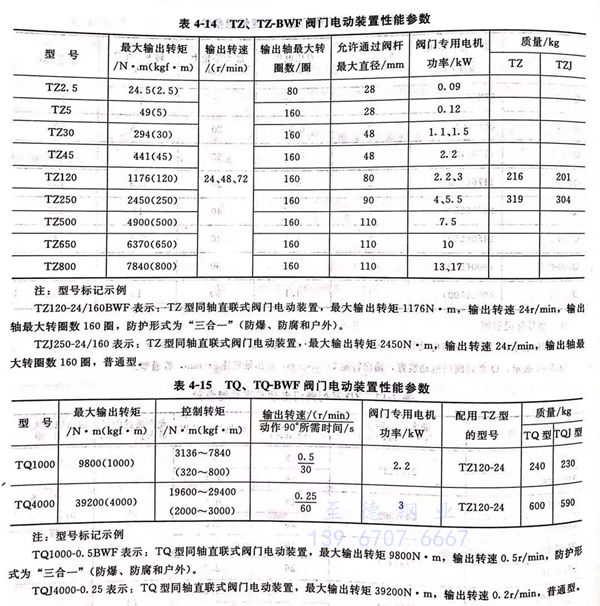

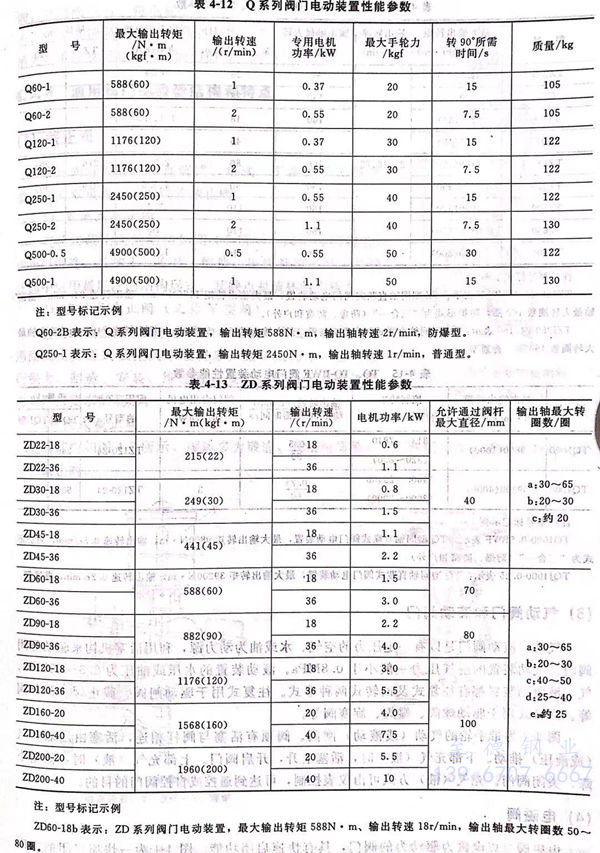

  閥門電動裝置型號與性能參數，見表 4-11~表4-15。

三、氣動閥門和液動閥門

  氣動、液動閥門是以有一定壓力的空氣、水或油為動力源，利用活塞機構來驅動開閉閥門。氣動裝置的空氣壓力一般小于0.8MPa.液動裝置的水壓或油壓為2.5~25MPa。氣、液驅動裝置都有往復式及回轉式兩種形式。往復式用于驅動閘閥、截止閥、調節閥等?；剞D(zhuǎn)式用于驅動球閥、蝶閥、旋塞閥等。

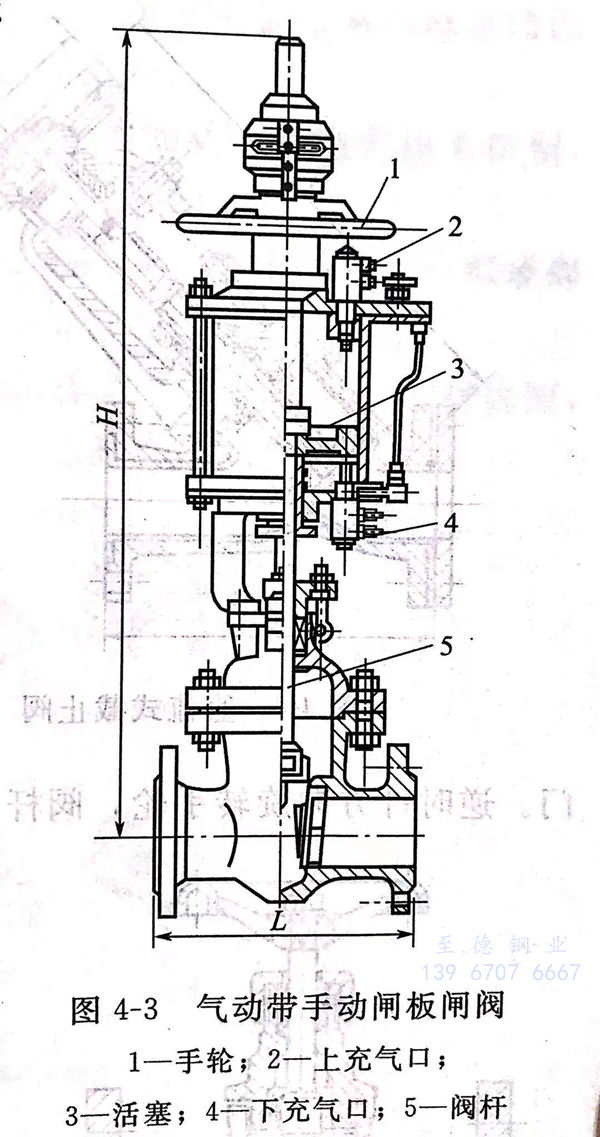

  圖4-3為帶手輪的氣動（或液動）閘閥。閥頂有活塞與閥桿相連，活塞由壓縮空氣（或液壓）推動。下部充氣（液）時，活塞上升，開啟閥門。上部充氣（液）時，活塞下降，關閉閥門。充氣（液）方式可由儀表控制，可達到遙控或自控閥門的目的。

四、電磁閥

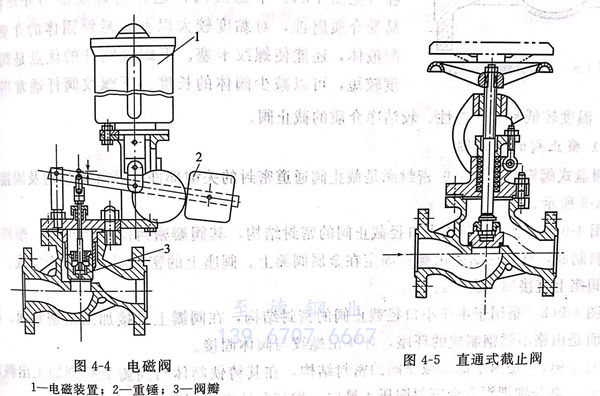

電磁閥是以電磁為驅動力的閥門，具有快速啟閉功能。圖4-4為一快速啟閉的電磁閥，開啟閥門時，將電磁裝置接通電流，電磁鐵產生磁力，吸起重錘及閥瓣，閥門被打開。切斷電流時，磁力消失，重錘及閥瓣下落，閥門即被關閉。
