我國機械行業標準JB/T 308-2004《閥門型號編制方法》規定了通用閥門的型號編制、類型代號、驅動方式代號、連接形式代號、結構形式代號、密封面材料代號、閥體材料代號和壓力代號的表示方法。該標準適用于閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、蒸汽疏水閥、排污閥、柱塞閥的型號編制。
1. 閥門型號編制方法

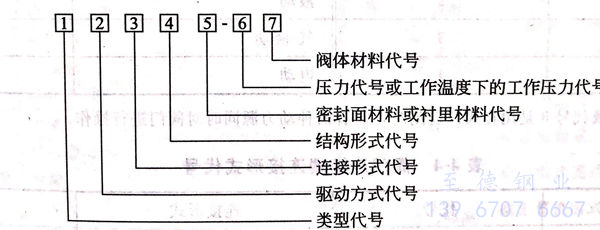

閥門型號編制的順序按:閥門類型、驅動方式、連接形式、結構形式、密封面材料或襯里材料類型、公稱壓力代號或工作溫度下的工作壓力代號、閥體材料。
①. 類型代號

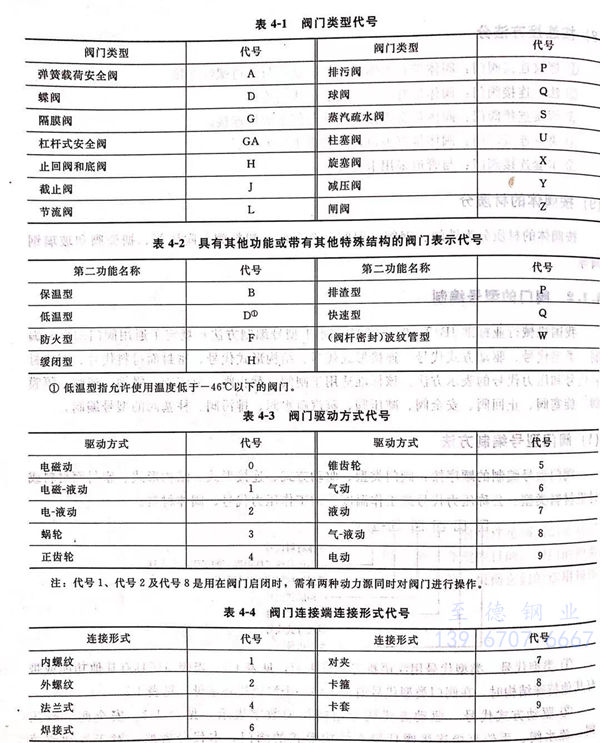

類型代號用漢語拼音字母表示,見表4-1。當閥門還具有其他功能或帶有其他特殊結構時,在閥門類型代號前再加注一個漢語拼音字母,見表4-2。
②. 驅動方式代號
驅動方式代號用阿拉伯?dāng)?shù)字表示,見表4-3.安全閥、減壓閥、疏水閥、手輪直接連接閥桿操作結構形式的閥門,本代號省略。對于氣動或液動機構操作的閥門,常開式用6K、7K表示;常閉式用6B、7B表示。防爆電動裝置的閥門用9B表示。
③. 連接形式代號
連接形式代號用阿拉伯?dāng)?shù)字表示,表明了閥門與管道或設備接口的連接形式,具體規定如表4-4所示。各種連接形式的具體結構、采用標準或方式(如法蘭面形式及密封方式、焊接形式、螺紋形式及標準等),不在連接代號后加符號表示,應在產品的圖樣、說明書或訂貨合同等文件中詳細說明。
④. 結構形式代號

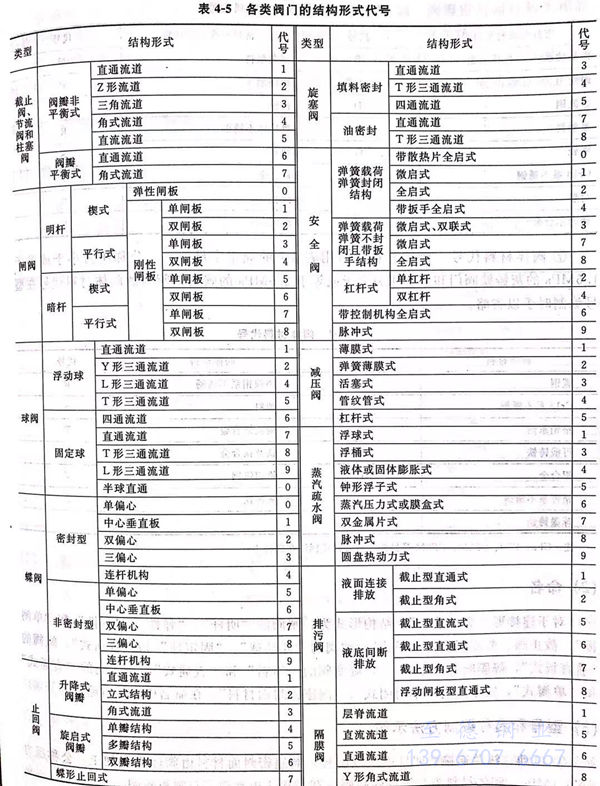

結構形式代號用阿拉伯?dāng)?shù)字表示。由于閥門類型較多,其結構形式代號按閥門的種類分別表示。同一阿拉伯?dāng)?shù)碼(代號),對于不同類型的閥門,所代表的意義是不同的,具體規定如表4-5所示。
⑤. 密封面或襯里材料代號

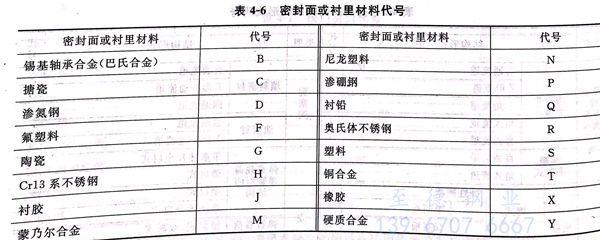

除隔膜閥外,當密封副的密封面材料不同時,以硬度低的材料表示。閥座密封面或襯里材料代號按表4-6規定的字母表示。隔膜閥以閥體表面材料代號表示。閥門密封副材料均為閥門的本體材料時,密封面材料代號用“W”表示。
⑥. 壓力代號
閥門使用的壓力級符合GB/T1048《管道元件公稱壓力》標準的規定時,采用GB/T1048標準10倍的兆帕單位(MPa)數值表示。當介質最高溫度超過425℃時,標注最高工作溫度下的工作壓力代號。壓力等級采用磅級(1b)或K級單位的閥門,在型號編制時,應在壓力代號欄后有1b或K的單位符號。
⑦. 閥體材料代號

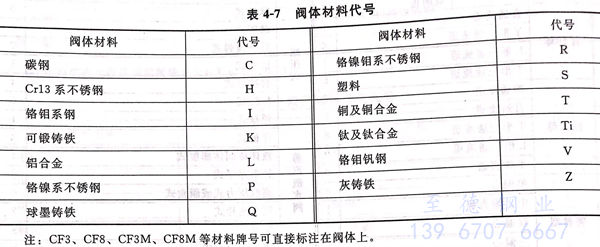

閥體材料代號用表4-7的規定字母表示。公稱壓刀小于或等于1.6MPa的灰鑄鐵閥門和公稱壓力大于或等于2.5MPa的碳素鋼閥門的閥體材料代號在型號編制時予以省略。
2. 命名
對于連接形式為“法蘭”、結構形式為:閘閥的“明桿”、“彈性”、“剛性”和“單閘板”,截止閥、節流閥的“直通式”,球閥的“浮動球”、“固定球”和“直通式”,蝶閥的“垂直板式”,隔膜閥的“屋脊式”,旋塞閥的“填料”和“直通式”,止回閥的“直通式”和“單瓣式”,安全閥的“不封閉式”、“閥座密封面材料”,在命名中均予省略。
3. 型號和名稱編制方法示例
①. 電動、法蘭連接、明桿楔式雙閘板,閥座密封面材料由閥體直接加工,公稱壓力PNO.1MPa、閥體材料為灰鑄鐵的閘閥:Z942W-1電動楔式雙閘板閘閥。
②. 手動、外螺紋連接、浮動直通式,閥座密封面材料為氟塑料、公稱壓力PN4.0MPa、閥體材料為1Cr18Ni9Ti的球閥:Q21F-40P外螺紋球閥。
③. 氣動常開式、法蘭連接、屋脊式結構并襯膠、公稱壓力PNO.6MPa,閥體材料為灰鑄鐵的隔膜閥:G6K41J-6氣動常開式襯膠隔膜閥。
④. 液動、法三連接、垂直板式、閥座密封面材料為鑄銅、閥瓣密封面材料為橡膠、公稱壓力PNO.25MPa、閥體材料為灰鑄鐵的蝶閥:D741X-2.5液動蝶閥。
⑤. 電動驅動對接焊連接、直通式、閥座密封面材料為堆焊硬質合金、工作溫度540℃時工作壓力17.0MPa,閥體材料為鉻鋁釩鋼的截止閥:J961Y-P54170V電動焊接截止閥。
